sd卡spi驱动(2)--SD卡读写块

最新推荐文章于 2025-10-16 11:07:32 发布

原创

最新推荐文章于 2025-10-16 11:07:32 发布 · 1.6k 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#spi #sd #嵌入式

本文详细介绍了SD卡通过SPI接口进行读写块操作的注意事项和步骤，包括SD卡的字节寻址与块寻址的区别，CMD17和CMD18的单块读取与连续读取，以及CMD24和CMD25的单块写入和连续写入。内容涵盖了操作顺序、时序图和实现代码示例。

读写注意事项

SD 卡的读写要分情况，虽然每次读写都是以块为单位，但是 SD 卡的指令寻址有区分，指令寻址就是命令的参数部分，如下图的 CMD17 命令的 data address 部分

在这里插入图片描述

从数据手册可以看出，这个寻址方式在 SDSC(<=2GB)上是按字节寻址，在 SDHC(4GB-32GB) 和 SDXC(64GB-2TB) 上是按块寻址，具体是什么类型的卡，可以通过读取 OCR 寄存器的 CCS 位的得知

读写时的每个块的大小可以通过 CMD16 进行设置，默认是 512 字节

SD 卡的读

SD 卡读块分为单块读取和连续读取

单块读(CMD17)和多块读(CMD18)其实操作差不多，时序图如下

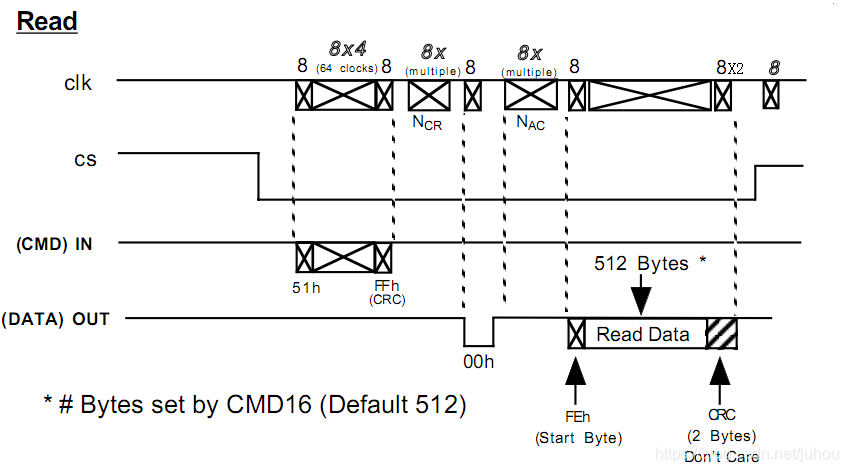

在这里插入图片描述

读相关的令牌描述如下

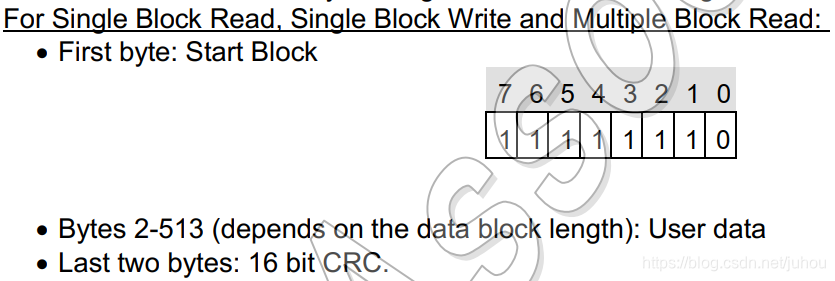

在这里插入图片描述

具体操作顺序如下

发送读命令
连续读，等待 SD 卡发送 0xfe
连续读 512 字节
读取末尾2字节 CRC
需要连续读时重复 2-4 步骤，末尾发送 CMD12

具体实现代码如下

void recv_datablock(u8 *data_buf, u32 block_len)
{


    u32 cnt = 0;
    while (spi_read_byte() != 0xfe);
    while (cnt < block_len) data_buf[cnt++] = spi_read_byte();
    spi_send_clock(2*8);
}

void sd_read_blocks(u8 *data_buf, u32 sector, u32 count)
{


    u32 tmp_cnt = 0;
    sd_send_cmd_spi_enter
