99%的STM32初学者都忽略了这个GPIO配置细节

很多人用 STM32 开发时，都会通过 CubeMX 生成初始化代码，看起来一切都很顺利。但你有没有遇到过这些情况：

• SPI 通信偶尔乱码

• 控制模块时，信号电平不稳定

• 某些引脚输出逻辑没问题，但实际表现异常

这些问题，可能不是你代码的问题，而是你忽略了 GPIO 一个极其重要的设置——输出速度（GPIO Output Speed）。

---

GPIO Output Speed 是什么？

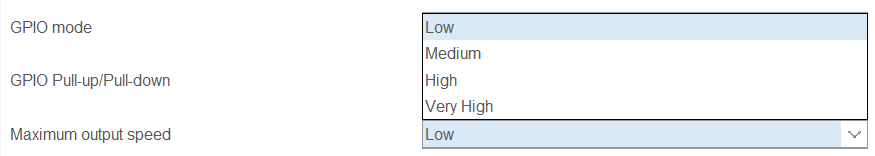

STM32 每个输出引脚都有一个输出速度配置项，在 CubeMX 中如下图所示：

常见的选项如下：

• Low Speed（低速）

• Medium Speed（中速）

• High Speed（高速）

• Very High Speed（极高速）

大多数人直接跳过这个设置，或者使用 CubeMX 默认值（通常是 Very High）。

---

 这个“速度”不是频率，而是“边沿斜率”

很多初学者误以为这表示输出频率。其实它代表的是 输出电平从高到低或从低到高变化时，边沿的快慢。换句话说，就是电压变化的陡峭程度。

速度越高，边沿越陡——听起来好像挺好？但实际上：

• 速度太高 ➜ 引起信号过冲、串扰、EMI干扰

• 速度太低 ➜ 导致外设误判边沿、识别失败

---

真实案例：SPI 屏幕乱码

项目中使用 SPI 接 OLED 屏幕时，偶尔出现花屏或乱码。

排查发现，SCK、MOSI 默认使用 Very High Speed，配合软排线走线质量一般，导致边沿信号反射严重。

将 GPIO Speed 调为 Medium 后，所有问题解决。

---

推荐配置策略

使用场景	推荐 GPIO Speed
LED / 电平控制	Low
I2C 总线	Low / Medium
SPI 总线	Medium（走线短）/ High（高速应用）
通用输出（如中断触发信号）	Medium
高速驱动 / 显示接口	Medium / High，避免 Very High

结论：Medium 是最稳妥的选择，不要用 Very High 除非你知道自己在做什么。

---

如何修改？

CubeMX 中，每个 GPIO 引脚右侧点击配置按钮，修改 Output Speed。或者在 HAL 代码中手动设置：

GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;

---

总结：

STM32 GPIO 的输出速度不是可选项，而是一个必须精细调控的硬件参数。
配置不当，不是影响“速度”，而是导致项目稳定性直接崩溃。

---

如果你也遇到一些莫名其妙的异常问题，建议马上检查一下 GPIO Speed 设置。
