PHY6236—蓝牙低功耗 (BLE)/私有 2.4GHz 系统芯片

PHY6236 是一款用于低功耗蓝牙和专有 2.4G 应用的片上系统 (SoC)。它具有高性能低功耗 32 位 RISC-V MCU，具有 8KB 保留 SRAM、80KB ROM、8KB OTP 和超低功耗、高性能、多模式无线电。此外，PHY6236 还可以支持具有安全性和应用的 BLE。串行外设 IO 和集成应用 IP 使客户能够以最低的物料清单 (BOM) 成本构建产品。

一、主要特性

32位 RISC~V MCU（最高48MHz）带 JTAG

内存

• 8KB 保持型 SRAM

• 8KB OTP

• 80KB ROM

• EEPROM（可选）

• 128位 eFuse

多达 21 个通用 I/O 引脚

• 可配置为串行接口和可编程 IO MUX 功能映射

• 所有引脚可配置为唤醒引脚

• 所有引脚支持触发中断

• 6路 PWM

• 1路 SPI 主设备

• UART

• USB 2.0

• DMA

• NRZ编码LED驱动器

10通道 800KHz 12位 ADC

电源特性

• 工作电压范围：1.8V 至 5.5V

• 内嵌LDOs

• 电池监控：支持低电量检测

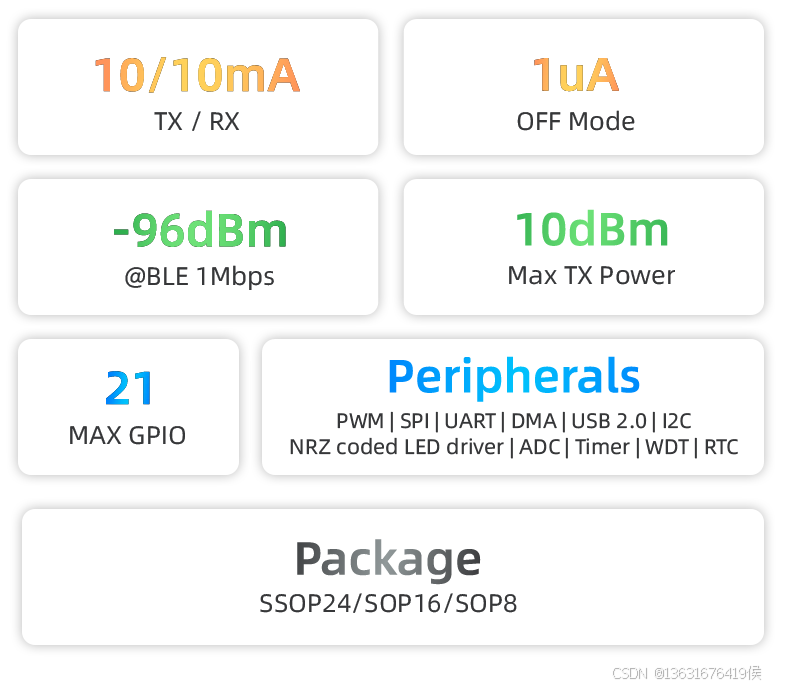

功耗

• 1μA@3V离线模式（仅支持I/O唤醒）

• 2μA@3V 睡眠模式，带32KHz RTC

• 接收模式：10mA @3.3V 电源供电

• 发送模式：10mA (0dBm输出功率) @3.3V 电源供电

RC振荡器硬件校准

• 32KHz RC振荡器用于RTC，精度 ±/~200ppm

• 32MHz RC振荡器用于HCLK，精度 ±3%

蓝牙特性

• 支持蓝牙SIG 5.4

• 支持主设备与从设备模式

2.4GHz 收发器

• 支持 BLE 5.4 RF PHY，1Mbps/2Mbps

• 专有可编程速率：31.25kbps~1Mbps 数据速率

• FSK带可配置高斯滤波器（可配置调制指数）

• 灵敏度

-96dBm@BLE 1Mbps数据速率

-93dBm@BLE 2Mbps数据速率

• 发射功率：~20到+10dBm，步进为3dB

• 单引脚天线：无需RF匹配或收发切换

• RSSI（1dB分辨率）

其他特性

• AES~128加密硬件

• 工作温度范围：~40°C ~ +105°C

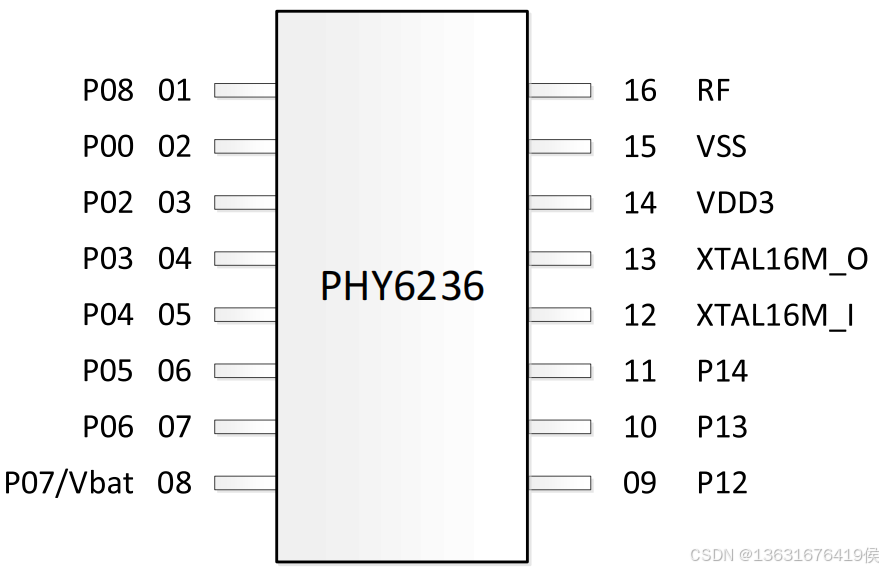

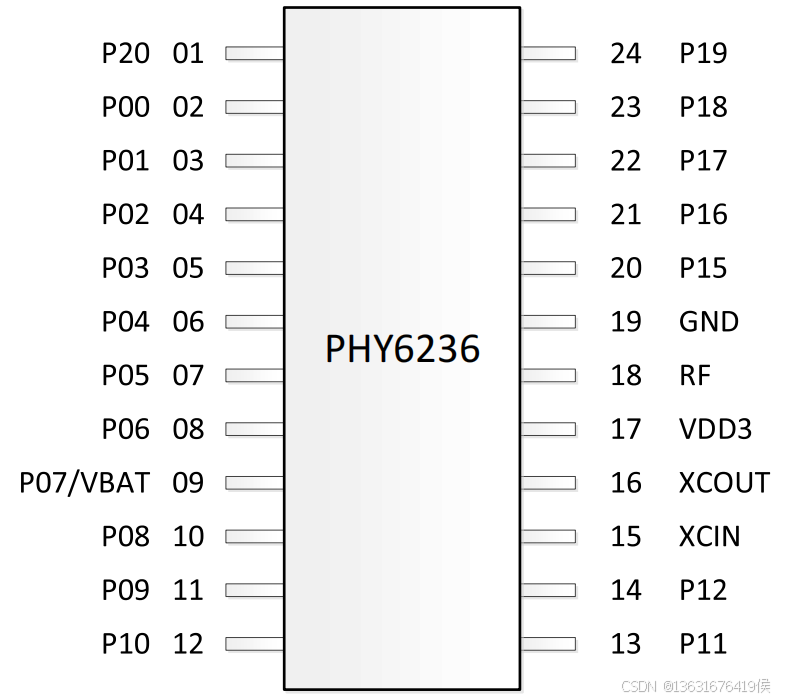

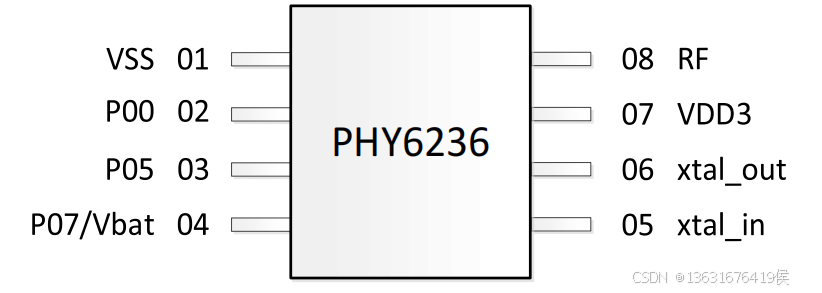

-符合RoHS标准封装：SSOP24/SOP16/SOP8

二、核心优势

-灵活安全高性能低功耗系统级芯片架构
-拥有国内极少数的自主知识产权全通信方案
-高性能多模射频收发机，多场景平均应用功耗<10uA
-强大RF linkbuget满足复杂使用场景无线应用需求
-解决复杂场景无线连接稳定性和低功耗续航问题
-芯片自适应校准、常规器件偏差满足宽温范围，如晶振频偏、温漂、老化等
-存储资源满足工业级高温可靠性存储资源满足工业级高温可靠性
-抗电源干扰、满足复杂电源工况
-最小BOM仅需【一个1uF电容+一个16MHz晶振】

PHY62系列芯片广泛应用于智能家居、智能穿戴、智慧照明、工业控制、医疗健康、AI语音、新能源汽车等工业级/消费级领域，芯片具备高性价比和高可靠性，已向百余家海内外物联网领域客户实现交付。
