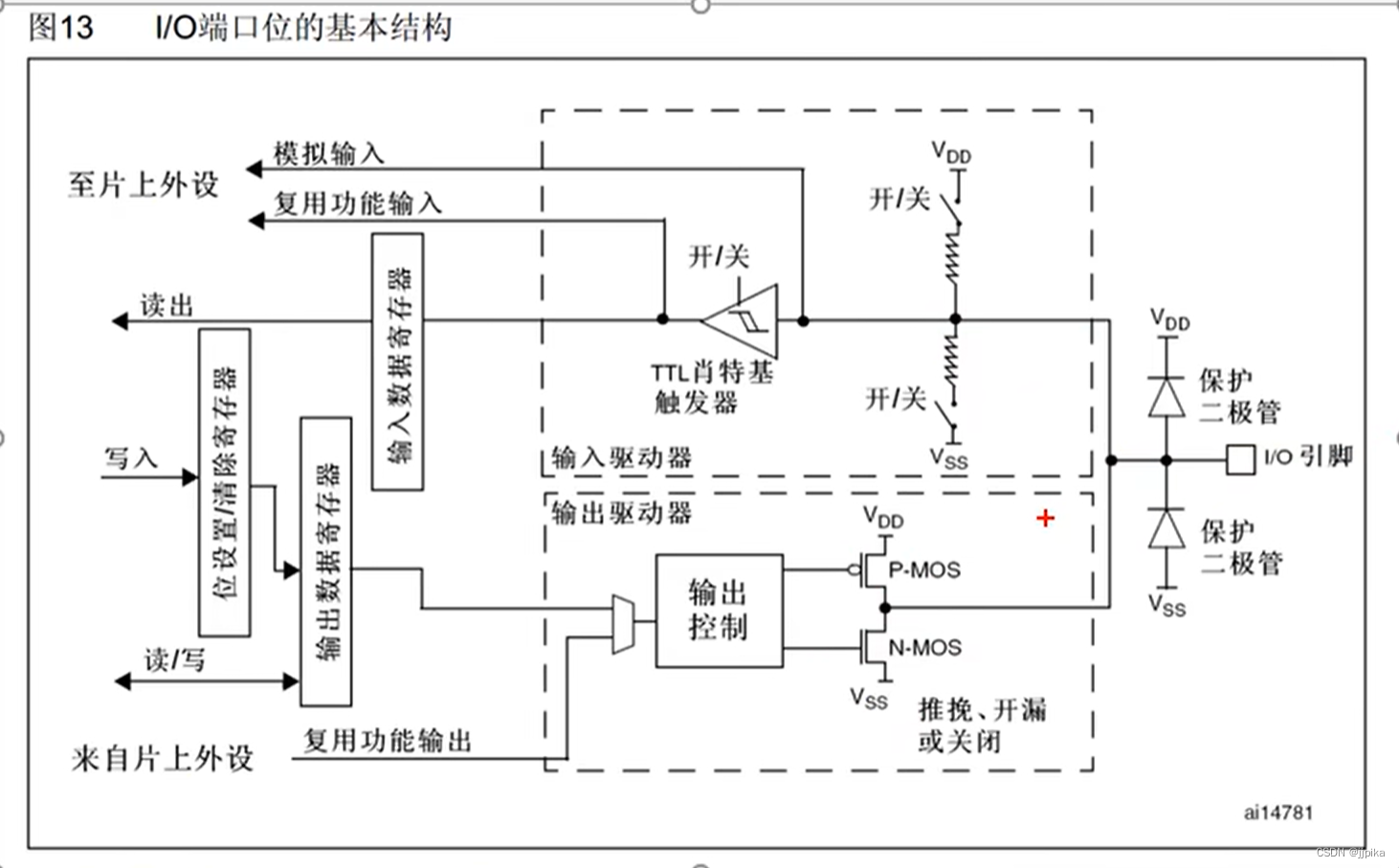

GPIO位结构

本文讨论了电子设备中二极管保护、施密特触发器的阈值控制、模拟输入与数字信号处理的施密特触发器在电路设计中的应用,以及IO接口的上拉、下拉模式和复用功能,以及推挽和开漏模式的选择对输出的影响。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >



  1. 保护二极管:当引脚输入过高或过低电压时,会导出
  2. 悬空:完全根据外部电路,但在没有外部电路接入的时候,IO脚浮空会使得电平不确定

         上拉:没有信号输入时也是高电平,但无法确定信号是否输入;

          下拉:没有信号输入时也是低电平,但无法确定信号是否输入;

     3.施密特触发器:设置最高最低阈值,只有高于最高(低于最低阈值)时,输出才会变化

     4.模拟输入:要模拟信号,所以在施密特前面。

     5.复用功能输入:要数字信号,所以在后面。

     6.位设置/清除寄存器:想要设置/清除,即在该位设1,其他为0.

     7.输出数据寄存器:输出1:上管开下管关

                                            0:下管开上管关

     8.推挽模式(强推输出模式(电流大)):P-MOS,N-MOS管皆开。

        开漏模式:P-MOS无效  输出1:高阻模式,可以外接5v上拉电源

                                               输出0:
