平面波入射天线罩的反射系数与透射系数——CST仿真

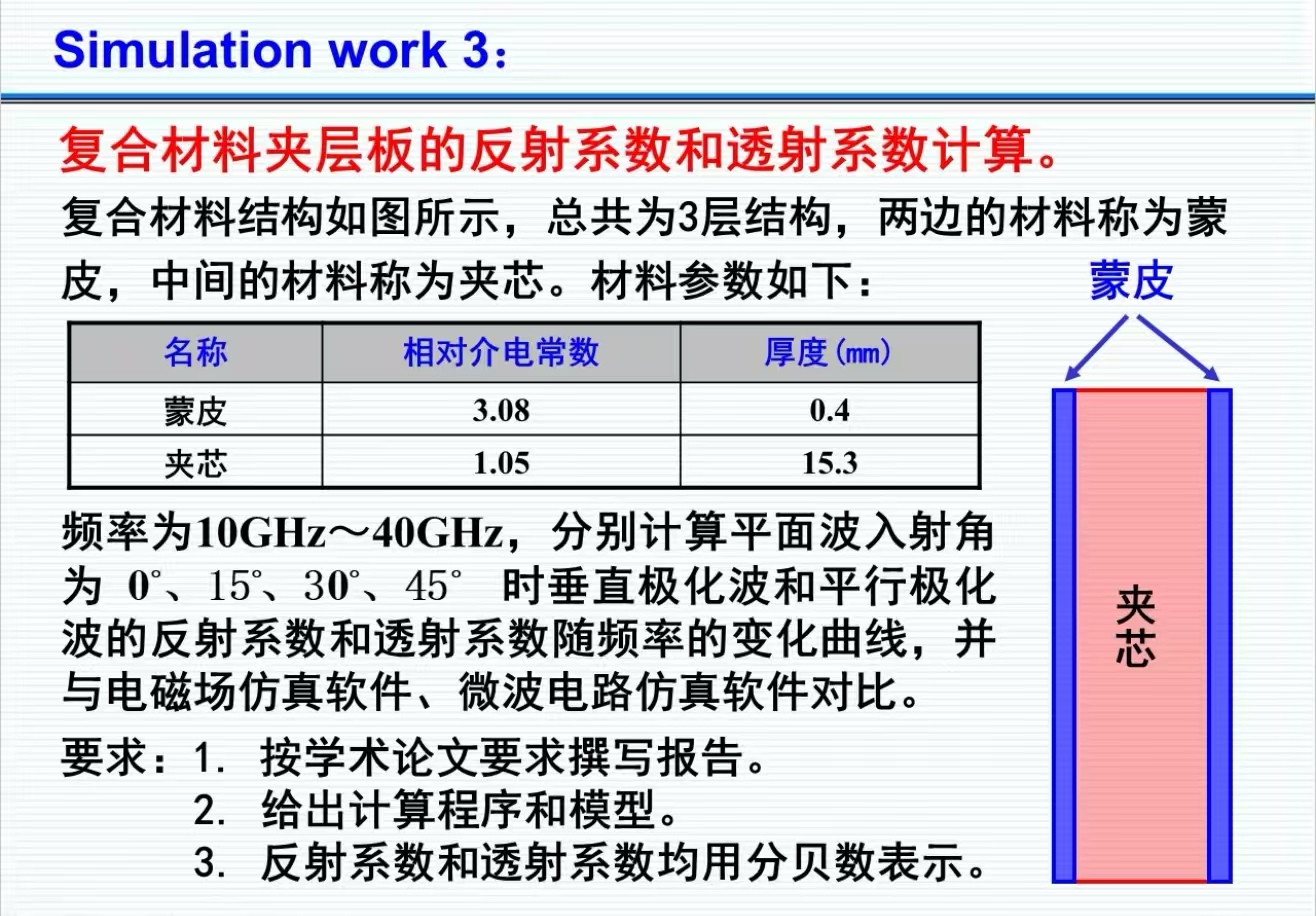

一.题目

请添加图片描述

二、CST仿真过程

1. 创建工程

在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

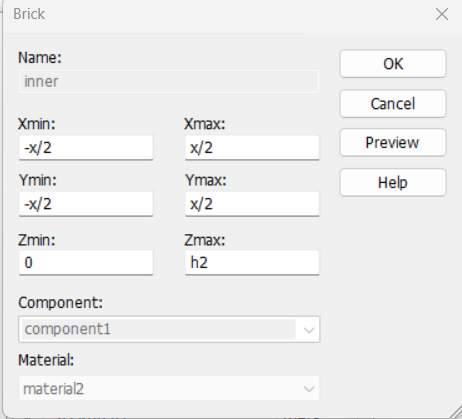

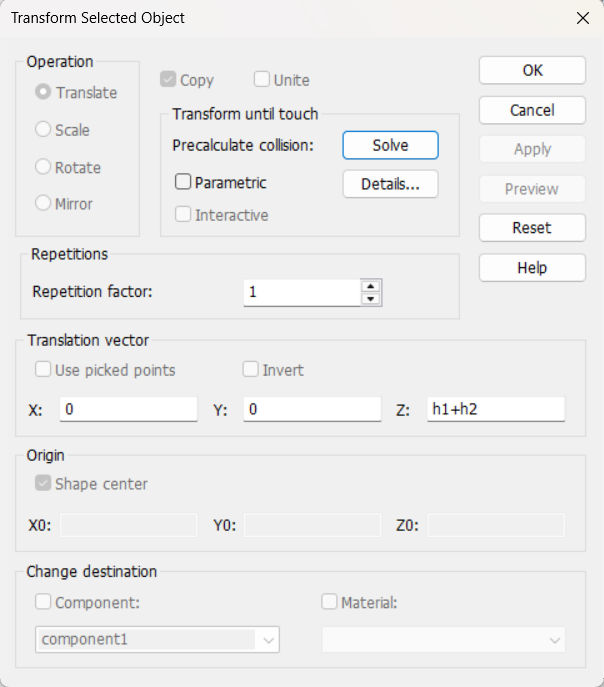

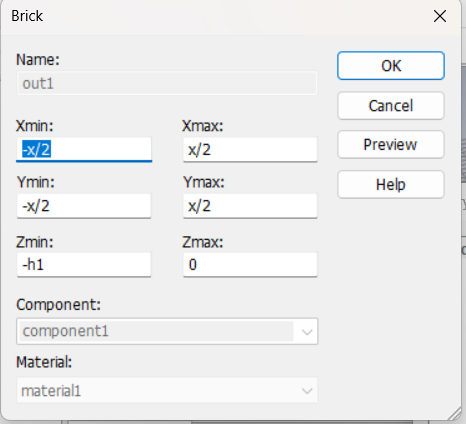

3.建立模型

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

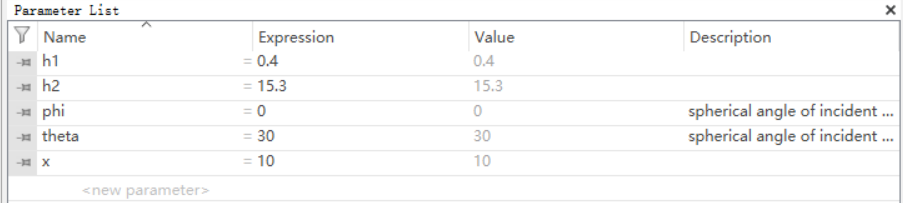

参数列表
在这里插入图片描述

3.设置

正常的话什么都不设置，直接开始仿真就可以得到正确的最终结果。

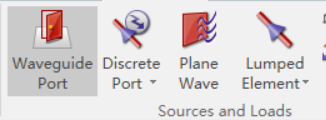

但据说以下设置平面波会更好

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

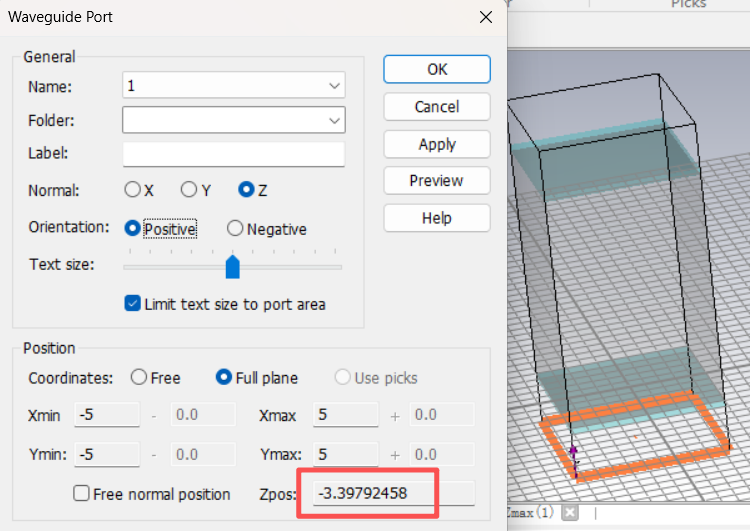

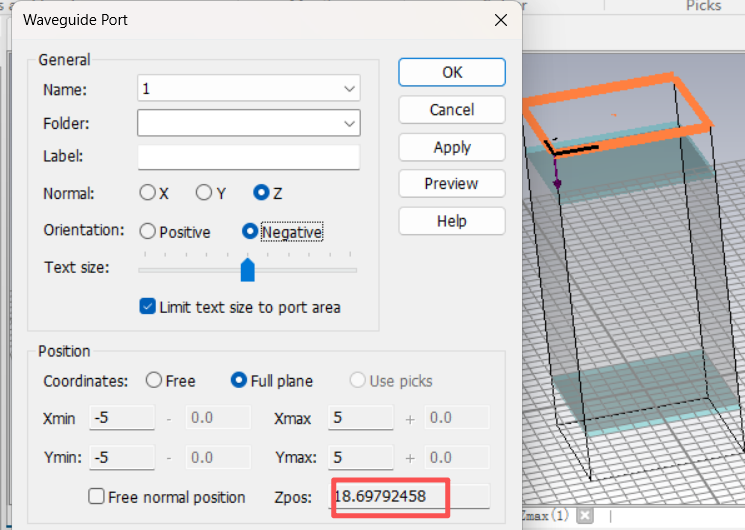

记着图片中的两个数字，-3.39792458、18.69792458

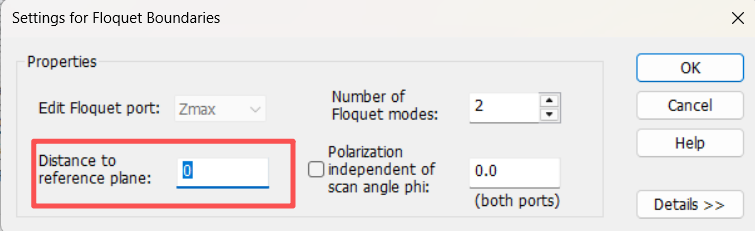

之后分别双击zmax和zmin
在这里插入图片描述
分别填入这里
在这里插入图片描述
之后直接仿真就行

​
