操作系统版本五学习内容:
现在我们开始从实模式到保护模式的跳跃了。下面我们先来说说什么是保护模式。
之前我们的实模式的寄存器只有16位，那么它的寻址范围就是 段地址(16位)*16+偏移地址(16位)，所以它的寻址能力是非常有限的，那么假如切换到保护模式去的话CPU就有巨大的寻址能力，那么有人就会问Intel为什么不设计32位的段寄存器呢，那是Intel想向下兼容以前那些采用16位寄存器设计的系统。那么有什么办法可以解决这种问题，既要使用16位的段寄存器，又要让它的寻址范围能够扩大。那么这时就引入了GDT(Global Descriptor Table)这一技术，GDT是在硬件上面实现的。
那么这里你需要掌握几个方面的知识点:
第一什么是GDT，GDT是为了解决什么问题，GDT有除了扩大寻址作用之外，还有什么其他作用
第二需要掌握特权级和调用门的知识，即CPL、DPL、RPL的区别 学习地址:http://xu3stones.blog.163.com/blog/static/2059571362012103094448554/
第三知道历史遗留问题，如果激活A20地址线，为什么要激活，不激活会有什么问题
第四如果切换到保护模式
代码以及分析如下:
org 0100h
jmp LABEL_START ; Start
; 下面是 FAT12 磁盘的头, 之所以包含它是因为下面用到了磁盘的一些信息
%include "fat12hdr.inc"
%include "load.inc"
%include "pm.inc"
;GDT----------------------------------------------------------------------------------------------------
; 段基址 段界限 属性
LABEL_GDT: Descriptor 0, 0, 0 ;空描述符
LABEL_DESC_FLAT_C: Descriptor 0, 0fffffh, DA_CR|DA_32|DA_LIMIT_4K ; 0 ~ 4G
LABEL_DESC_FLAT_RW: Descriptor 0, 0fffffh, DA_DRW|DA_32|DA_LIMIT_4K ; 0 ~ 4G
LABEL_DESC_VIDEO: Descriptor 0B8000h, 0ffffh, DA_DRW|DA_DPL3 ; 显存首地址
;GDT------------------------------------------------------------------------------------------------------
GdtLen equ $ - LABEL_GDT
GdtPtr dw GdtLen - 1 ; 段界限
dd BaseOfLoaderPhyAddr + LABEL_GDT ; 基地址
; GDT 选择子 ----------------------------------------------------------------------------------
SelectorFlatC equ LABEL_DESC_FLAT_C - LABEL_GDT
SelectorFlatRW equ LABEL_DESC_FLAT_RW - LABEL_GDT
SelectorVideo equ LABEL_DESC_VIDEO - LABEL_GDT + SA_RPL3
; GDT 选择子 ----------------------------------------------------------------------------------
BaseOfStack equ 0100h
;实模式
LABEL_START:
;xchg bx,bx ; <--- 从这里开始 *************
mov ax, cs
mov ds, ax
mov es, ax
mov ss, ax
mov sp, BaseOfStack ;BaseOfStack = 0100
mov dh, 0 ; "Loading "
call DispStrRealMode ; 显示字符串
;开始进行克勤克检用内存
;中断调用 int 15h
;int 15h可以完成许多工作，主要由ax的值决定，我们想要获取内存信息，需要将ax赋值为0E820h
;ebx 放置着"后续值"，第一次调用时ebx必须为0
;ecx es:di所指向的地址范围描述符结构的大小，以字节为单位。无论es:di所指向的结构如何设置，BIOS最多将会填充ecx个字节。不过，通常情况下无论ecx为多大，BIOS只填充20个字节，有些BIOS忽略ecx的值，总是填充20个字节
;edx 0534D4150h('SAMP') BIOS将会使用此标志，对调用者将要请求的系统映像信息进行校验，这些信息会被BIOS放置到es:di所指向的结构中
;调用返回值
;CF CF=0表示没有错误，否则存在错误
;eax 0534D4150h('SAMP')
;es:di 返回的地址范围描述符结构指针，和输入值相同
;ecx BIOS填充在地址范围描述符中的字节数量，被BIOS所返回的最小值是20字节
;ebx 这里放置着为下一个地址描述符所需要的后续值,这个值的实际形势依赖于具体的BIOS的实现，调用者不用关心它的具体形式，只需在下次迭代时原封不动的放置到ebx中，就可以通过它获取下一个地址范围描述符。如果它的值为0，并且CF没有进位，表示它是最后一个地址范围描述符
; 得到内存数
mov ebx, 0 ; ebx = 后续值, 开始时需为 0
mov di, _MemChkBuf ; es:di 指向一个地址范围描述符结构（Address Range Descriptor Structure）
.MemChkLoop:
mov eax, 0E820h ; eax = 0000E820h
mov ecx, 20 ; ecx = 地址范围描述符结构的大小
mov edx, 0534D4150h ; edx = 'SMAP'
int 15h ; int 15h
jc .MemChkFail
add di, 20
inc dword [_dwMCRNumber] ; dwMCRNumber = ARDS 的个数
cmp ebx, 0
jne .MemChkLoop
jmp .MemChkOK ;ebx=0,那么进行跳转
.MemChkFail:
mov dword [_dwMCRNumber], 0
.MemChkOK:
; 下面在 A 盘的根目录寻找 KERNEL.BIN
mov word [wSectorNo], SectorNoOfRootDirectory
xor ah, ah ; ┓
xor dl, dl ; ┣ 软驱复位
int 13h ; ┛
LABEL_SEARCH_IN_ROOT_DIR_BEGIN:
cmp word [wRootDirSizeForLoop], 0 ; ┓
jz LABEL_NO_KERNELBIN ; ┣ 判断根目录区是不是已经读完, 如果读完表示没有找到 KERNEL.BIN
dec word [wRootDirSizeForLoop] ; ┛
mov ax, BaseOfKernelFile ;BaseOfKernelFile=08000h
mov es, ax ; es <- BaseOfKernelFile
mov bx, OffsetOfKernelFile ; bx <- OffsetOfKernelFile=0 于是, es:bx = BaseOfKernelFile:OffsetOfKernelFile = BaseOfKernelFile * 10h + OffsetOfKernelFile
mov ax, [wSectorNo] ; ax <- Root Directory 中的某 Sector 号
mov cl, 1
call ReadSector
mov si, KernelFileName ; ds:si -> "KERNEL BIN"
mov di, OffsetOfKernelFile ; es:di -> BaseOfKernelFile:???? = BaseOfKernelFile*10h+????
cld
mov dx, 10h
LABEL_SEARCH_FOR_KERNELBIN:
cmp dx, 0 ; ┓
jz LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR ; ┣ 循环次数控制, 如果已经读完了一个 Sector, 就跳到下一个 Sector
dec dx ; ┛
mov cx, 11
LABEL_CMP_FILENAME:
cmp cx, 0 ; ┓
jz LABEL_FILENAME_FOUND ; ┣ 循环次数控制, 如果比较了 11 个字符都相等, 表示找到
dec cx ; ┛
lodsb ; ds:si -> al
cmp al, byte [es:di] ; if al == es:di
jz LABEL_GO_ON
jmp LABEL_DIFFERENT
LABEL_GO_ON:
inc di
jmp LABEL_CMP_FILENAME ; 继续循环
LABEL_DIFFERENT:
and di, 0FFE0h ; else┓ 这时di的值不知道是什么, di &= e0 为了让它是 20h 的倍数
add di, 20h ; ┃
mov si, KernelFileName ; ┣ di += 20h 下一个目录条目
jmp LABEL_SEARCH_FOR_KERNELBIN; ┛
LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR:
add word [wSectorNo], 1
jmp LABEL_SEARCH_IN_ROOT_DIR_BEGIN
LABEL_NO_KERNELBIN:
mov dh, 2 ; "No KERNEL."
call DispStrRealMode ; 显示字符串
jmp $ ; 没有找到 KERNEL.BIN, 死循环在这里
LABEL_FILENAME_FOUND: ; 找到 KERNEL.BIN 后便来到这里继续
mov ax, RootDirSectors
and di, 0FFF0h ; di -> 当前条目的开始
push eax
mov eax, [es : di + 01Ch] ; ┓
mov dword [dwKernelSize], eax ; ┛保存 KERNEL.BIN 文件大小
pop eax
add di, 01Ah ; di -> 首 Sector
mov cx, word [es:di]
push cx ; 保存此 Sector 在 FAT 中的序号
add cx, ax
add cx, DeltaSectorNo ; 这时 cl 里面是 LOADER.BIN 的起始扇区号 (从 0 开始数的序号)
mov ax, BaseOfKernelFile
mov es, ax ; es <- BaseOfKernelFile
mov bx, OffsetOfKernelFile ; bx <- OffsetOfKernelFile 于是, es:bx = BaseOfKernelFile:OffsetOfKernelFile = BaseOfKernelFile * 10h + OffsetOfKernelFile
mov ax, cx ; ax <- Sector 号
LABEL_GOON_LOADING_FILE:
push ax ; ┓
push bx ; ┃
mov ah, 0Eh ; ┃ 每读一个扇区就在 "Loading " 后面打一个点, 形成这样的效果:
mov al, '.' ; ┃
mov bl, 0Fh ; ┃ Loading ......
int 10h ; ┃
pop bx ; ┃
pop ax ; ┛
mov cl, 1
call ReadSector
pop ax ; 取出此 Sector 在 FAT 中的序号
call GetFATEntry
cmp ax, 0FFFh
jz LABEL_FILE_LOADED
push ax ; 保存 Sector 在 FAT 中的序号
mov dx, RootDirSectors
add ax, dx
add ax, DeltaSectorNo
add bx, [BPB_BytsPerSec]
jmp LABEL_GOON_LOADING_FILE
LABEL_FILE_LOADED:
call KillMotor ; 关闭软驱马达
mov dh, 1 ; "Ready."
call DispStrRealMode ; 显示字符串
; 下面准备跳入保护模式 -------------------------------------------
; 加载 GDTR,作用是将GdtPtr指定的6个字节加载到寄存器gdtr，gdtr是由32位基地址，16位界限组成
lgdt [GdtPtr]
; 关中断
cli
; 打开地址线A20
; 这是一个历史问题，"段:偏移"这样的模式能表示的最大内存是FFFF:FFFF，即10FFEFh。可是8086只有20位的地址总数，只能寻址到1MB
; 那么如果试图访问超过1MB的地址时会怎么样呢？实际上系统不会发生什么异常，就是warp回去了，重新从地址零开始寻址了，可是，到了
; 80286时，真的可以访问到了1MB以上的内存了，如果遇到同样的情况，系统不会再回卷寻址，这就造成了不兼容，为了保证兼容，IBM想出
; 一个办法，使用8042键盘控制器来控制第20个(从零开始数)地址位，这就是A20地址线，如果不被打开，第20个地址位将会是零，并且开机时
; 它默认是0
in al, 92h
or al, 00000010b
out 92h, al
; 准备切换到保护模式，寄存器cr0的第0位是PE位，此位为0，CPU运行于实模式，为1时，CPU运行于保护模式。原来我们已经闭合了进入保护模式
; 的开关，也就是说"mov cr0, eax"这一句以后，系统就处于了保护模式之下
mov eax, cr0
or eax, 1
mov cr0, eax
; 真正进入保护模式
; SelectorFlatC段选择子所指向的LABEL_DESC_FLAT_C的段地址为0
; 但是，此时cs的值仍然是实模式下的值，我们需要把代码段的选择子装入到cs，所以我们使用了jmp指令
; 另外一个注意的，这里我们为什么能从实模式成功的跳转到保护模式呢，实模式的DPL=0，那么我们jmp到保护模式过去，那么保护模式下的
; 代码段也必须是DPL=0，因为我们上面对代码段设置了DA_32属性，所以此时该代码段的DPL就是为0了
; 另外这里为什么的偏移地址为什么是BaseOfLoaderPhyAddr+LABEL_PM_START，而为什么不是直接就是LABEL_PM_START,这是因为我们
; 的代码段设置的段基址位0，那么当我们拿段选择字索引到该代码段后，于是从段寄存器的高速缓存处获得了段基地址，而此时我们的Loader.bin
; 是被加载到段地址为0900，于是我们这里需要加上BaseOfLoaderPhyAddr，BaseOfLoaderPhyAddr此时我们设置为09000h，那么就相当于我们
; 在实模式进行段地址*16+偏移地址的思想差不多
jmp dword SelectorFlatC:(BaseOfLoaderPhyAddr+LABEL_PM_START)
;============================================================================
;变量
;----------------------------------------------------------------------------
wRootDirSizeForLoop dw RootDirSectors ; Root Directory 占用的扇区数
wSectorNo dw 0 ; 要读取的扇区号
bOdd db 0 ; 奇数还是偶数
dwKernelSize dd 0 ; KERNEL.BIN 文件大小
;============================================================================
;字符串
;----------------------------------------------------------------------------
KernelFileName db "KERNEL BIN", 0 ; KERNEL.BIN 之文件名
; 为简化代码, 下面每个字符串的长度均为 MessageLength
MessageLength equ 9
LoadMessage: db "Loading "
Message1 db "Ready. "
Message2 db "No KERNEL"
;============================================================================
;----------------------------------------------------------------------------
; 函数名: DispStrRealMode
;----------------------------------------------------------------------------
; 运行环境:
; 实模式（保护模式下显示字符串由函数 DispStr 完成）
; 作用:
; 显示一个字符串, 函数开始时 dh 中应该是字符串序号(0-based)
DispStrRealMode:
mov ax, MessageLength
mul dh
add ax, LoadMessage
mov bp, ax ; ┓
mov ax, ds ; ┣ ES:BP = 串地址
mov es, ax ; ┛
mov cx, MessageLength ; CX = 串长度
mov ax, 01301h ; AH = 13, AL = 01h
mov bx, 0007h ; 页号为0(BH = 0) 黑底白字(BL = 07h)
mov dl, 0
add dh, 3 ; 从第 3 行往下显示
int 10h ; int 10h
ret
;----------------------------------------------------------------------------
; 函数名: ReadSector
;----------------------------------------------------------------------------
; 作用:
; 从序号(Directory Entry 中的 Sector 号)为 ax 的的 Sector 开始, 将 cl 个 Sector 读入 es:bx 中
ReadSector:
; -----------------------------------------------------------------------
; 怎样由扇区号求扇区在磁盘中的位置 (扇区号 -> 柱面号, 起始扇区, 磁头号)
; -----------------------------------------------------------------------
; 设扇区号为 x
; ┌ 柱面号 = y >> 1
; x ┌ 商 y ┤
; -------------- => ┤ └ 磁头号 = y & 1
; 每磁道扇区数 │
; └ 余 z => 起始扇区号 = z + 1
push bp
mov bp, sp
sub esp, 2 ; 辟出两个字节的堆栈区域保存要读的扇区数: byte [bp-2]
mov byte [bp-2], cl
push bx ; 保存 bx
mov bl, [BPB_SecPerTrk] ; bl: 除数
div bl ; y 在 al 中, z 在 ah 中
inc ah ; z ++
mov cl, ah ; cl <- 起始扇区号
mov dh, al ; dh <- y
shr al, 1 ; y >> 1 (其实是 y/BPB_NumHeads, 这里BPB_NumHeads=2)
mov ch, al ; ch <- 柱面号
and dh, 1 ; dh & 1 = 磁头号
pop bx ; 恢复 bx
; 至此, "柱面号, 起始扇区, 磁头号" 全部得到 ^^^^^^^^^^^^^^^^^^^^^^^^
mov dl, [BS_DrvNum] ; 驱动器号 (0 表示 A 盘)
.GoOnReading:
mov ah, 2 ; 读
mov al, byte [bp-2] ; 读 al 个扇区
int 13h
jc .GoOnReading ; 如果读取错误 CF 会被置为 1, 这时就不停地读, 直到正确为止
add esp, 2
pop bp
ret
;----------------------------------------------------------------------------
; 函数名: GetFATEntry
;----------------------------------------------------------------------------
; 作用:
; 找到序号为 ax 的 Sector 在 FAT 中的条目, 结果放在 ax 中
; 需要注意的是, 中间需要读 FAT 的扇区到 es:bx 处, 所以函数一开始保存了 es 和 bx
GetFATEntry:
push es
push bx
push ax
mov ax, BaseOfKernelFile ; ┓
sub ax, 0100h ; ┣ 在 BaseOfKernelFile 后面留出 4K 空间用于存放 FAT
mov es, ax ; ┛
pop ax
mov byte [bOdd], 0
mov bx, 3
mul bx ; dx:ax = ax * 3
mov bx, 2
div bx ; dx:ax / 2 ==> ax <- 商, dx <- 余数
cmp dx, 0
jz LABEL_EVEN
mov byte [bOdd], 1
LABEL_EVEN:;偶数
xor dx, dx ; 现在 ax 中是 FATEntry 在 FAT 中的偏移量. 下面来计算 FATEntry 在哪个扇区中(FAT占用不止一个扇区)
mov bx, [BPB_BytsPerSec]
div bx ; dx:ax / BPB_BytsPerSec ==> ax <- 商 (FATEntry 所在的扇区相对于 FAT 来说的扇区号)
; dx <- 余数 (FATEntry 在扇区内的偏移)。
push dx
mov bx, 0 ; bx <- 0 于是, es:bx = (BaseOfKernelFile - 100):00 = (BaseOfKernelFile - 100) * 10h
add ax, SectorNoOfFAT1 ; 此句执行之后的 ax 就是 FATEntry 所在的扇区号
mov cl, 2
call ReadSector ; 读取 FATEntry 所在的扇区, 一次读两个, 避免在边界发生错误, 因为一个 FATEntry 可能跨越两个扇区
pop dx
add bx, dx
mov ax, [es:bx]
cmp byte [bOdd], 1
jnz LABEL_EVEN_2
shr ax, 4
LABEL_EVEN_2:
and ax, 0FFFh
LABEL_GET_FAT_ENRY_OK:
pop bx
pop es
ret
; 从此以后的代码在保护模式下执行 ----------------------------------------------------
; 32 位代码段. 由实模式跳入 ---------------------------------------------------------
[SECTION .s32]
ALIGN 32
[BITS 32]
LABEL_PM_START:
;xchg bx,bx
mov ax, SelectorVideo
mov gs, ax
mov ax, SelectorFlatRW
mov ds, ax
mov es, ax
mov fs, ax
mov ss, ax
mov esp, TopOfStack
mov ah, 0Fh ; 0000: 黑底 1111: 白字
mov al, 'P'
mov [gs:((80 * 0 + 39) * 2)], ax ; 屏幕第 0 行, 第 39 列。
jmp $
;----------------------------------------------------------------------------
;----------------------------------------------------------------------------
; 函数名: KillMotor
;----------------------------------------------------------------------------
; 作用:
; 关闭软驱马达
KillMotor:
push dx
mov dx, 03F2h
mov al, 0
out dx, al
pop dx
ret
; SECTION .data1 之开始 ---------------------------------------------------------------------------------------------
[SECTION .data1]
ALIGN 32
LABEL_DATA:
; 实模式下使用这些符号
; 字符串
;; 变量
_dwMCRNumber: dd 0 ; Memory Check Result
_MemChkBuf: times 256 db 0
TopOfStack equ BaseOfLoaderPhyAddr + $ ; 栈顶
; SECTION .data1 之结束 ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^添加一个简单的kernel文件:
[section .text] ; 代码在此
global _start ; 导出 _start
_start: ; 跳到这里来的时候，我们假设 gs 指向显存
mov ah, 0Fh ; 0000: 黑底 1111: 白字
mov al, 'K'
mov [gs:((80 * 1 + 39) * 2)], ax ; 屏幕第 1 行, 第 39 列。
jmp $

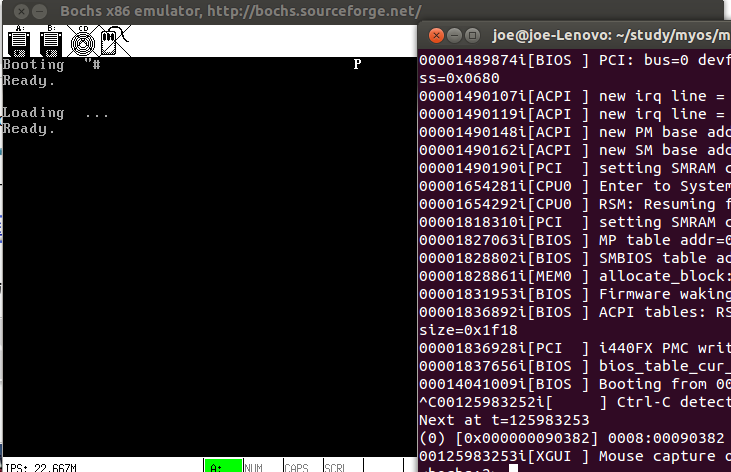

效果如下，这时找到了kernel.bin了，并且出现了P了，说明切换到保护模式下面了并且能够正常运行了
