思科综合实训入门（详细教程）

涉及知识点：

        1.网络基本配置：单臂路由，三层交换机配置，VLAN间基本通信

        2.远程登录

        3.动态路由协议

        4.控制访问列表ACL

        5.server主机配置DHCP服务

项目一

        某产业园有A、B两个公司，两个公司之间通过1台路由器相连，其网络拓扑图如下图所示，请根据要求对网络进行规划和配置，实现其功能。

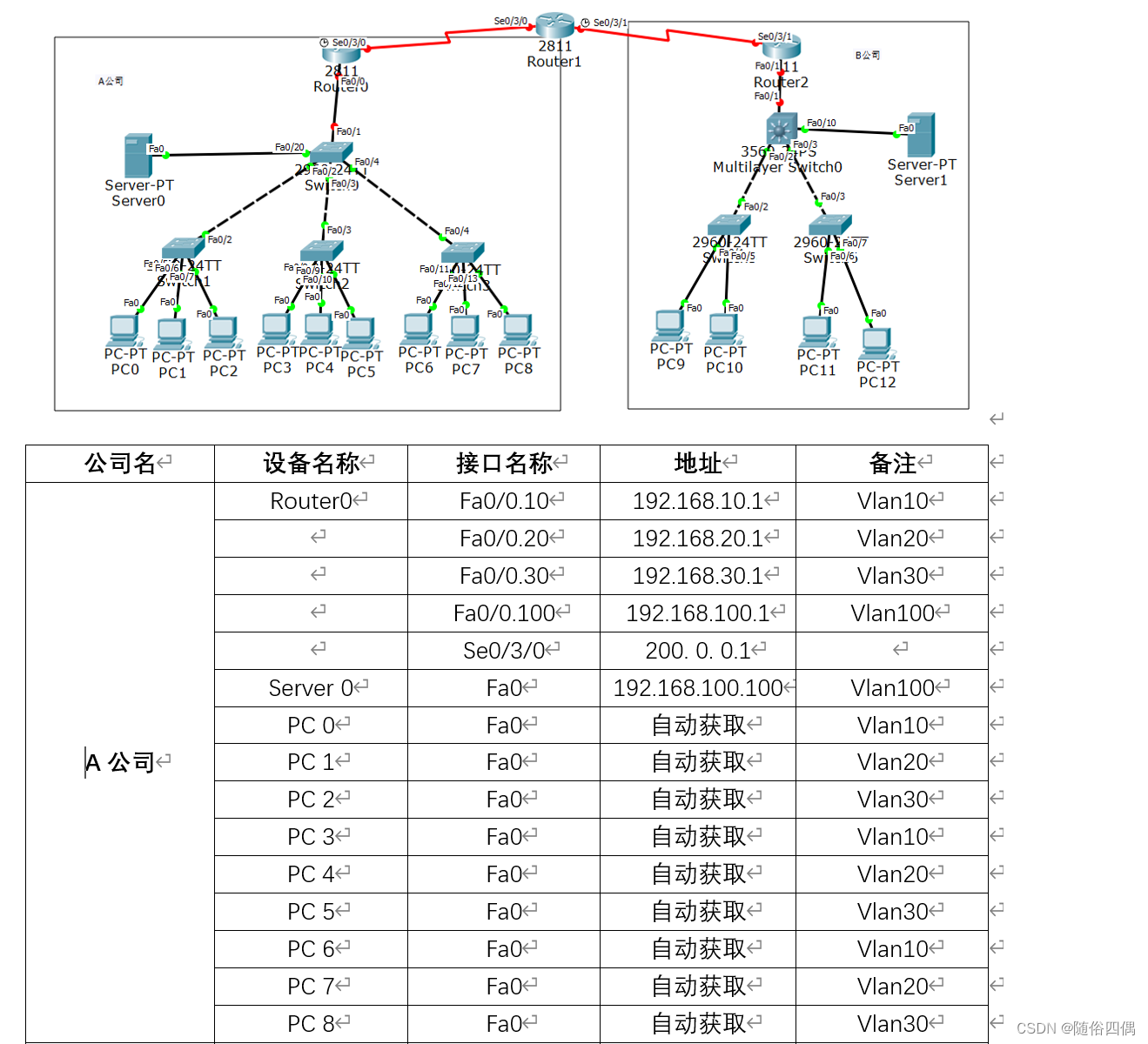

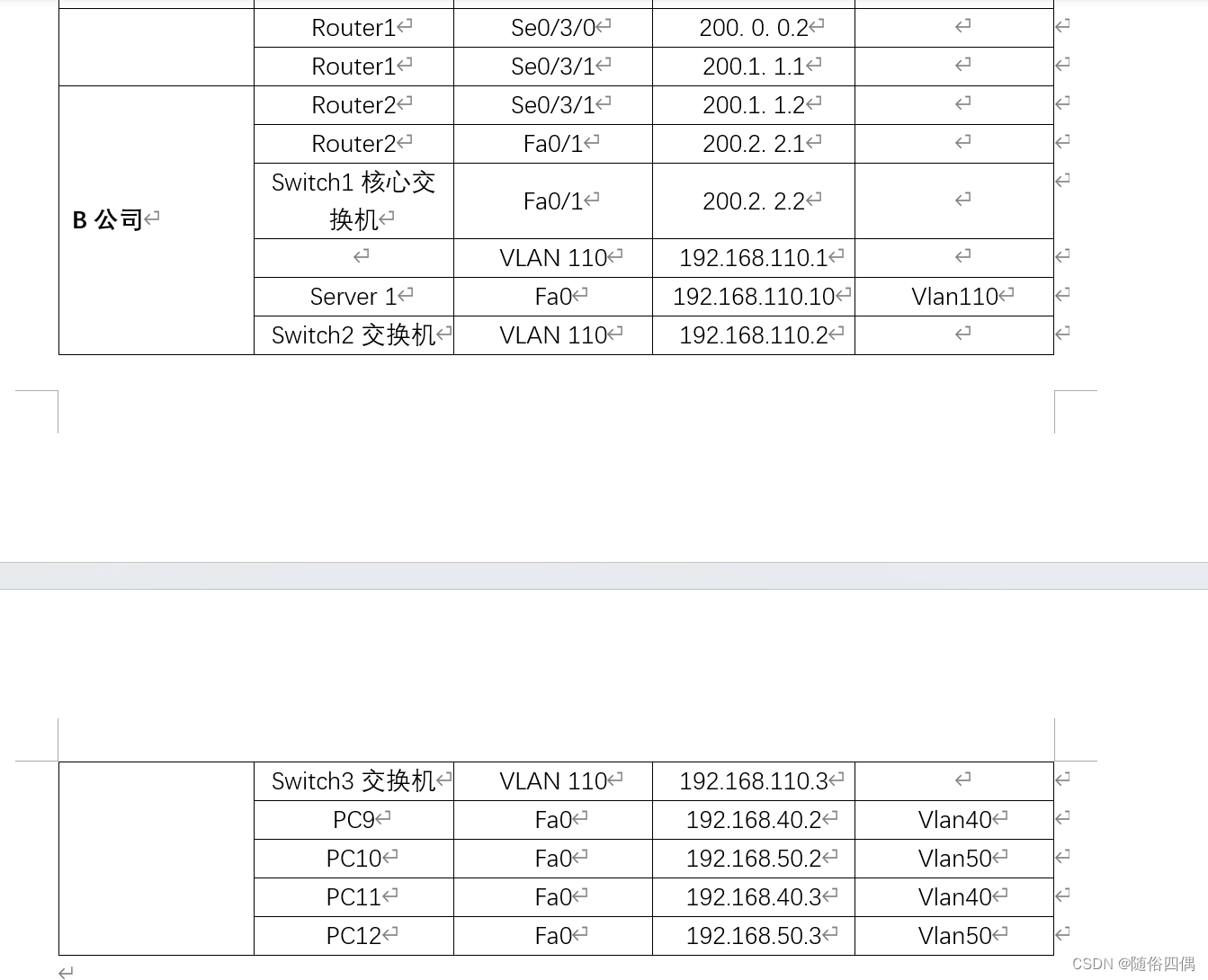

        网络拓扑图：

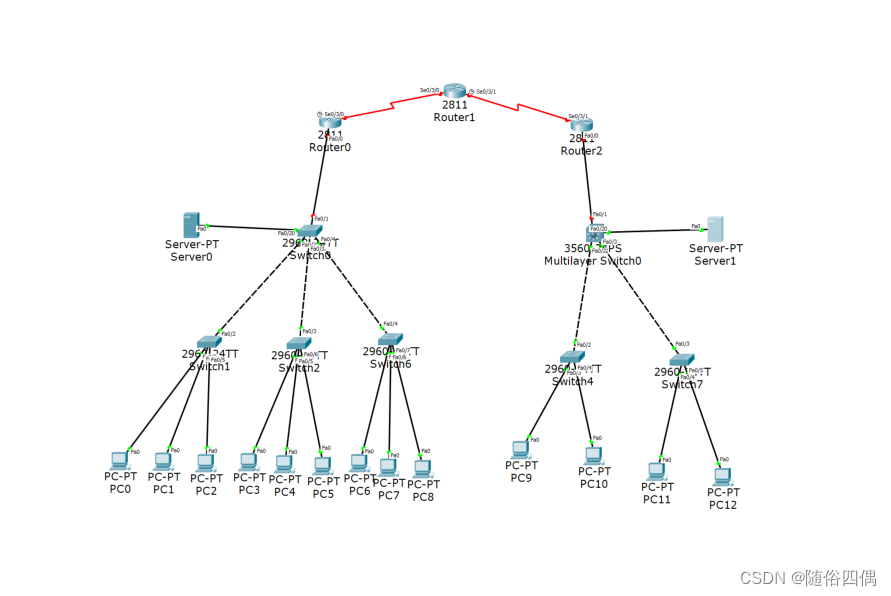

两张图接口可能有差异，配置的时候注意就可以了

配置要求：



        1、A公司网络设备配置

        A公司的网络中存在VLAN10、Vlan20、Vlan30和Vlan100，根据IP地址和VLAN规划表，在A公司中配置单臂路由，实现VLAN间的通信；其中server0服务器属于vlan100，在server0服务器配置DHCP服务，通过DHCP中继使A公司中的PC能够自动获取IP地址。

        2、B公司网络设备配置

        B公司的网络中存在VLAN40、Vlan50、Vlan110，根据IP地址和VLAN规划表，在B公司中配置利用三层交换机实现VLAN间的通信；server1服务器是公司的网络管理机，属于vlan110，要求B公司的所有交换机和路由器都可以远程管理（特权密码和远程登陆密码都为123456）。

        3、配置动态路由协议OSPF

        使A公司和B公司之间的网络可以互相访问。

        4、配置访问控制列表ACL

        在B公司中，只允许server1远程管理Router2路由器；在A公司中， server0只允许A公司的VLAN10、Vlan20、Vlan30访问。

A公司相关配置：

        对最底层三台交换机配置

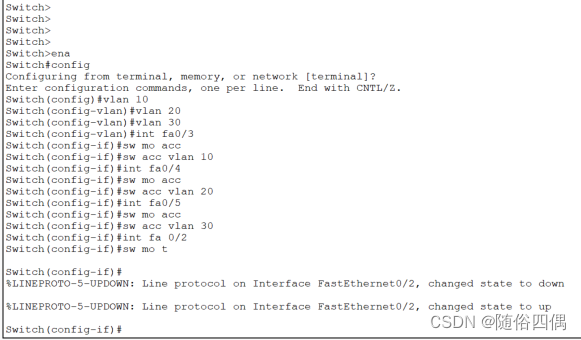

       左边第一台交换机Switch1配置如下：

Switch>ena

Switch#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 30

Switch(config-vlan)#int fa0/3

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 10

Switch(config-if)#int fa0/4

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 20

Switch(config-if)#int fa0/5

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 30

Switch(config-if)#int fa 0/2

Switch(config-if)#sw mo t

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

Switch(config-if)#

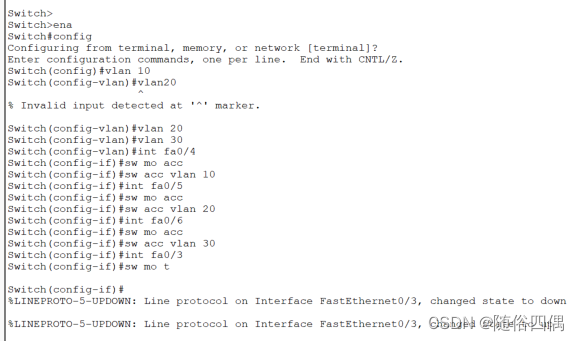

第二台Switch2，配置命令如下（配置命令都相同就不过多赘述了）：

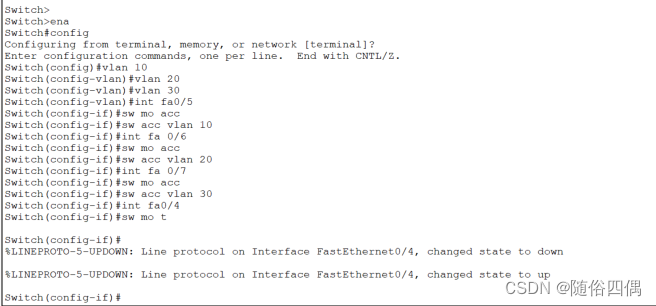

第三台Switch3 配置如下：

三台交换机配置需要对上行接口设置trounk

对连接server主机的交换机配置

Switch>ena

Switch#config

Configuring from terminal, memory, or network [terminal]?

Enter configuration
