利用神经网实现MNIST手写数字识别

1、实验描述

使用Python编程，输入为MNIST训练数据集，首先通过Tensorflow载入MNIST数据集并进行相应的特征提取等处理，其次采用Softmax
Regression算法对数据集进行概率估算，然后训练模型构建神经网络，通过评估来对模型进一步地调整优化，进而便可以根据优化的模型预测识别新的手写数字。
实验时长：45分钟
主要步骤：
- MNIST数据集加载
- Softmax Regression算法进行概率估算
- 训练测试模型构建神经网络
- 评估模型计算准确率

2、实验环境

系统版本：CentOS7
Python版本：3.6.5
Matplotlib版本：Matplotlib 2.2.2
Anaconda版本：Anaconda3.4.1
Numpy版本：1.14.3
scikit-learn版本：0.19.1

3、相关技能

Python编程
Softmax Regression构建神经网络
Tensorflow编程

4、相关知识点

MNIST概述

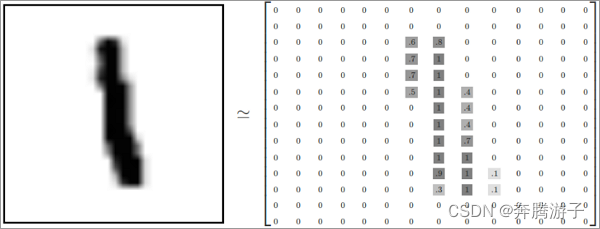

- MNIST是一个计算机视觉数据集，它包含70000张手写数字的灰度图片，其中每一张图片包含28*28个像素点。可以用一个数字数组来表示这张图片：

在这里插入图片描述

每一张图片都有对应的标签，也就是图片对应的数字，例如上面图片的标签为1。

数据集被分成两部分：60000行的训练数据集和10000行的测试数据集。其中：60000行的训练集分拆为55000行的训练集和5000行的验证集。

60000行的训练数据是一个形状为[60000,784]的张量，第一个维度数字用来索引图片，第二个维度数字用来索引每张图片中的像素点。在此张量里的每一个元素，都表示某张图片里的某个像素的强度值，值介于0和1之间。60000行的训练数据集标签是介于0到9的数字，用来描述给定图片里表示的数字，称为“one-hot
vectors”。一个one-hot向量除了某一位的数字是1以外，其余各维度数字都是0。

Tensorflow编程模型简介与使用
Tensorflow是一个采用数据流图，用于数值计算的开源软件库。节点在图中表示数学操作，图中的线则表示在节点间相互联系的多维数据数组，即张量。Tensorflow的计算表示为一个计算图，图中的每个节点可以有任意多个输入和输出，每个节点描述了一种运算操作。
在Tensorflow中，使用图（graph）来表示计算任务，在被称之为会话（session）的上下文（context）中执行图，使用tensor表示数据，通过变量（variable）维护状态，使用feed和fetch可以为任意的操作赋值或从其中获取数据。
Softmax Regression算法
Softmax
Regression是Logistic回归的推广，Logistic回归是处理二分类问题的，而Softmax
Regression是处理多分类问题的。Softmax
Regression将可以判定为某类的特征相加，然后将这些特征转化为判定是这一类的概率，估算这一类的概率，将概率最大的作为结果输出。求出以下的概率值：

在这里插入图片描述

损失函数为

在这里插入图片描述

其中I{·}是一个指示性函数，意思是大括号里的值为真时，该函数的结果为1，否则为0。

神经网络

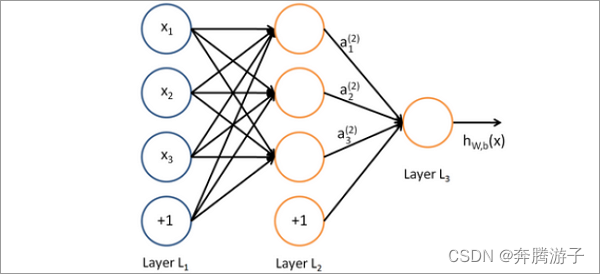

神经网络是将许多个单一“神经元”联结在一起，一个“神经元”的输出是另一个“神经元”的输入。下图即为一个简单的神经网络：

在这里插入图片描述

圆圈表示神经网络的输入，标上“+1”的圆圈称为偏置节点。神经网络最左边的一层为输入层，最右边一层为输出层，中间所有节点组成一层叫做隐藏层。

神经网络主要包括三个部分：结构、激励函数、学习规则。对于一个神经网络，存在输入层、隐藏层和输出层。除了输入层，每一层的节点都包含一个非线性变换，使得神经网络可以拟合任意一个函数。对于每一层的神经元，都在激励函数的作用下工作，激励函数通常是sigmoid、tanh、relu等。另外，神经网络也存在不同的算法来训练学习，例如前馈型、反馈型和自组织。通过不断的学习，能够得到一个模型，对输入预测出一个期望的输出。

5、实现效果

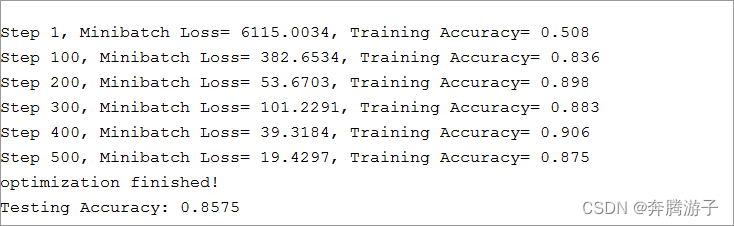

神经网训练过程输出及最终结果如下图：

在这里插入图片描述

图 1

6、实验步骤

6.1进入/home/zkpk/pycharm-2017.3.5/bin目录，切换到root用户，输入密码（zkpk）

[zkpk@localhost tgz]$ cd ~/pycharm-2017.3.5/bin
[zkpk@localhost bin]$ su root

在这里插入图片描述

图 2

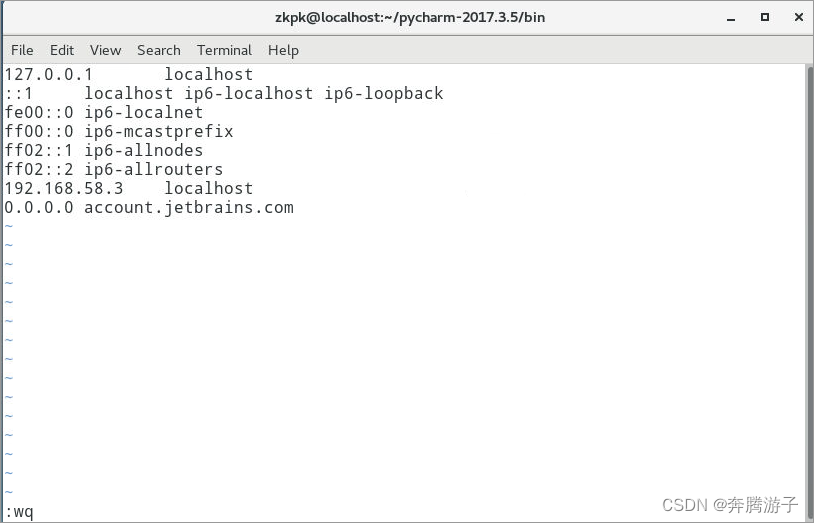

修改hosts文件，在/etc/hosts文件末添加一行0.0.0.0
account.jetbrains.com，注意account前面有一个空格（按I键，添加以下内容后按Esc键，输入:wq，再按Enter键即可保存退出）。修改完成后使用exit命令退出root权限。

[root@localhost bin]# vi /etc/hosts
0.0.0.0 account.jetbrains.com

在这里插入图片描述

图 3

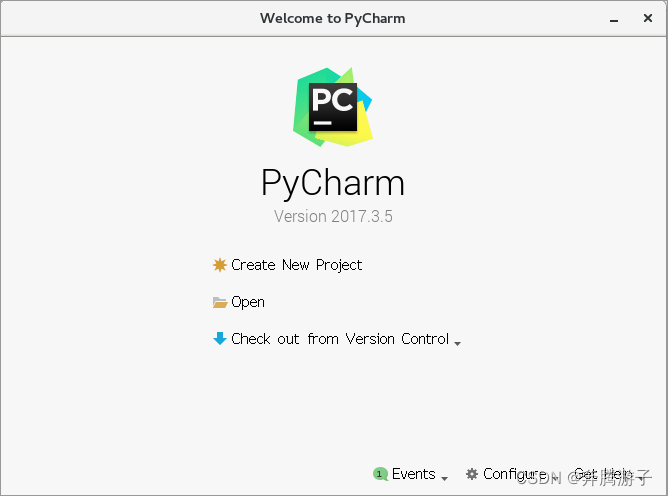

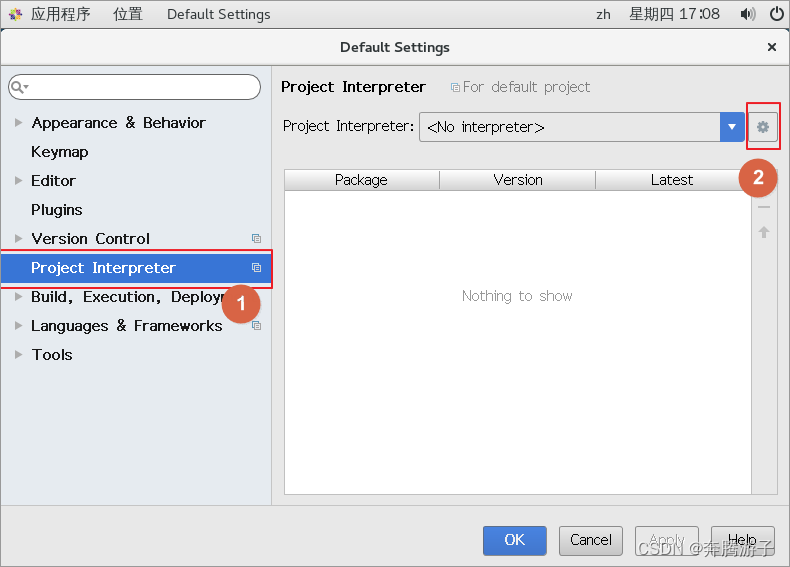

在/home/zkpk/pycharm-2017.3.5/bin目录下，使用./pycharm.sh命令打开Pycharm，点击create
new project创建工程NeuralNetwork，在工程下创建minst_simpleNN.py并设置Python
Interpreter。
在这里插入图片描述

图 4

在这里插入图片描述

图 5

6.2复制home/zkpk/experiment文件夹下的MINST数据集MINST_data文件夹到工程目录下。并创建minst_simpleNN.py文件。

在这里插入图片描述

图 6

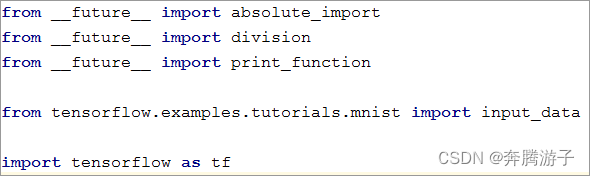

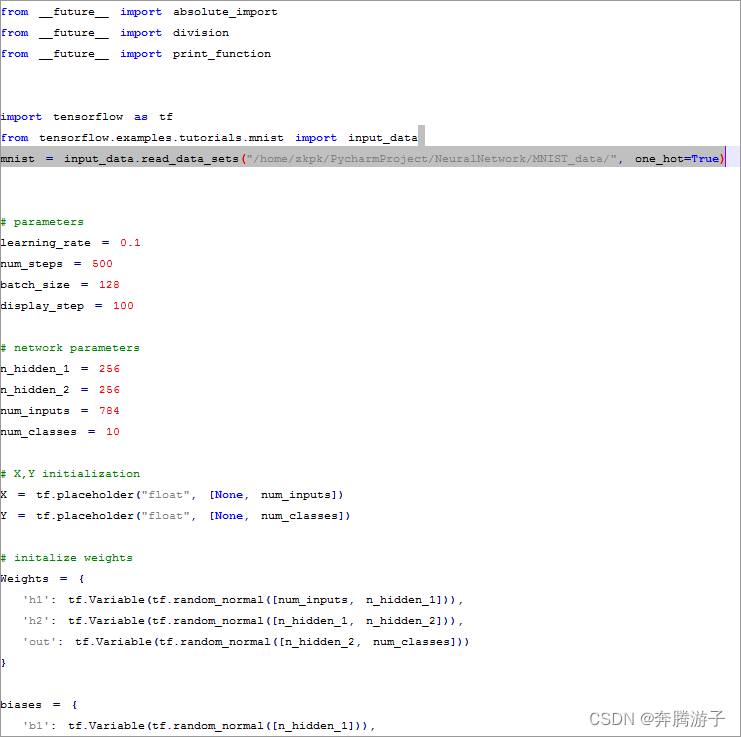

6.3Import相关工具包。

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

from tensorflow.examples.tutorials.mnist import input_data

import tensorflow as tf

在这里插入图片描述

图 7

6.4使用tensorflow定义好的函数读取minst数据。

	# Import data
mnist = input_data.read_data_sets("/home/zkpk/PycharmProject/NeuralNetwork/MNIST_data/", one_hot=True)

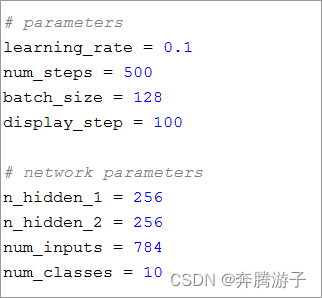

6.5定义神经网络参数，学习率，训练次数，batch大小，训练多少次输出测试结构。以及第一层网络大小，第二层网络大小，数据输入大小，分类数。

	# parameters
learning_rate = 0.1
num_steps = 500
batch_size = 128
display_step = 100

# network parameters
n_hidden_1 = 256
n_hidden_2 = 256
num_inputs = 784
num_classes = 10

在这里插入图片描述

图 8

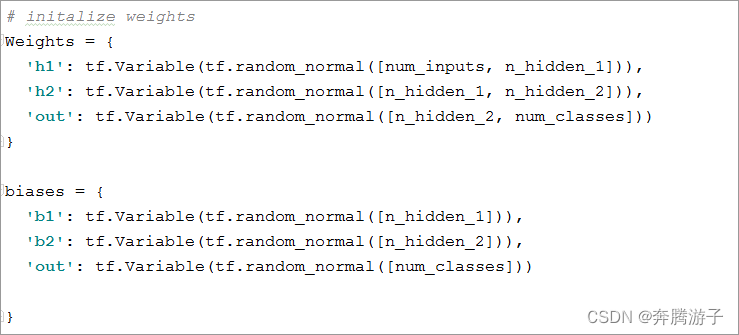

6.6用tf.Variable函数初始化训练参数。

# initalize weights
Weights = {
  'h1': tf.Variable(tf.random_normal([num_inputs, n_hidden_1])),
  'h2': tf.Variable(tf.random_normal([n_hidden_1, n_hidden_2])),
  'out': tf.Variable(tf.random_normal([n_hidden_2, num_classes]))
}

biases = {
  'b1': tf.Variable(tf.random_normal([n_hidden_1])),
  'b2': tf.Variable(tf.random_normal([n_hidden_2])),
  'out': tf.Variable(tf.random_normal([num_classes]))

}

在这里插入图片描述

图 9

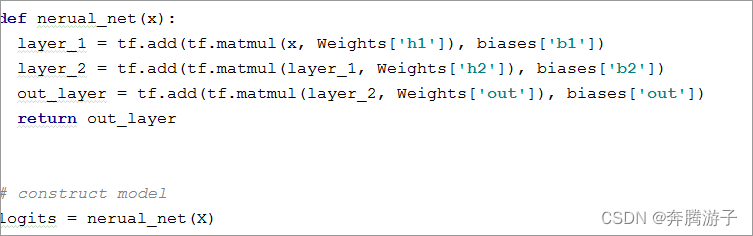

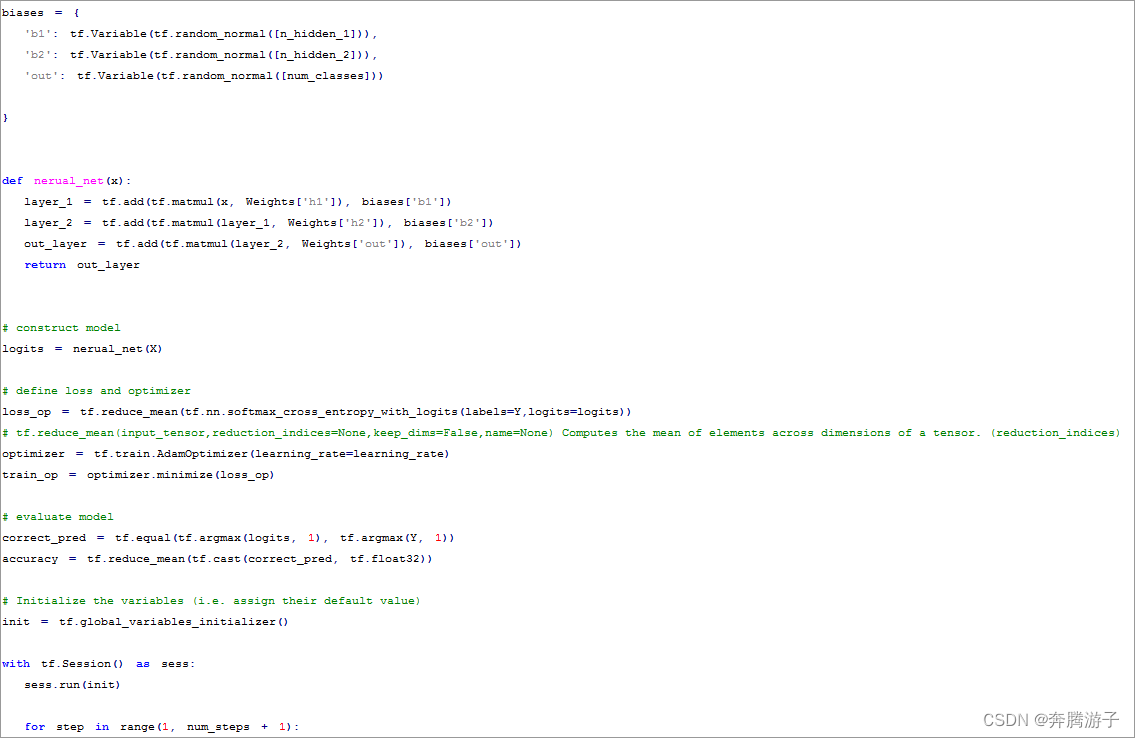

6.7定义神经网，并使用输入数据训练神经网。

def nerual_net(x):
  	layer_1 = tf.add(tf.matmul(x, Weights['h1']), biases['b1'])
  	layer_2 = tf.add(tf.matmul(layer_1, Weights['h2']), biases['b2'])
  	out_layer = tf.add(tf.matmul(layer_2, Weights['out']), biases['out'])
  	return out_layer
# construct model
logits = nerual_net(X)

在这里插入图片描述

图 10

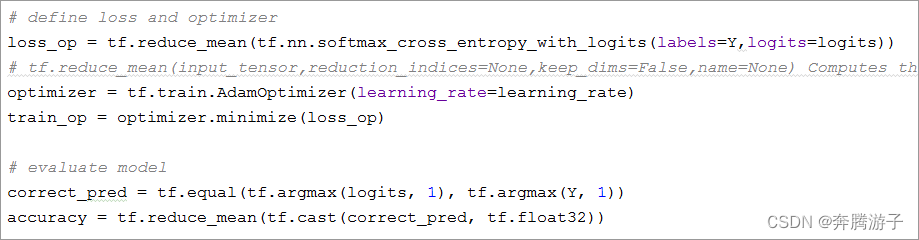

6.8定义损失和优化函数，训练目标。

# define loss and optimizer
loss_op = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(labels=Y,logits=logits))
# tf.reduce_mean(input_tensor,reduction_indices=None,keep_dims=False,name=None) Computes the mean of elements across dimensions of a tensor. (reduction_indices)
optimizer = tf.train.AdamOptimizer(learning_rate=learning_rate)
train_op = optimizer.minimize(loss_op)

# evaluate model
correct_pred = tf.equal(tf.argmax(logits, 1), tf.argmax(Y, 1))
accuracy = tf.reduce_mean(tf.cast(correct_pred, tf.float32))

在这里插入图片描述

图 11

6.9初始化所有参数。

# Initialize the variables (i.e. assign their default value)
init = tf.global_variables_initializer()

在这里插入图片描述

图 12

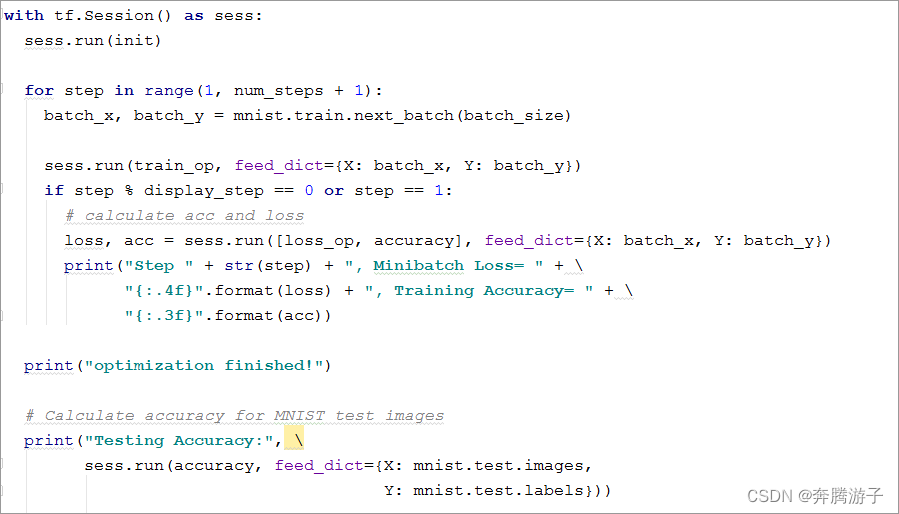

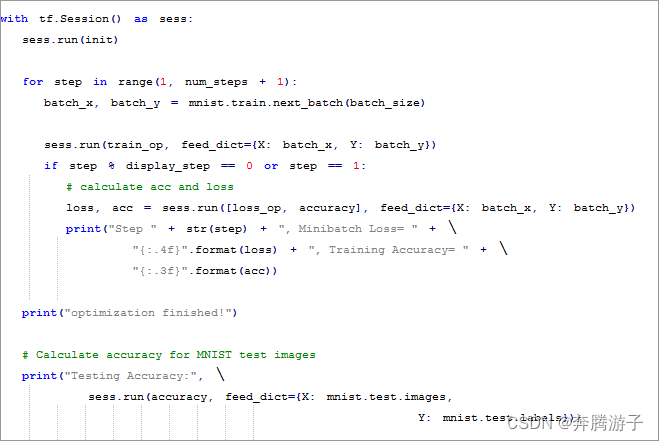

6.10训练神经网，分batch读入数据，每100次训练，输出神经网训练结果。500次训练结束后，优化结束，计算测试准确率。

with tf.Session() as sess:
  sess.run(init)

  for step in range(1, num_steps + 1):
    batch_x, batch_y = mnist.train.next_batch(batch_size)

    sess.run(train_op, feed_dict={X: batch_x, Y: batch_y})
    if step % display_step == 0 or step == 1:
      # calculate acc and loss
      loss, acc = sess.run([loss_op, accuracy], feed_dict={X: batch_x, Y: batch_y})
      print("Step " + str(step) + ", Minibatch Loss= " + \
            "{:.4f}".format(loss) + ", Training Accuracy= " + \
            "{:.3f}".format(acc))

  print("optimization finished!")

  # Calculate accuracy for MNIST test images
  print("Testing Accuracy:", \
        sess.run(accuracy, feed_dict={X: mnist.test.images,
                                      Y: mnist.test.labels}))
