图解终端、会话、 进程组、进程ID之间的关系

文中涉及到的缩写如下：

PID: 进程(process) ID

PPID：父进程(parent process) ID，创建某进程的父进程

PGID：进程组(process group) ID，进程所在的进程组

SID：会话(session )ID，进程所隶属的会话

文中a.out和pidTest对应的代码如下：

#include <iostream>
#include <unistd.h>
int main()
{
    fork(); //创建子进程
    while(1);
    return 0;
}

实验方法：

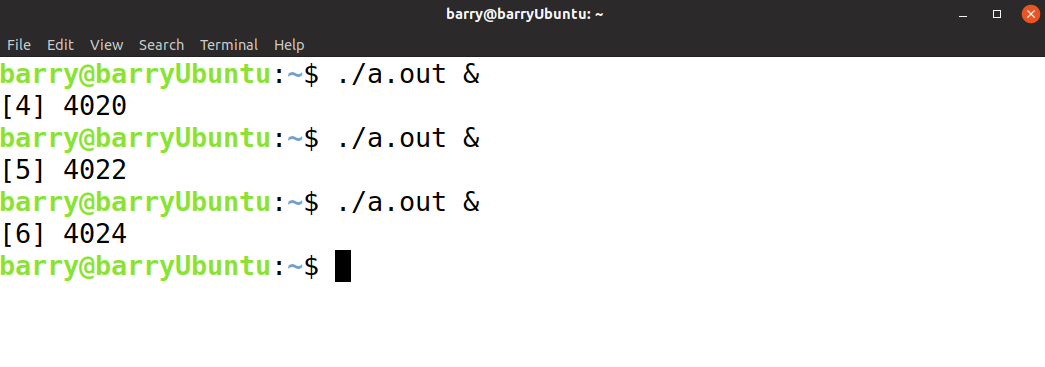

开一个terminal,运行三个a.out，得到3个进程组，6个a.out进程（3个进程和3个子进程）：

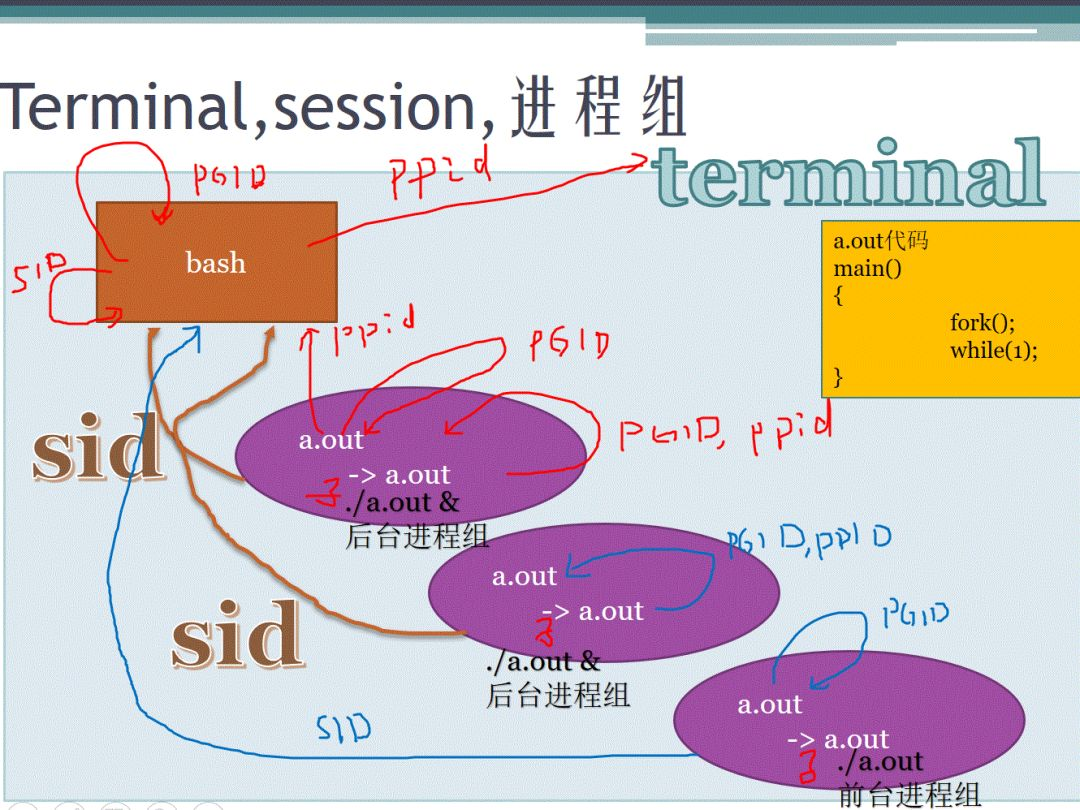

关系图如下：

 解释如下：

• bash的PPID是terminal进程ID；
• bash的PGID，SID都是bash自己的PID；
• 3个a.out进程组所有6个进程的SID都是bash的PID；
• 3个a.out中fork()出来的子进程的父进程PPID为对应的3个a.out进程ID；
• 3个a.out进程组中的各个父进程PID会成为该进程组中所有进程的PGID；

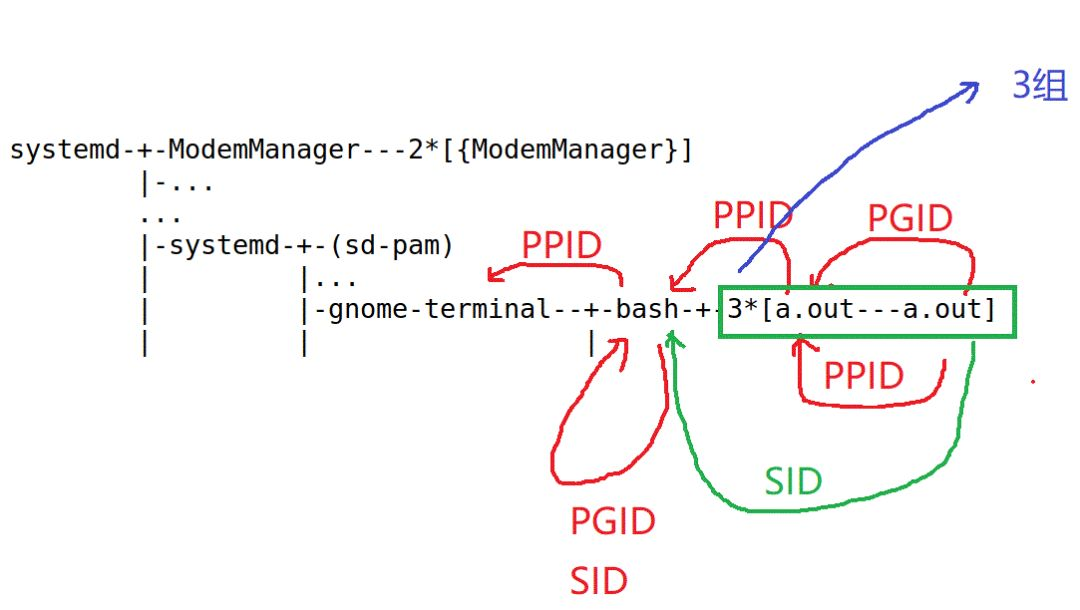

进程树pstree关系如下（图中+号表示可展开的意思，相当于已经收回的下拉菜单）：

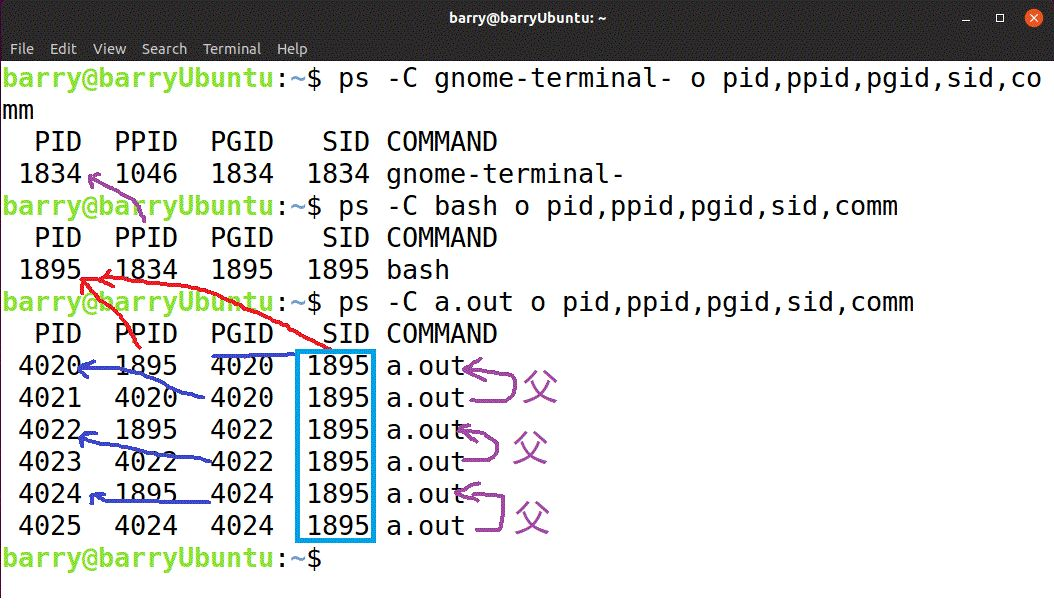

 通过ps命令验证如下：

进一步实践：

单独启动一个terminal，查看pstree：

systemd进程生成子进程gnome-terminal-，然后有生成bash子进程和5*[(gnome-terminal-)]子进程，而bash进程又生成了pstree.x11子进程；

启动pidTest程序(和上述a.out相同)：

 在bash进程中，又生成一个子进程pidTest，而pidTest又派生出一个子进程pidTest。

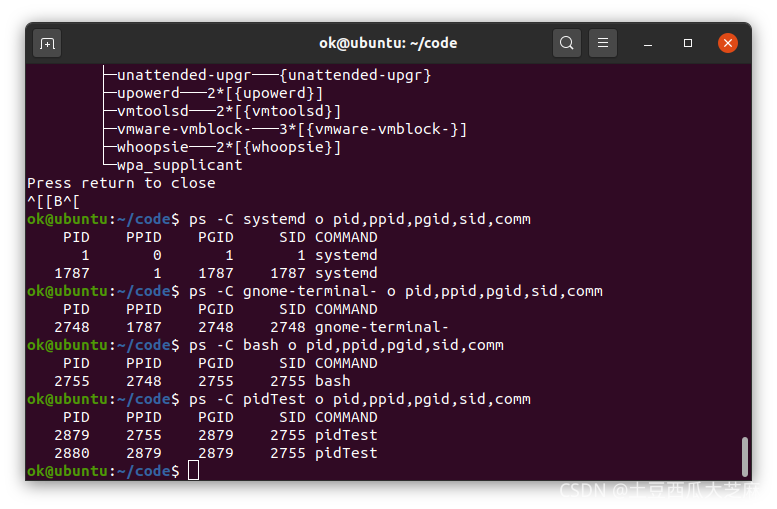

查看上述各进程之间的关系：

 之间的关系一目了然：

• systemd 进程（1787号）源自1号进程，，同时单独属于一个进程组；
• gnome-terminal-进程（2748号）源自systemd进程（1787号），同时单独属于一个进程组和1个会话；
• bash进程（2755号）源自gnome-terminal-进程（2748号），单独属于一个进程组和1个会话；
• pidTest进程（2879号）源自bash进程（2755号），和子进程（2880号）同属于1个进程组和一个会话，会话为上述bash进程发起的会话；

关掉terminal之后，这些进程都不存在了。

参考链接：https://blog.youkuaiyun.com/21cnbao/article/details/103951854
