[IO系统]08 IO读流程分析

1. 整体流程

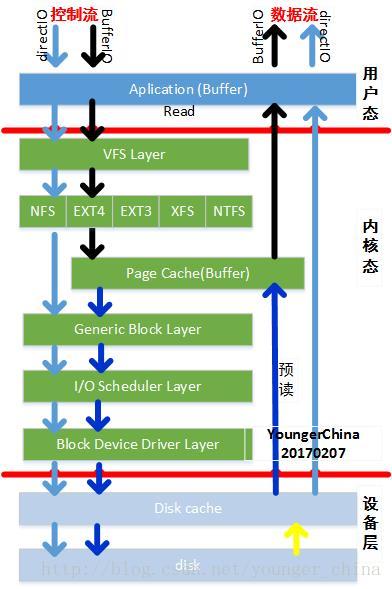

本文从整体来分析缓存IO的控制流和数据流，并基于IO系统图来解析读IO：


注：对上述层次图的理解参见文章《[IO系统]01 IO子系统》一步一步往前走。(内核代码版本4.5.4)

1.1 用户态

程序的最终目的是要把数据写到磁盘上，如前所述，用户态有两个“打开”函数——read和fread。其中fread是glibc对系统调用read的封装。参见《[IO系统]02 用户态的文件IO操作》

• fread的流程在用户态的操作比较复杂，涉及到更多的数据复制和处理流程，本文不做介绍，后续单独分析。
• Poxis接口read直接通过系统调用read。

1.2 read系统调用/VFS层

read系统调用是在fs/read_write.c中实现的：

SYSCALL_DEFINE3(read, unsigned int, fd, char __user *, buf, size_t, count)
{
    struct fd f = fdget_pos(fd);//1.
    ssize_t ret = -EBADF;


    if (f.file) {
        loff_t pos = file_pos_read(f.file);//2.
        ret = vfs_read(f.file, buf, count, &pos);//3.
        if (ret >= 0)
            file_pos_write(f.file, pos);//4.
        fdput_pos(f);//5.
    }
    return ret;
}

 函数解析：

•  1. 通过函数fdget_pos将整形的句柄ID fd转化为内核数据结构fd，可称之为文件句柄描述符。

fd结构体如下：
struct fd {
    struct file *file;/* 文件对象 */
    unsigned int flags;
};

 内核中文件系统各结构体之间的关系参照文章《[IO系统]因OPEN建立的结构体关系图》

• 2. 获取文件file的操作位置，也可以理解光标（记录在pos）；
• 3. 调用VFS接口vfs_read()实现读操作：检查参数的有效性，通过__vfs_read函数调用具体文件系统（如ext4，xfs，btrfs，ocfs2）的write函数。

ssize_t vfs_read(struct file *file, char __user *buf, size_t count, loff_t *pos)
{
    ssize_t ret;


    if (!(file->f_mode & FMODE_READ)) /* 判断是否具有读权限 */
        return -EBADF;
    if (!(file->f_mode & FMODE_CAN_READ))
        return -EINVAL;
    if (unlikely(!access_ok(VERIFY_WRITE, buf, count)))
        return -EFAULT;


    ret = rw_verify_area(READ, file, pos, count);
    if (ret >= 0) {
        count = ret;
        ret = __vfs_read(file, buf, count, pos);
        if (ret > 0) {
            fsnotify_access(file);
            add_rchar(current, ret);
        }
        inc_syscr(current);
    }


    return ret;
}

当然如果没有定义具体的read函数，则通过接口read_iter实现数据读操作。
ssize_t __vfs_read(struct file *file, char __user *buf, size_t count,
           loff_t *pos)
{
    if (file->f_op->read)
        return file->f_op->read(file, buf, count, pos);
    else if (file->f_op->read_iter)
        return new_sync_read(file, buf, count, pos);
    else
        return -EINVAL;
}
EXPORT_SYMBOL(__vfs_read);

new_sync_read是对参数进行一次封装，封装为结构体iov_iter

• 4. 更新file的pos变量。

1.3 具体文件系统层

如果具体文件系统，比如ext4，没有read接口，则调用read_iter接口来去读取数据：

const struct file_operations ext4_file_operations = {
    .llseek = ext4_llseek,
    .read_iter = generic_file_read_iter,
    .write_iter = ext4_file_write_iter,
    …
};

而read_iter时直接调用generic_file_read_iter函数。

/**
 * generic_file_read_iter - generic filesystem read routine
 * @iocb:    kernel I/O control block
 * @iter:    destination for the data read
 *
 * This is the "read_iter()" routine for all filesystems
 * that can use the page cache directly.
 */
ssize_t
generic_file_read_iter(struct kiocb *iocb, struct iov_iter *iter)
{
     /* 解析参数*/
    struct file *file = iocb->ki_filp;
    ssize_t retval = 0;
    loff_t *ppos = &iocb->ki_pos;
    loff_t pos = *ppos;
    size_t count = iov_iter_count(iter);


    if (!count)
        goto out; /* skip atime */


    if (iocb->ki_flags & IOCB_DIRECT) { /* 直接IO读 */
        struct address_space *mapping = file->f_mapping;
        struct inode *inode = mapping->host;
        loff_t size;

        size = i_size_read(inode);
        retval = filemap_write_and_wait_range(mapping, pos,
                    pos + count - 1);/* 刷mapping下的脏页,保证数据一致性 */
        if (!retval) {/* 脏页回刷失败，则通过直接IO写回存储设备 */
            struct iov_iter data = *iter;
            retval = mapping->a_ops->direct_IO(iocb, &data, pos);
        }

        if (retval > 0) {
            *ppos = pos + retval;
            iov_iter_advance(iter, retval);
        }


        /*
         * Btrfs can have a short DIO read if we encounter
         * compressed extents, so if there was an error, or if
         * we've already read everything we wanted to, or if
         * there was a short read because we hit EOF, go ahead
         * and return.  Otherwise fallthrough to buffered io for
         * the rest of the read.  Buffered reads will not work for
         * DAX files, so don't bother trying.
         */
        if (retval < 0 || !iov_iter_count(iter) || *ppos >= size ||
            IS_DAX(inode)) {
            file_accessed(file);
            goto out;
        }
    }
     /* 缓存IO读 */
    retval = do_generic_file_read(file, ppos, iter, retval);
out:
    return retval;
}
EXPORT_SYMBOL(generic_file_read_iter);

直接IO：

• 控制流，若为直接IO，在执行读取操作时，首先会将mapping下的脏数据刷回磁盘，然后调用do_generic_file_read读取数据。
• 数据流，数据依旧存放在用户态缓存中，并不需要将数据复制到page cache中，减少了数据复制次数。

缓存IO：

• 控制流，若进入BufferIO，则直接调用do_generic_file_read来读取数据。
• 数据流，数据从用户态复制到内核态page cache中。

  函数do_generic_file_read分析：

/**
 * do_generic_file_read - generic file read routine
 * @filp:    the file to read
 * @ppos:    current file position
 * @iter:    data destination
 * @written:    already copied
 *
 * This is a generic file read routine, and uses the
 * mapping->a_ops->readpage() function for the actual low-level stuff.
 *
 * This is really ugly. But the goto's actually try to clarify some
 * of the logic when it comes to error handling etc.
 */
static ssize_t do_generic_file_read(struct file *filp, loff_t *ppos,
        struct iov_iter *iter, ssize_t written)
{
    struct address_space *mapping = filp->f_mapping;
    struct inode *inode = mapping->host;
    struct file_ra_state *ra = &filp->f_ra;
    pgoff_t index;
    pgoff_t last_index;
    pgoff_t prev_index;
    unsigned long offset;      /* offset into pagecache page */
    unsigned int prev_offset;
    int error = 0;


/* 因为读取是按照页来的，所以需要计算本次读取的第一个page*/
    index = *ppos >> PAGE_SHIFT;
    prev_index = ra->prev_pos >> PAGE_SHIFT; /* 上次预读page的起始索引 */
    prev_offset = ra->prev_pos & (PAGE_SIZE-1); /* 上次预读的起始位置 */
    last_index = (*ppos + iter->count + PAGE_SIZE-1) >> PAGE_SHIFT; /*读取最后一个页 */
    offset = *ppos & ~PAGE_MASK;


    for (;;) {
        struct page *page;
        pgoff_t end_index;
        loff_t isize;
        unsigned long nr, ret;


        cond_resched();
find_page:
        page = find_get_page(mapping, index); /*在radix树中查找相应的page*/
        if (!page) { /*在radix树中查找相应的page*/
            /* 如果没有找到page，内存中没有将数据,先进行预读 */
            page_cache_sync_readahead(mapping,
                    ra, filp,
                    index, last_index - index);
            page = find_get_page(mapping, index); /*在radix树中再次查找相应的page*/
            if (unlikely(page == NULL))
                goto no_cached_page;
        }
        if (PageReadahead(page)) {
/* 发现找到的page已经是预读的情况了，再继续异步预读,此处是基于经验的优化 */
            page_cache_async_readahead(mapping,
                    ra, filp, page,
                    index, last_index - index);
        }
if (!PageUptodate(page)) {/* 数据内容不是最新，则需要更新数据内容 */
            /*
             * See comment in do_read_cache_page on why
             * wait_on_page_locked is used to avoid unnecessarily
             * serialisations and why it's safe.
             */
            wait_on_page_locked_killable(page);
            if (PageUptodate(page))
                goto page_ok;


            if (inode->i_blkbits == PAGE_SHIFT ||
                    !mapping->a_ops->is_partially_uptodate)
                goto page_not_up_to_date;
            if (!trylock_page(page))
                goto page_not_up_to_date;
            /* Did it get truncated before we got the lock? */
            if (!page->mapping)
                goto page_not_up_to_date_locked;
            if (!mapping->a_ops->is_partially_uptodate(page,
                            offset, iter->count))
                goto page_not_up_to_date_locked;
            unlock_page(page);
        }
page_ok: /* 数据内容是最新的 */
        /*
         * i_size must be checked after we know the page is Uptodate.
         *
         * Checking i_size after the check allows us to calculate
         * the correct value for "nr", which means the zero-filled
         * part of the page is not copied back to userspace (unless
         * another truncate extends the file - this is desired though).
         */
/*下面这段代码是在page中的内容ok的情况下将page中的内容拷贝到用户空间去，主要的逻辑分为检查参数是否合法进性拷贝操作*/
/*合法性检查*/
        isize = i_size_read(inode);
        end_index = (isize - 1) >> PAGE_SHIFT;
        if (unlikely(!isize || index > end_index)) {
            put_page(page);
            goto out;
        }


        /* nr is the maximum number of bytes to copy from this page */
        nr = PAGE_SIZE;
        if (index == end_index) {
            nr = ((isize - 1) & ~PAGE_MASK) + 1;
            if (nr <= offset) {
                put_page(page);
                goto out;
            }
        }
        nr = nr - offset;


        /* If users can be writing to this page using arbitrary
         * virtual addresses, take care about potential aliasing
         * before reading the page on the kernel side.
         */
        if (mapping_writably_mapped(mapping))
            flush_dcache_page(page);


        /*
         * When a sequential read accesses a page several times,
         * only mark it as accessed the first time.
         */
        if (prev_index != index || offset != prev_offset)
            mark_page_accessed(page);
        prev_index = index;


        /*
         * Ok, we have the page, and it's up-to-date, so
         * now we can copy it to user space...
         */
         /* 将数据从内核态复制到用户态 */
        ret = copy_page_to_iter(page, offset, nr, iter);
        offset += ret;
        index += offset >> PAGE_SHIFT;
        offset &= ~PAGE_MASK;
        prev_offset = offset;


        put_page(page);
        written += ret;
        if (!iov_iter_count(iter))
            goto out;
        if (ret < nr) {
            error = -EFAULT;
            goto out;
        }
        continue;


page_not_up_to_date:
        /* Get exclusive access to the page ...互斥访问 */
        error = lock_page_killable(page);
        if (unlikely(error))
            goto readpage_error;


page_not_up_to_date_locked:
        /* Did it get truncated before we got the lock? */
/* 获取到锁之后，发现这个page没有被映射了，
* 可能是在获取锁之前就被其它模块释放掉了，重新开始获取lock*/
        if (!page->mapping) {
            unlock_page(page);
            put_page(page);
            continue;
        }
        /* Did somebody else fill it already? */
         /* 获取到锁后发现page中的数据已经ok了，不需要再读取数据 */
        if (PageUptodate(page)) {
            unlock_page(page);
            goto page_ok;
        }


readpage:
        /* 数据读取操作
         * A previous I/O error may have been due to temporary
         * failures, eg. multipath errors.
         * PG_error will be set again if readpage fails.
         */
        ClearPageError(page);
        /* Start the actual read. The read will unlock the page. */
        error = mapping->a_ops->readpage(filp, page);
         …
        if (…error) {
            ….
            goto readpage_error;
        }
          …
        goto page_ok;


readpage_error:
        /* UHHUH! A synchronous read error occurred. Report it，同步读取失败 */
        put_page(page);
        goto out;


no_cached_page:
        /* 系统中没有数据，又不进行预读的情况，显示的分配page，并读取page
         * Ok, it wasn't cached, so we need to create a new page.. */
        page = page_cache_alloc_cold(mapping);
        …
        error = add_to_page_cache_lru(page, mapping, index,
                mapping_gfp_constraint(mapping, GFP_KERNEL));
        if (error) {
            …
            goto out;
        }
        goto readpage;
    }


out:
    ra->prev_pos = prev_index;
    ra->prev_pos <<= PAGE_SHIFT;
    ra->prev_pos |= prev_offset;


    *ppos = ((loff_t)index << PAGE_SHIFT) + offset;
    file_accessed(filp);
    return written ? written : error;
}

       文件系统通过预读机制将磁盘上的数据读入到page cache中

1.4 Page Cache层

Page Cache是文件数据在内存中的副本，因此Page Cache管理与内存管理系统和文件系统都相关：一方面Page Cache作为物理内存的一部分，需要参与物理内存的分配回收过程，另一方面Page Cache中的数据来源于存储设备上的文件，需要通过文件系统与存储设备进行读写交互。从操作系统的角度考虑，Page Cache可以看做是内存管理系统与文件系统之间的联系纽带。因此，Page Cache管理是操作系统的一个重要组成部分，它的性能直接影响着文件系统和内存管理系统的性能。
本文不做详细介绍，后续讲解。

1.5 通用块层

同IO写流程分析。

1.6 IO调度层

同IO写流程分析。

1.7 设备驱动层

 同IO写流程分析

1.8 设备层

暂不分析。
