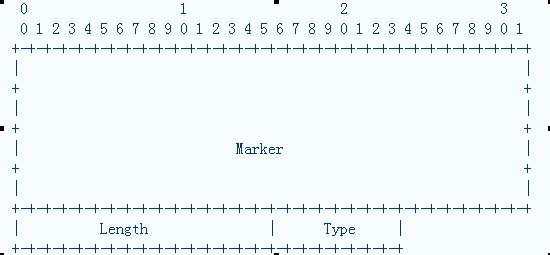

一，BGP包头格式：

当TCP目的端口号为179时，说明下个包头是BGP包。下面是BGP包的包头格式。

Ø        Maker(16字节)-------全为1，否者，标记的值要使用认证机制来计
算（认证机制是通过认证信息的一部分来指定的）。标记可以用来探测BGP对端的同步丢失，
认证进入的BGP消息。

Ø        Length(2字节)-------BGP包全长，长度的值必须最少19字节最大4096字节。

Ø        Type(1字节)---   1 - OPEN
                 2 - UPDATE
                 3 - NOTIFICATION
                 4 – KEEPALIVE

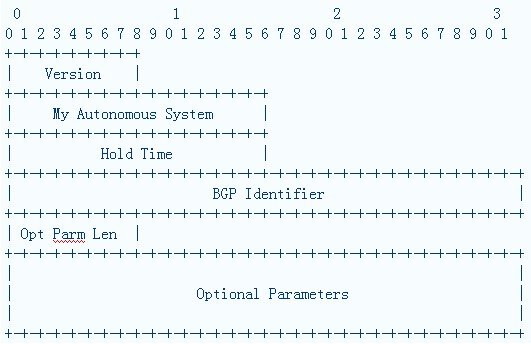

二、OPEN消息格式：

Ø        Version(1字节)-----当前的BGP版本号为4

Ø         My Autonomous System（2字节）----发送者自制系统号

Ø         Hold Time（2字节）----BGP hold time 为180秒。

Ø         BGP Identifier（4）----发送者的BGP router-ID.

Ø         Optional Parameters Length（可选参数长度）（1字节）:如果这个域是0，说明没有可选参数。

Ø         Optional Parameters（可选参数）:

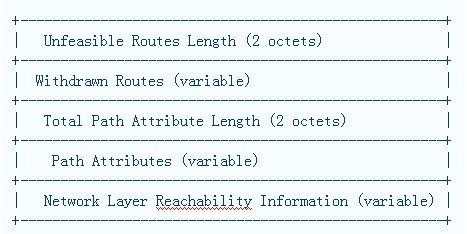

三、UPDATE报文格式

Ø         Unfeasible Routes Length（不可用路由长度）----2字节，指示了撤销路由的字节总长度。0说明没有撤销路由， UPDATE消息内部没有撤销路由。

Ø         Withdrawn Routes （撤销路由）----如果没有撤销路由则无此字段，如果有撤销路由，此字段列出所撤销的路由条目。

Ø         Total Path Attribute Length（总的路径属性长度）----2字节，0代表在UPDATE消息中没有网络层可达信息域。

Ø         Path Attributes（路径属性）：

在每一个UPDATE消息中有可能有多个路径属性对。每一个路径属性对包括Attribute Flags 、Attribute type code 、Attribute Data Length三个字段。Attribute Flags 、Attribute type code各占位1个字节。

1.Attribute Flags的八位分别表示：



	代表意义	若为0	若为1
第一高位	可选比特	公认属性	可选属性
第二高位	转发比特	非转发属性	转发属性
第三高位	部分比特	包括在可选转发属 性内的信息是部分的	包括在可选转发属 性内的信息是完整的
第四高位	扩展长度比特	属性长度为1字节	属性长度为2字节
后四位	没有定义	没有被使用，置零



2. Attribute type code：指明是什么属性。其中：

                     1： ORIGIN

                     2：AS_PATH

                     3：NEXT_HOP

                     4：MULTI_EXIT_DISC

                     5：LOCAL_PREF

                     6：ATOMIC_AGGREGATE

                     7: AGGREGATOR

3.如果果属性标志字节的扩展长度比特被设置为0，路径属性的第三个字节包含了属性数据的字节长度。
     如果属性标志字节的扩展长度比特设置为1，那末路径属性的第三和第四个字节包含了属性数据的字节长度。

Ø         Network Layer Reachability Information（网络层可达信息）:

四、keepalive报文只包含BGP包头19字节

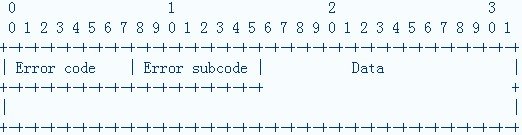

五、NOTIFICATION报文格式：

错误码如下：

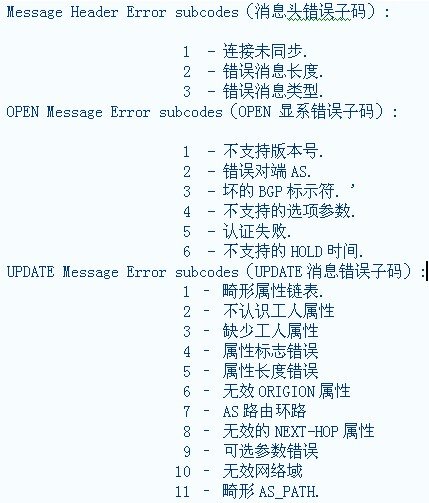

错误子码如下：
