Faster R-CNN

Faster R-CNN: Two-Stage 目标检测算法

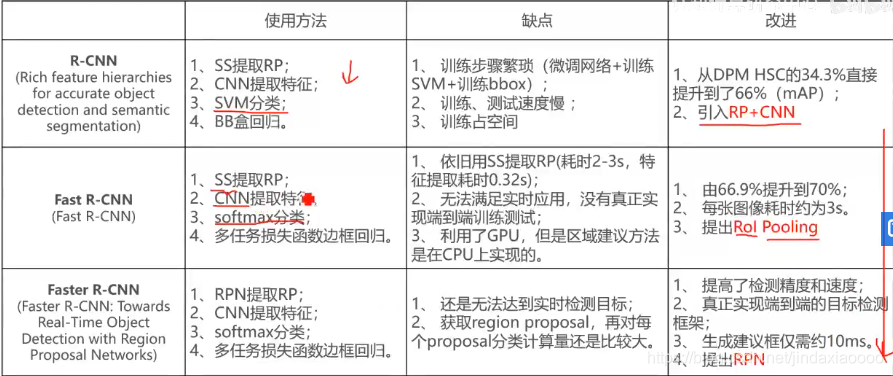

一、原理

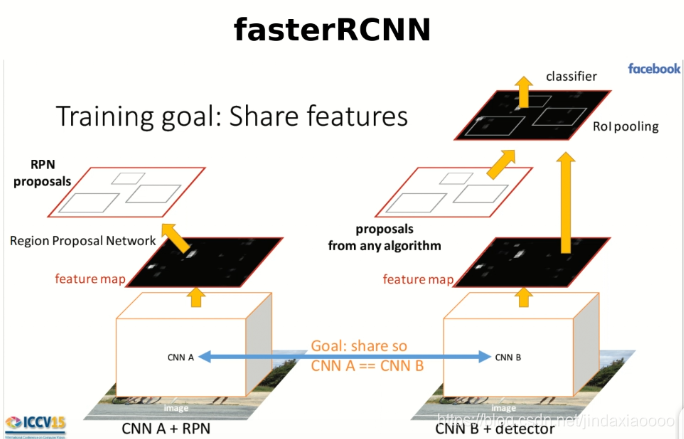

Faster R-CNN = RPN+Fast R-CNN
1）CNNA+RPN 粗略地挑选出候选框推荐给到Fast R-CNN，这里只挑选不分类
2）CNNB+Fast R-CNN进行精确地分类和边界回归，两者的共享单元为CNN(CNN A=CNN B),Feature map。因为Feature map由CNN得到，所以平时只说共享单元为Feature map。

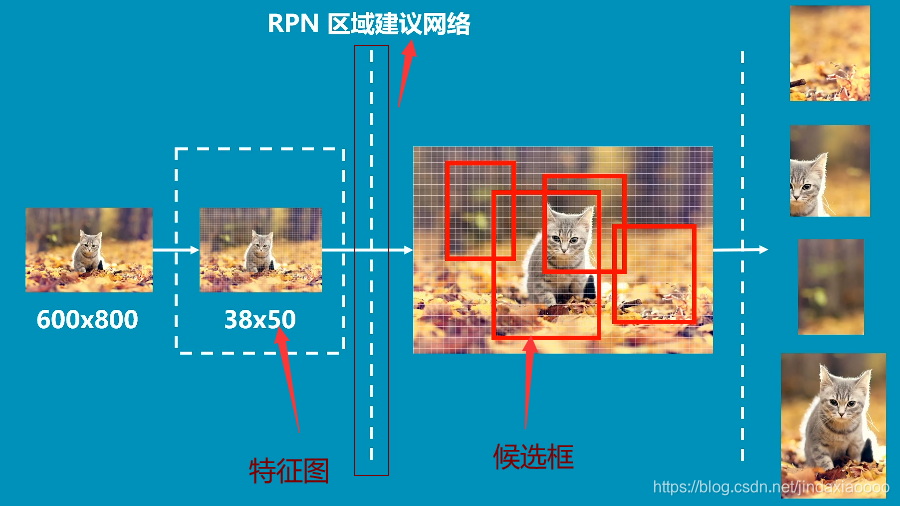

粗略地挑选出候选框
注：这里用原图表示了特征图，feature map和原图的关系为：
feature map是由原图下采样得到的，所以feature map中的一点就相当于原图中的一部分感受野

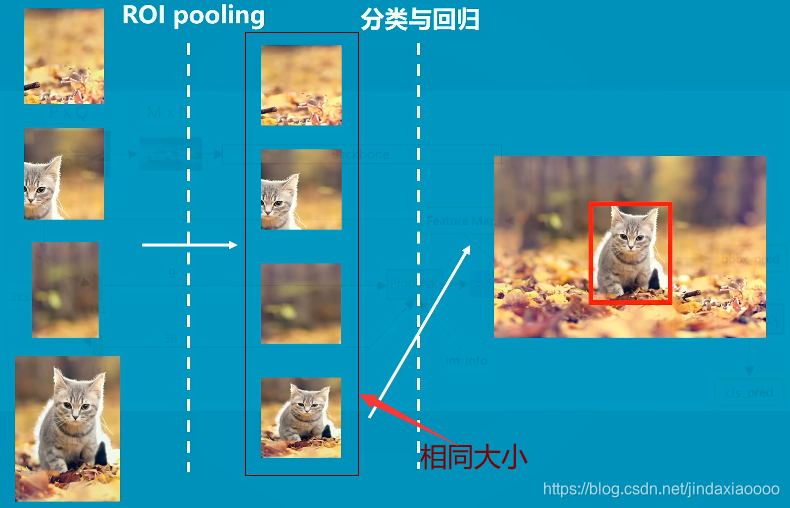

精确分类和边界回归

二、主干网络的执行思路

步骤：
1）Faster R-CNN一般会把输入图片的短边固定成600
2）Faster R-CNNK可以采用多种特征提取网络backbone，常用的有VGG，Resnet，Xception等等，本文采用的是Resnet网络。

ResNet50：
ResNet50有两个基本的块，分别名为Conv Block和Identity Block，其中Conv Block输入和输出的维度是不一样的，所以不能连续串联，它的作用是改变网络的维度；Identity Block输入维度和输出维度相同，可以串联，用于加深网络的。

Conv Block的结构如下：

Identity Block的结构如下：

这两个都是残差网络结构。

Faster-RCNN的主干特征提取网络部分只包含了长宽压缩了四次的内容，第五次压缩后的内容在ROI中使用。即Faster-RCNN在主干特征提取网络所用的网络层如图所示。

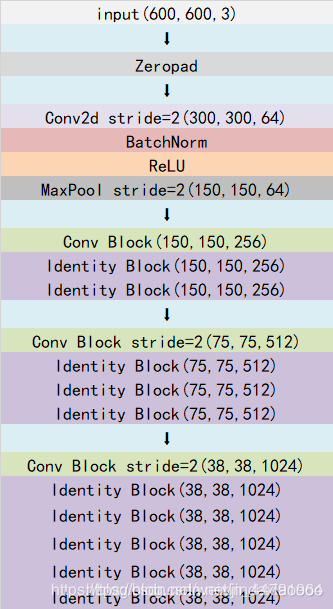

以输入的图片为600x600为例，shape变化如下：
3）粗略选取候选框（Proposal regions）

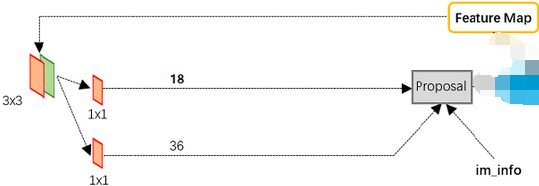

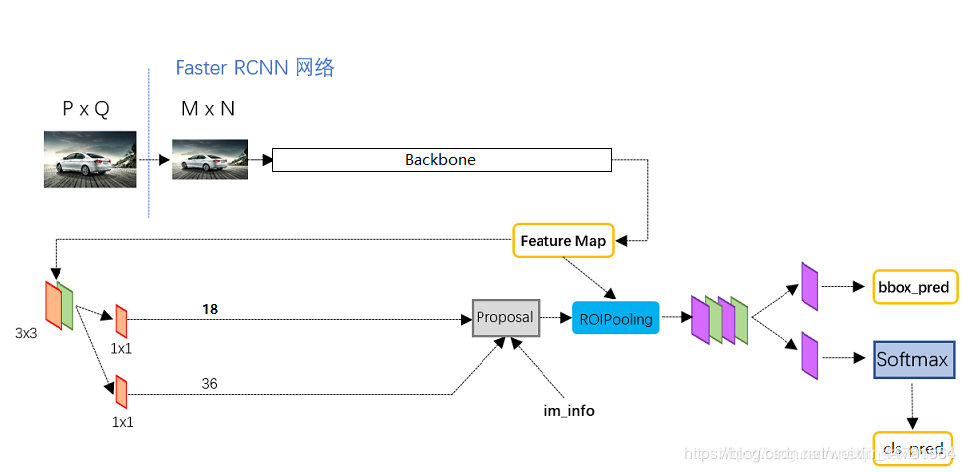

获得的公用特征层在图像中就是Feature Map，其有两个应用，一个是和ROIPooling结合使用、另一个是进行一次3x3的卷积后，进行一个18通道的1x1卷积，还有一个36通道的1x1卷积。
在Faster-RCNN中，num_priors也就是先验框的数量就是9，所以两个1x1卷积的结果实际上也就是：

9 x 4的卷积的结果会对这些先验框指针对原图坐标进行调整，获得一个新的框，使其接近ground truth。

9 x 2的卷积 用于预测 公用特征层上 每一个网格点上 每一个预测框内部是否包含了物体。

当我们输入的图片的shape是600x600x3的时候，公用特征层的shape就是38x38x1024，相当于把输入进来的图像分割成38x38的网格，然后每个网格（共享特征层的网格）存在9个先验框，这些先验框有不同的大小，在图像上密密麻麻。

https://www.cnblogs.com/Terrypython/p/10584384.html

为什么是18，36通道？
首先我们知道有H x W个结果，我们随机取一点，它跟原图肯定是有个一一映射关系的，由于原图和特征图大小不同，所以特征图上的一个点对应原图肯定是一个框，然而这个框很小，比如说8 x 8，这里8是指原图和特征图的比例，所以这个并不是我们想要的框，那我们不妨把框的左上角或者框的中心作为锚点（Anchor），然后想象出一堆框，具体多少，聪明的读者肯定已经猜到，K个，这也就是图中所说的K anchor boxes（由锚点产生的K个框）；换句话说，H x W个点，每个点对应原图有K个框，那么就有H x W x k个框默默的在原图上，那RPN的结果其实就是判断这些框是不是物体以及他们的偏移；那么K个框到底有多大，长宽比是多少？这里是预先设定好的，共有9种组合，所以k等于9，最后我们的结果是针对这9种组合的，所以有H x W x 9个结果，也就是18个分数和36个坐标；
