睿普康集成电路有限公司成立于2019年4月，公司注册在合肥，主要从事智能物联网芯片的设计、开发、测试以及销售业务，同时为客户提供技术支持服务。其技术和产品主要应用于数据通讯、智能物联网、电力通信、智能家居，安防监控，数字电视，网络通讯等领域，是一家专注于智能物联网领域的芯片设计公司。

目前这颗芯片也是国产POE/PSE芯片第一颗产品，是国产芯片的佼佼者，产品也是超高宽温产品，也在很多行业大客户试产乃至量产，在主控IP175，IP178或RTL8370，全志，RK等主控都量产过。如果广大电子发烧友需要详细资料或技术支持，请联系吧主名字

RPC304A

1.概述

RPC304A 作为 PSE 控制器 IC 是 POE 供电系统的管理设备，在中跨或端跨节点，通过连接电缆给 受电设备 PD 供电。RPC304A 可通过 I2C 从机接口进行控制，最多可支持 8 个芯片的级联用。

RPC304A 符合 IEEE 802.3AF-2003 和 802.3AT-2009 标准，具备负载检测、功率分级检测、上电浪涌电流限制以及空载、超载、限流、短路保护和过温保护等功能。

特性

⚫ 兼容 IEEE 802.3AF-2003 和 802.3AT-2009 标准

⚫ 单电源供电，输入电压范围 44~57V

⚫ 支持 4 路独立的供电端口

⚫ 内建 FET 功率管

⚫ 实时的短路和过温保护

⚫ 空载检测

⚫ 超载和限流保护

⚫ 端口功率可配置以及功率限制

⚫ 总电流限制

⚫ 内建 3.3V LDO

⚫ 支持 I2C 接口，最多可支持 8 x RPC304A 的级联

⚫ 封装和工作温度范围：48 Pin(7mmx7mm) QFN, -40~85℃

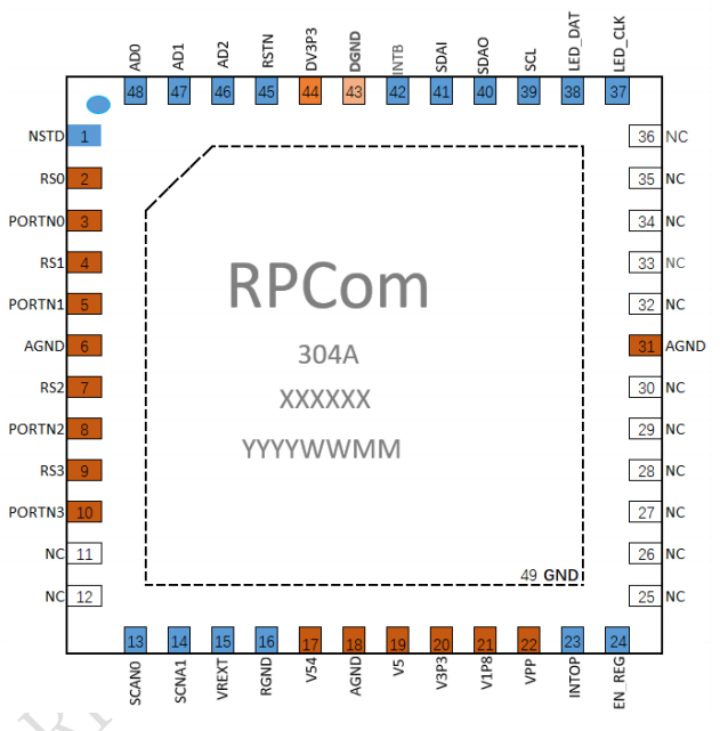

1. 引脚图

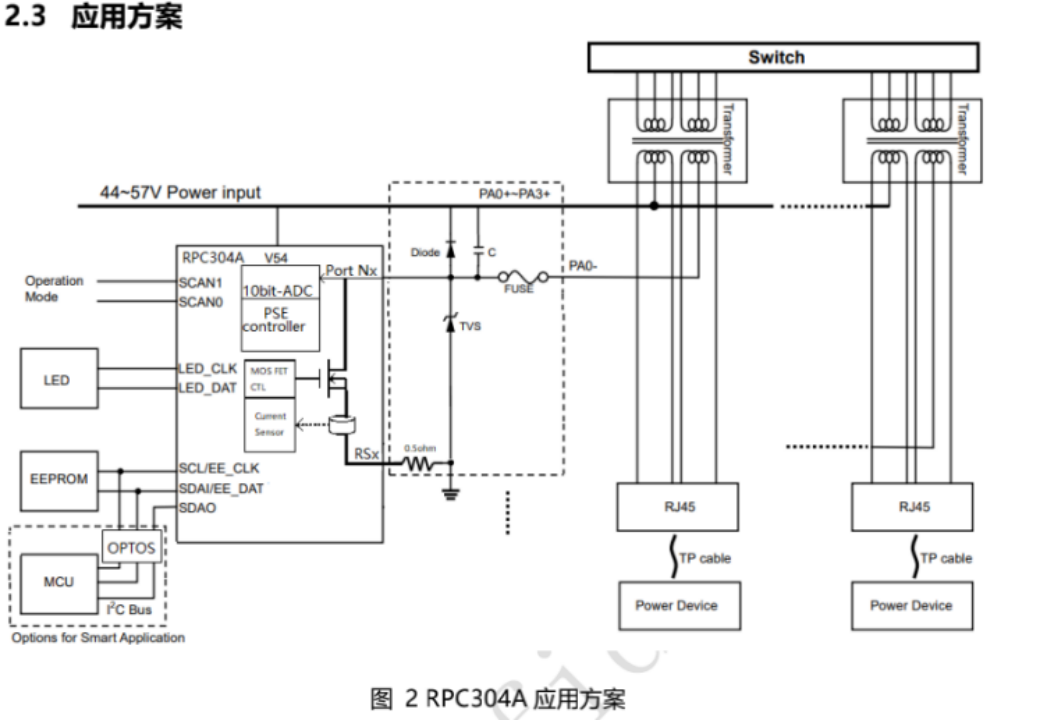

2. 引用图



本人在芯片公司很多年主要做以太网控制芯片，PHY芯片，视频转换，音频转换，电源芯片，USB相关等产品线，如有需要可以多多交流，也能技术支持，期望能帮助您，谢谢！
