单片机学习记录——继电器

最新推荐文章于 2024-09-21 10:08:54 发布
最新推荐文章于 2024-09-21 10:08:54 发布
阅读量1k 收藏 17
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 51单片机学习记录
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jiaruitao777/article/details/80703452
本文介绍了单片机如何通过控制继电器实现弱电控制强电，讲解了硬件连接，包括电路图中继电器与单片机的接口细节。在软件设计部分，提到了使用独立按键切换继电器状态的实现方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

继电器简介

单片机接继电器电路，用偏小的信号，达到直接控制大电流负载的目的，即弱电控制强电。单片机的引脚输出来控制继电器的闭合与断开。

硬件连接
这里写图片描述

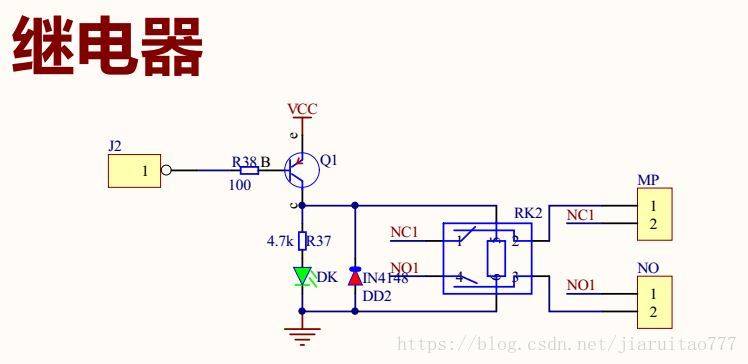

从电路图可得知，继电器只有一个接口J2与单片机相连接。当接低电平时，继电器闭合；当接高电平时，继电器断开。继电器的闭合可通过叫做DK的LED显示出来。

软件设计

/****************************************************
* 函 数 名         : relay_on
* 函数功能         : 使继电器闭合
* 输    入         : 无
*
