教你怎样用网络分析仪测线损

只要是测试通讯类产品，其射频线都是要测试线损的，例如测试手机、蓝牙、wifi模块、电脑、GPS等都需要射频线，这里小编跟大家分享一下怎样测这类线的线损。

网分测线损具体操作如下：

1、归零（从PORT2引出线到PORT1）。按PRESET，按OK，按MeasurementS11,选S12，按START输入750M，按STOP输入950M，按CAL，选CALIBRATE，按Response(thru),按thru/thru,按DONE。

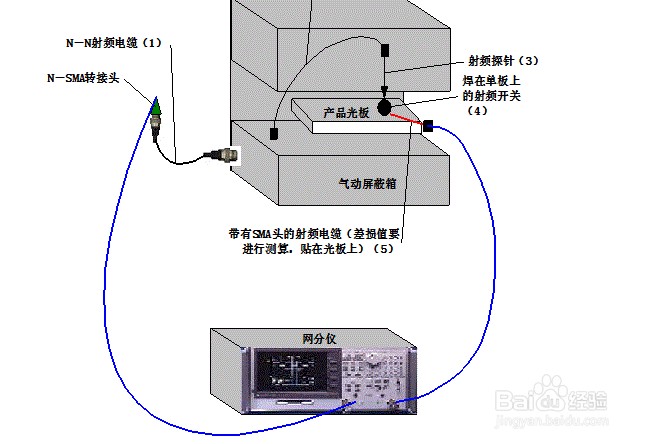

2、构成通路。从PORT2引出的线（通过一条线，这条线的两个头和连接的两条线都匹配），连到气动屏蔽箱内部的射频线，PORT1连N-N头射频线到气动屏蔽箱外部的射频接口，构成通路。

3、按MARKER，测850附近的值。

4、计算衰减值：真实衰减值＝最终测量衰减值－那条线和两个转接头的衰减值

5、最终值=真实衰减值+射频针的值。
