Wireshark 中的 I/O 图形窗口

Wireshark 真正方便的部分之一是能够以真正有用的方式（例如图表）查看我们捕获的所有数据。如果我们想查看有多少流量流经我们的网络，这可能非常有用，如果我们有大量数据需要筛选，这将非常有用。Wireshark 的 I/O 图是使用捕获文件中存在的数据包创建的基本图之一。它帮助我们以多种方式绘制数据包和协议数据。

跟踪文件的 I/O 图 ：

要在 Wireshark 中打开跟踪文件的“I/O Graph”，请执行以下步骤：

• 通过选择要分析的网络来启动 Wireshark。

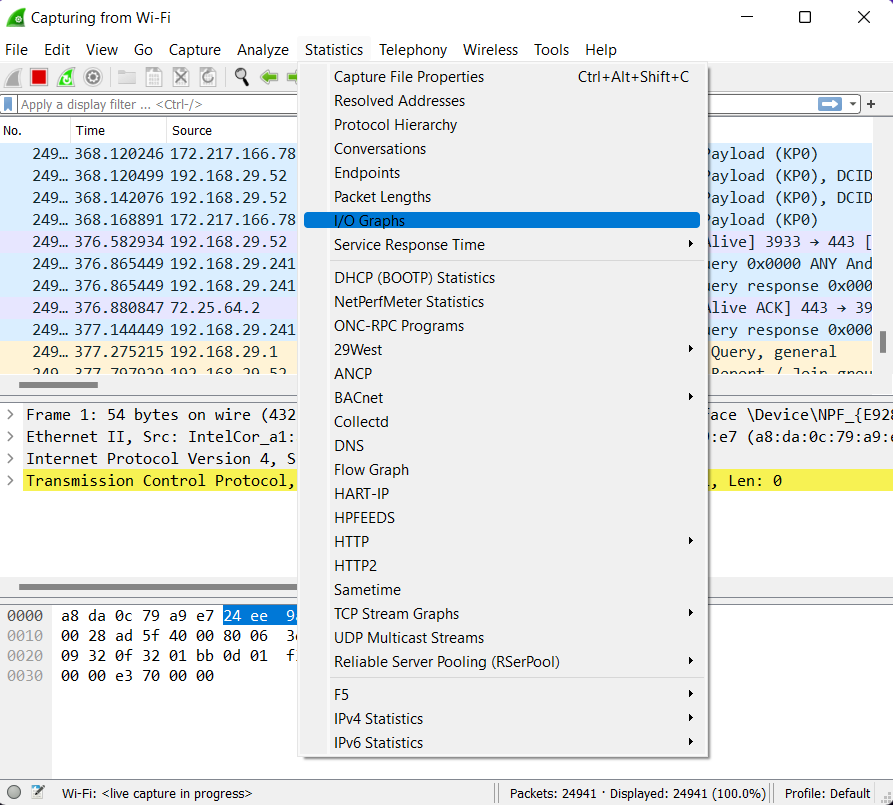

• 现在进入 Wireshark 并单击 Statistics→ I/O Graph 菜单或工具栏项。



然后，这将打开 Wireshark 的“I/O Graph”窗口。

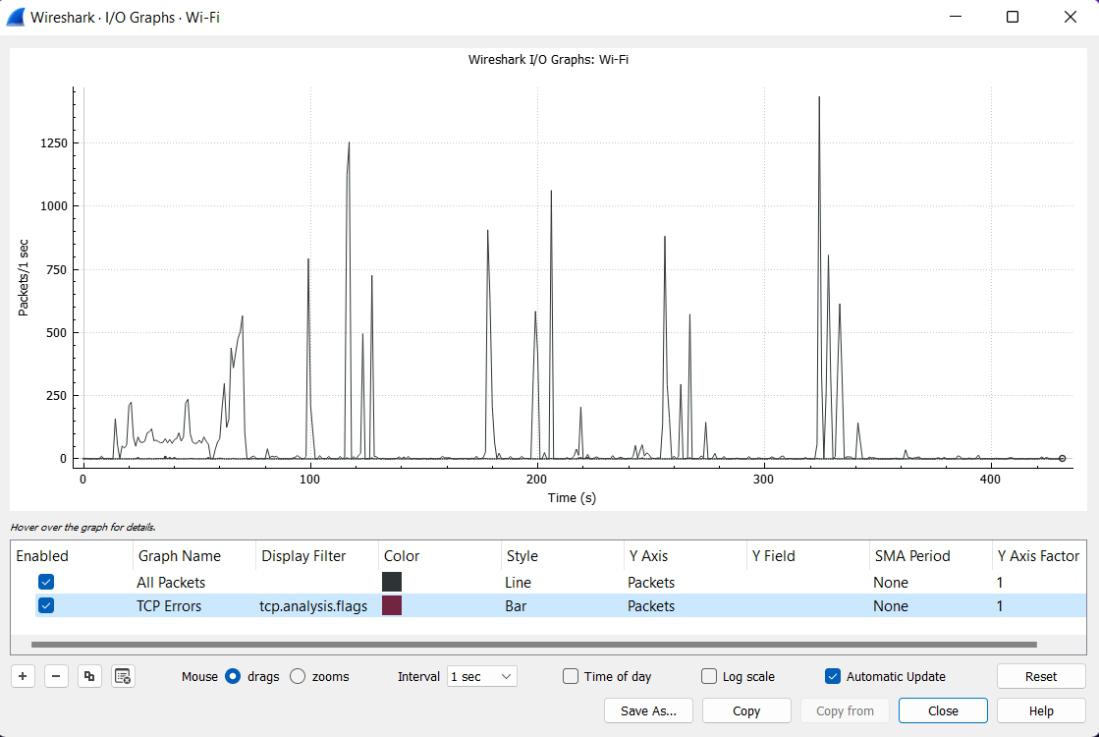

上面的 I/O Graph （I/O 图形） 窗口屏幕截图显示了捕获的、高度可配置的网络数据包的图形。此图表显示捕获文件中存在的所有流量，以每秒数据包数（字节/位）为单位。默认情况下，x 轴表示以秒为单位的时间，y 轴表示每个时钟周期的数据包数。可以更改 x 轴和 y 轴的比例。时间间隔可以修改，我们也可以将刻度从线性刻度更改为对数刻度。

如果我们将鼠标悬停在图表线上，我们可以看到每个间隔中数据包的详细信息，单击图表会将我们带到 Wireshark 主窗口数据包列表中的链接数据包。


可以使用以下选项配置图形：

• 图表名称：该列显示此图表的名称。
• 显示过滤器：应用 display filter 会将图形限制为与原始 filter 匹配的数据包。
• 颜色：用于选择图表的线条、条形或点的颜色模式。
• 风格： 用于选择图形数据的可视化表示，例如通过绘制线条、条形、圆圈等。
• Y 轴：Y axis 的值可以是以下值之一：

1. 数据包、字节或位
2. SUM（Y 字段）： 每个间隔在 “Y Field” 中指定的字段的值之和。
3. COUNT FRAMES （Y FIELD）： 每个间隔包含 “Y Field” 中指定的字段的帧数。
4. COUNT FIELDS（Y FIELD）：每个间隔在 “Y Field” 中指定的字段实例数。
5. MAX（Y 字段）： 每个间隔的指定 “Y Field” 的最大值。
6. MIN（Y 字段）： 每个间隔的指定 “Y Field” 的最小值。
7. AVG（Y 字段）： 每个间隔的指定 “Y Field” 的算术平均值。
8. LOAD（Y 字段）： 如果 “Y Field” 设置为相对时间值，则为 “Y Field” 值之和除以间隔时间。

• SMA 周期：它显示指定间隔期间的平均值。

此外，还提供了以下控件：

• “ + ”： 它将添加新图表。
• “ – ”：它将删除之前添加的图表。
• 复制： 它将复制所选图形。
• 清楚：它将删除所有图形。
• 间隔：它将设置图表的间隔周期。
• 当日时间： 它将时间从捕获开始的相对时间更改为 X 轴上的实际时间。
• 对数刻度： 它将 Y 轴的刻度从线性更改为对数刻度。


“Copy” 选项会将所选图表中的值以 CSV 格式复制到剪贴板，而 “Copy from” 选项将从另一个配置文件复制图表。
