在 CATIA 中创建飞机

•

• 只需 11 个简单的步骤即可创建一架飞机。这些步骤很容易理解，每一步都有多张图片。

• 步骤 1：打开 CATIA

  打开 CATIA V5

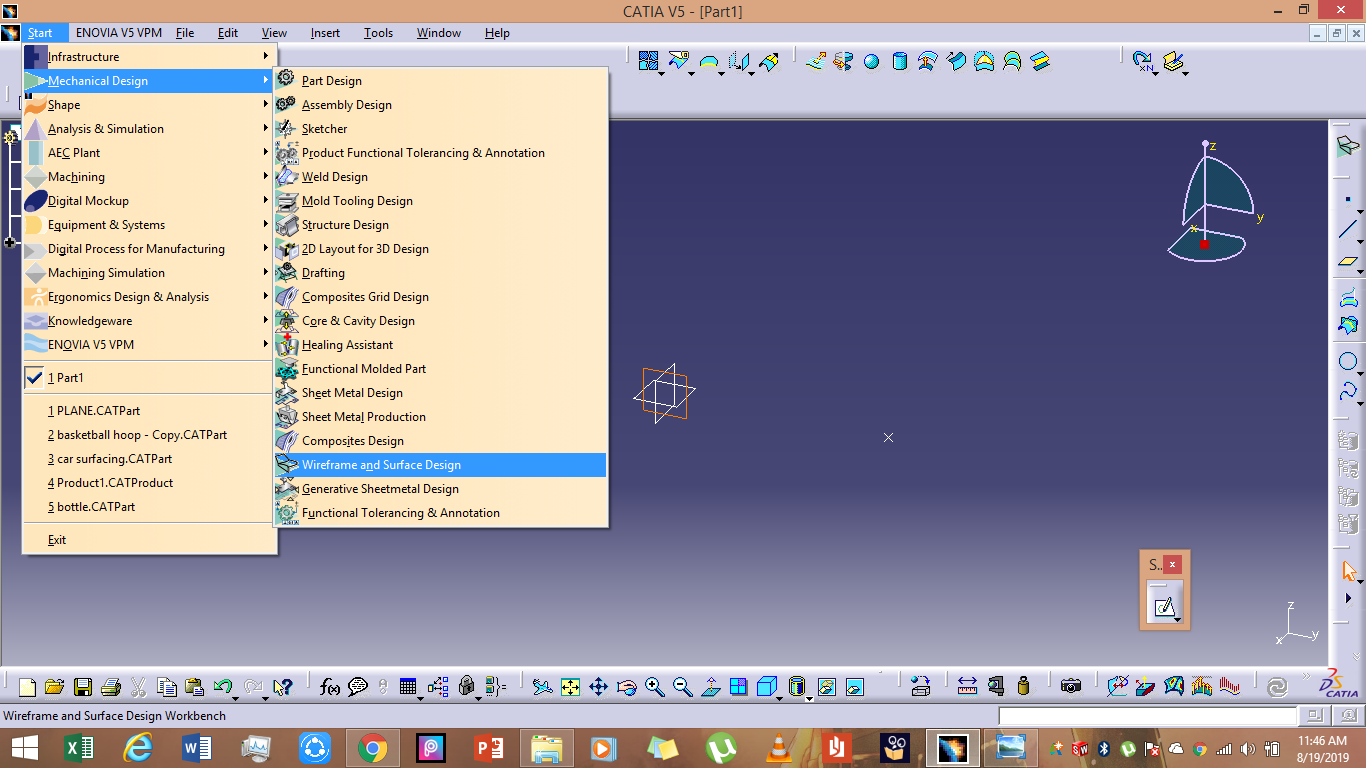

  转到开始 -- 机械设计 -- 线框和曲面设计。



  • 如果您想使用曲面创建模型，您可以打开“MULTI SECTIONS SOLID”，如果您想为模型创建实体，您可以转到零件设计。

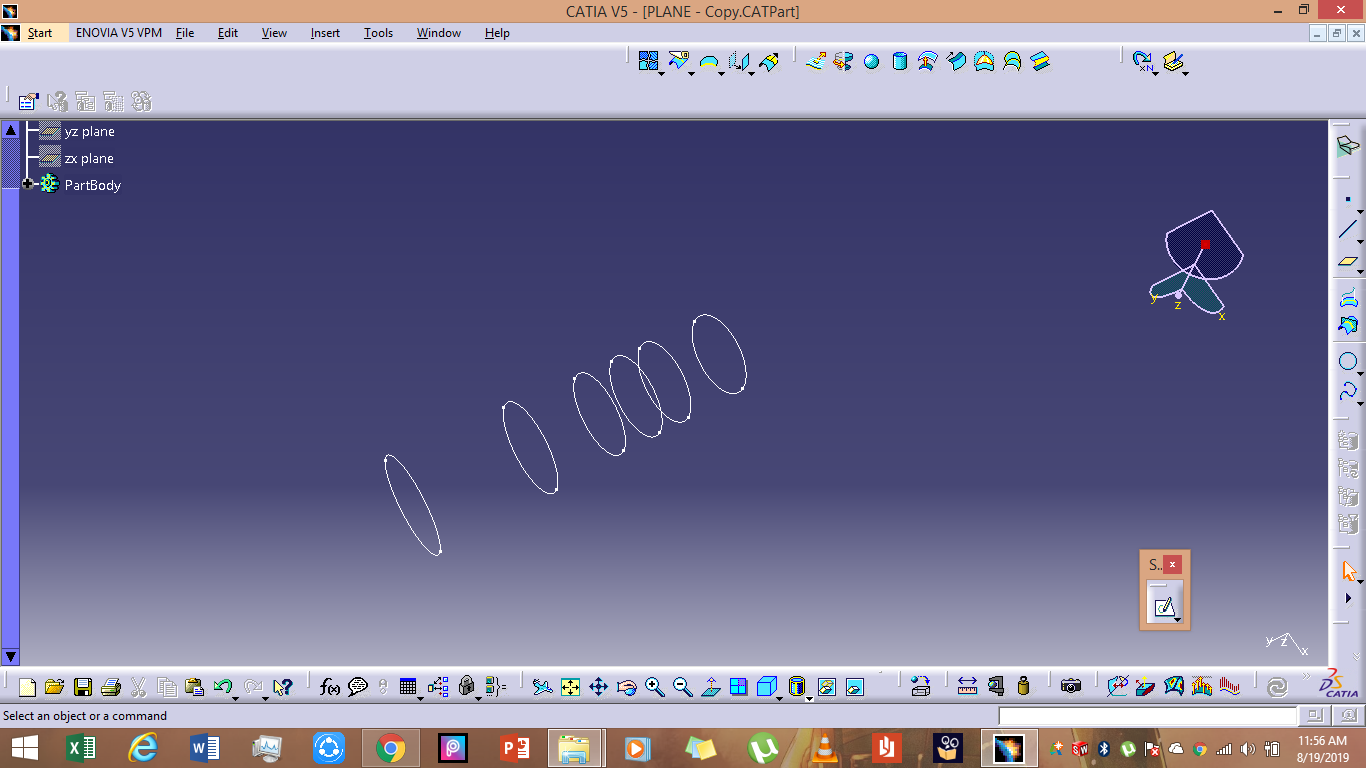

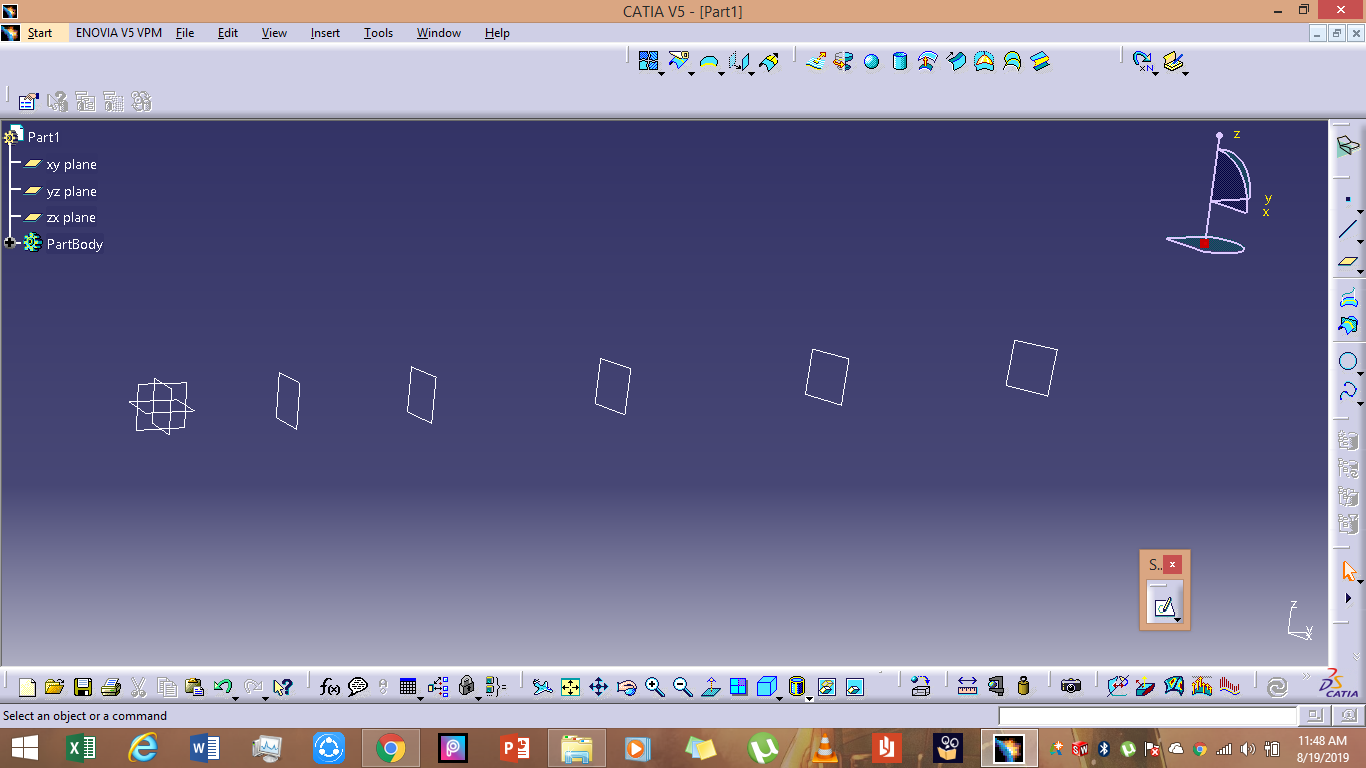

• 第 2 步：创建基准面

  现在你需要在你希望飞机主体所在的方向上创建多个平面，以 ZX 平面为参考。

  你也可以 多点 ，这也行得通。

  取您希望身体改变形状的距离的平面。



  根据所需的结构流创建形状。



  第 3 步：多截面表面

• 选择 “MULTI SECTIONS SURFACE” 并创建您在上一步中绘制的各种形状的表面。



  飞机的基本机身已经准备好了。

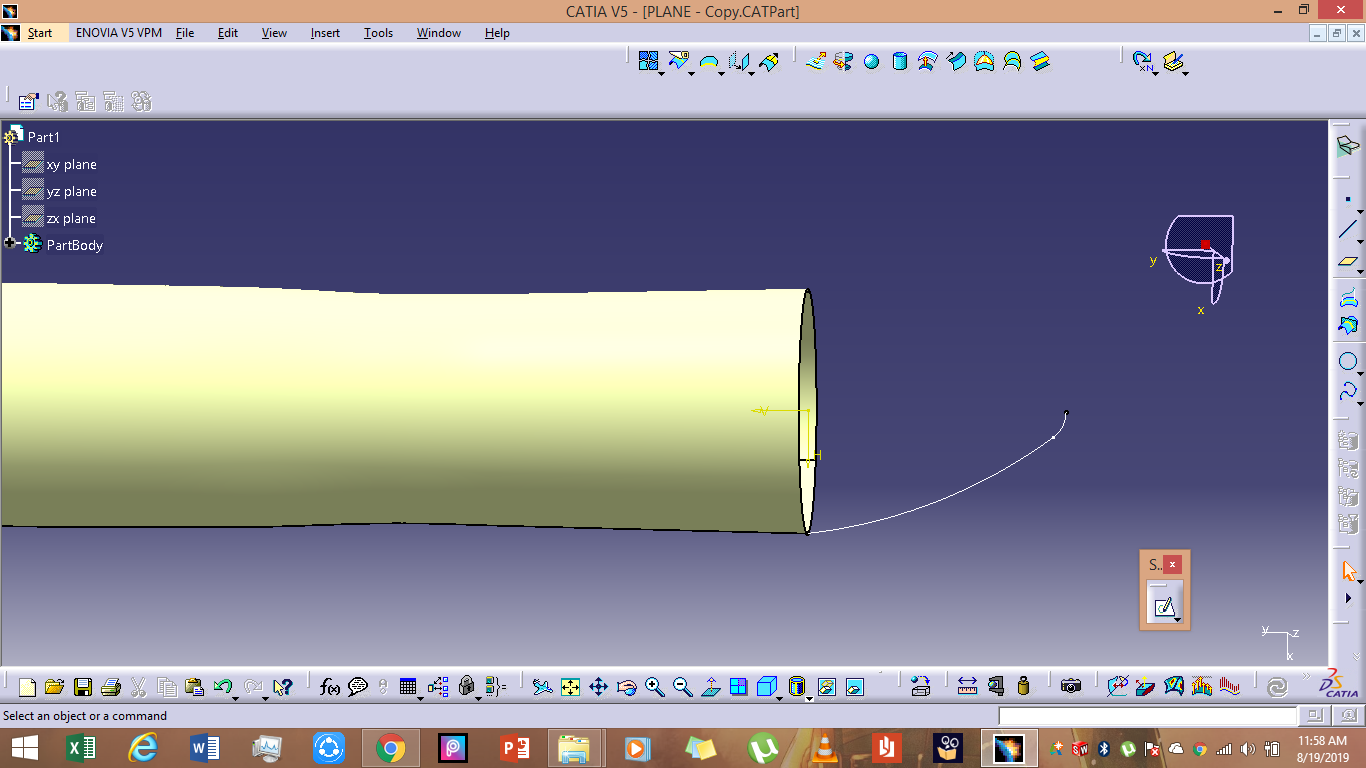

  步骤 4：创建平面的前部

• 选择 XY 平面并为 areoplane 的前部绘制轮廓。



  现在，您已经相应地绘制了轮廓，因此请围绕 Axis 旋转它。

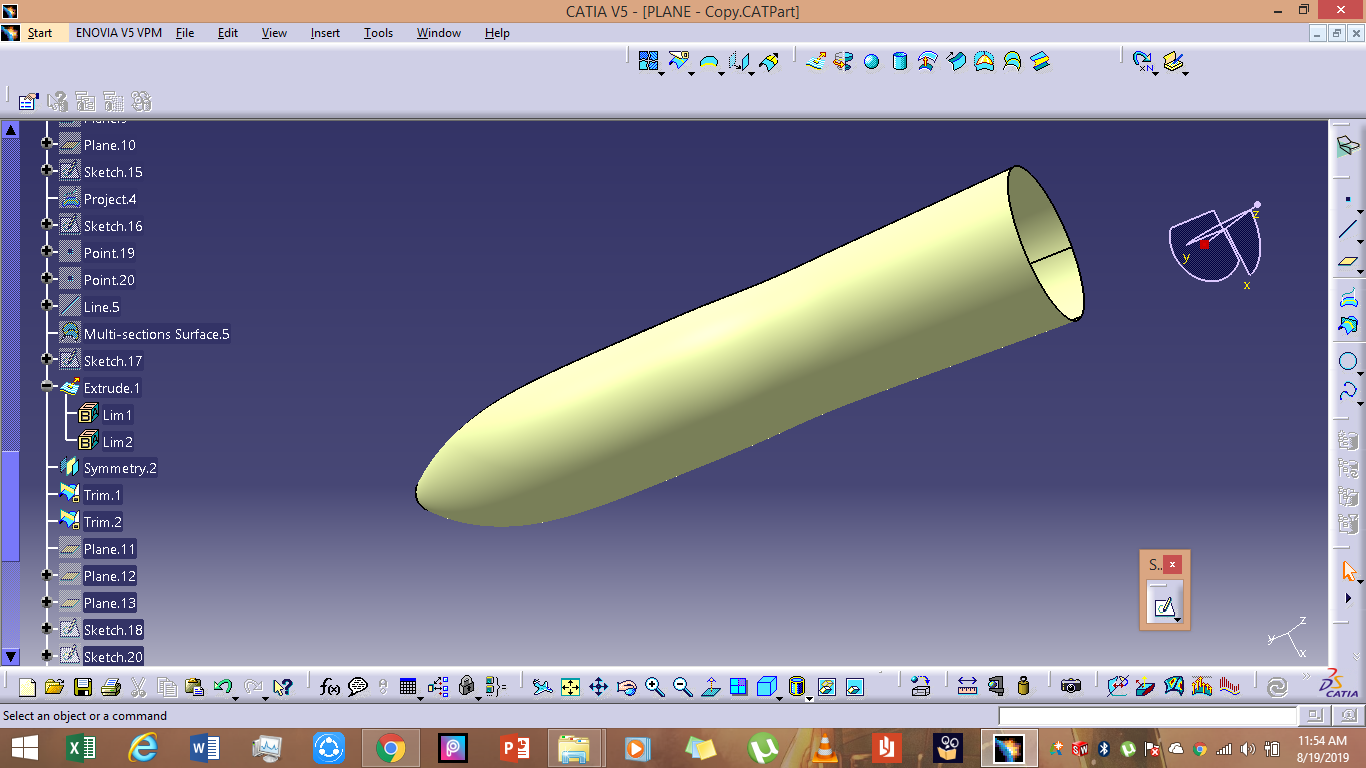

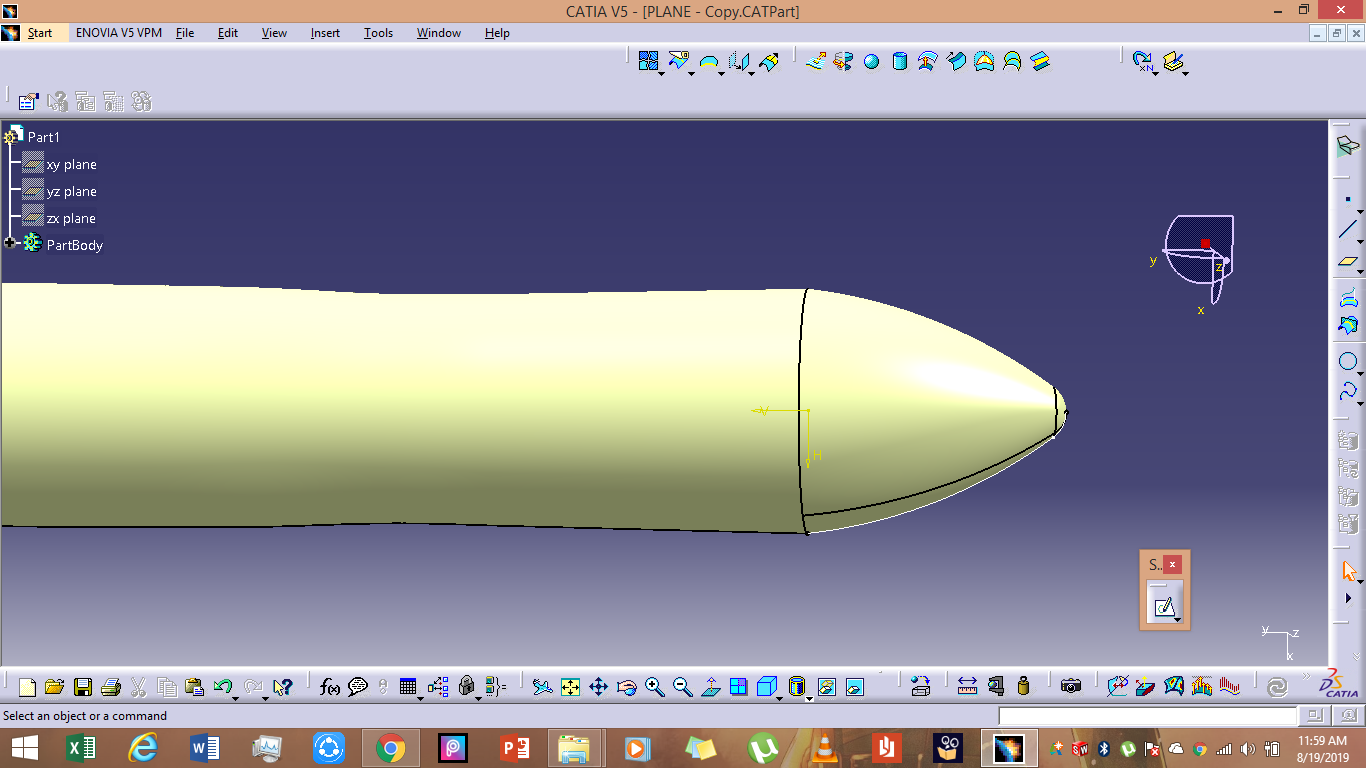

  飞机的前部已经准备好了。

• 第 5 步：创建 WINGS

  在距离 YZ 飞机一定距离处取一架飞机（至少在身体的距离处，它可以超过它）并绘制您希望飞机机翼采用的轮廓。



  选择另一个平面，距离您在此步骤中乘坐的上一个平面有一定距离。

  飞机必须在您希望伞体的距离。

  绘制类似的配置文件，但更小。

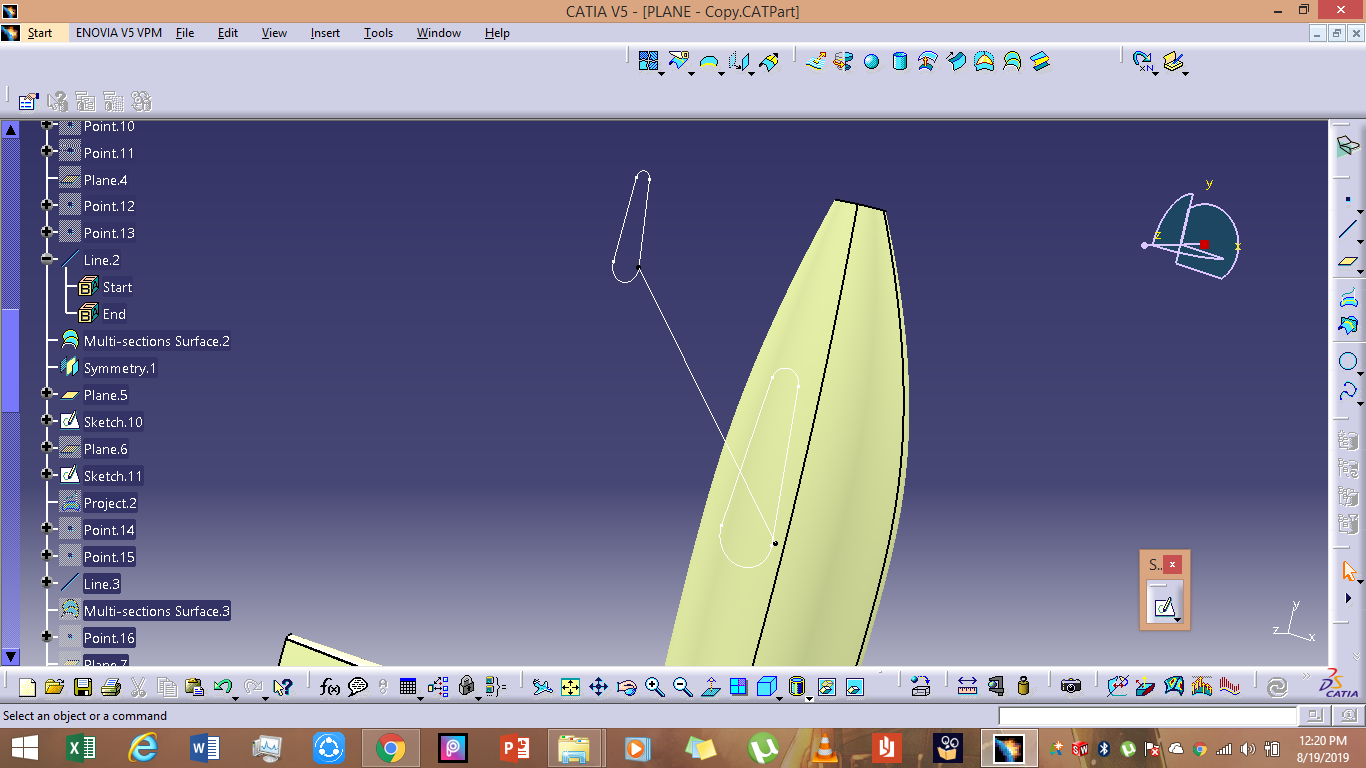

  在新创建的草图和先前草图的投影图像上获取点。

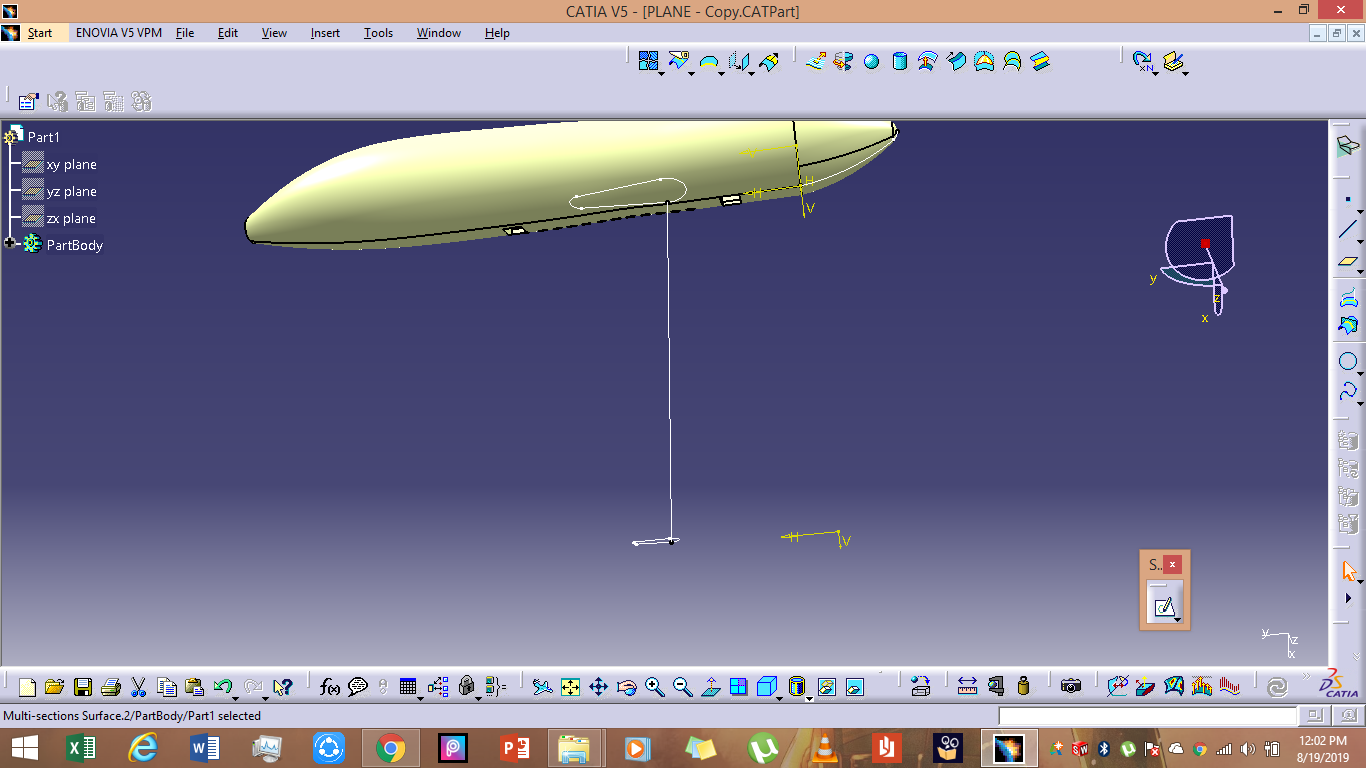

  在这两点之间画一条线。



  选择 “MULTI SECTIONS SURFACE” 命令，并沿线制作一个曲面作为样条曲线。



  将 “SYMMETRY” 用于另一侧的翅膀

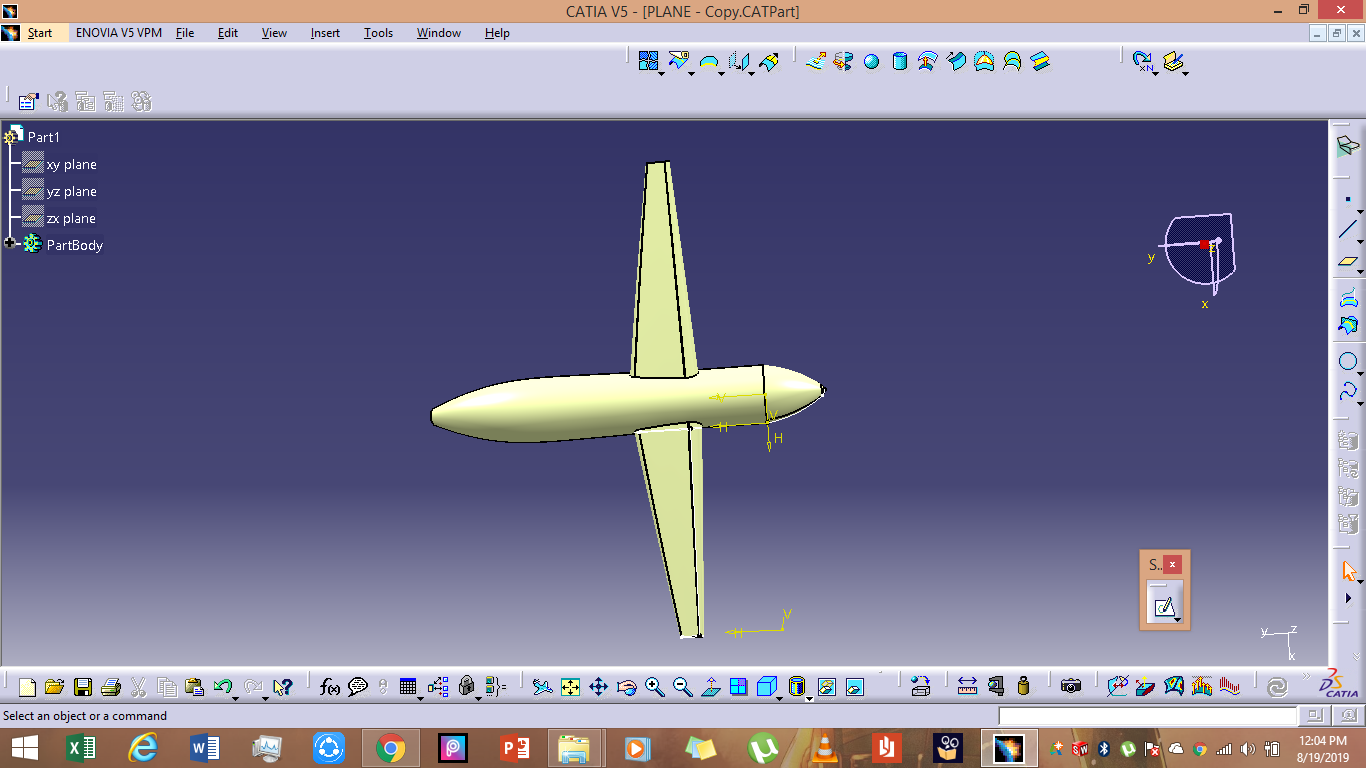

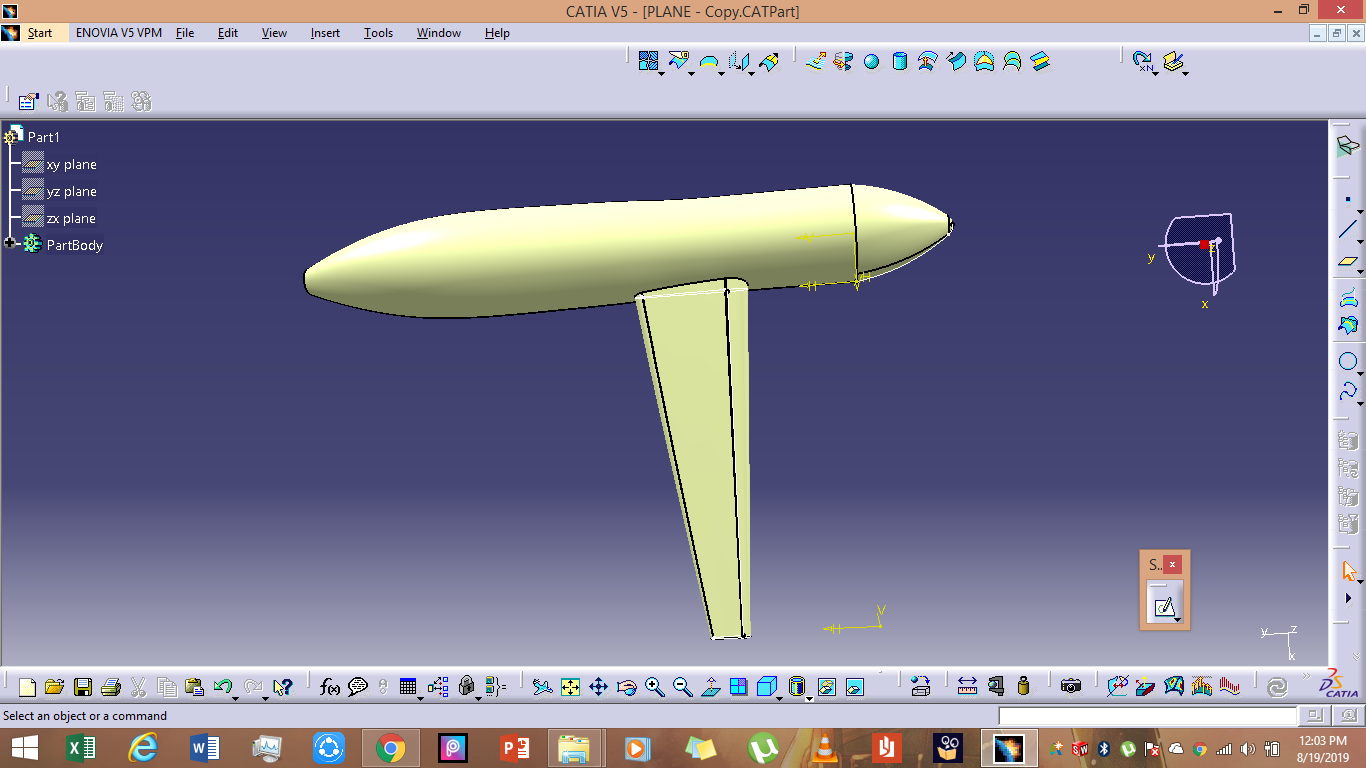

  你的翅膀已经准备好了。

  • 将绘制的轮廓投影到 aerolane 的车身上。

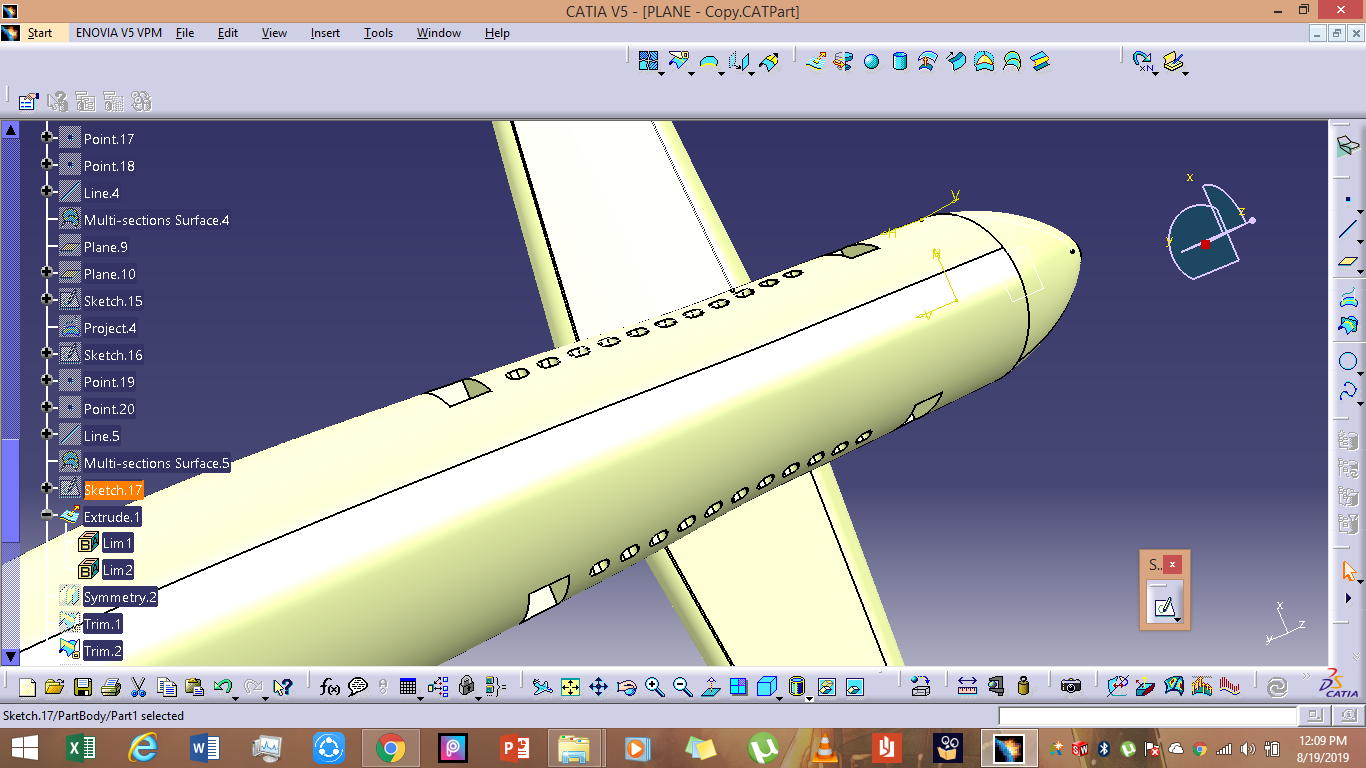

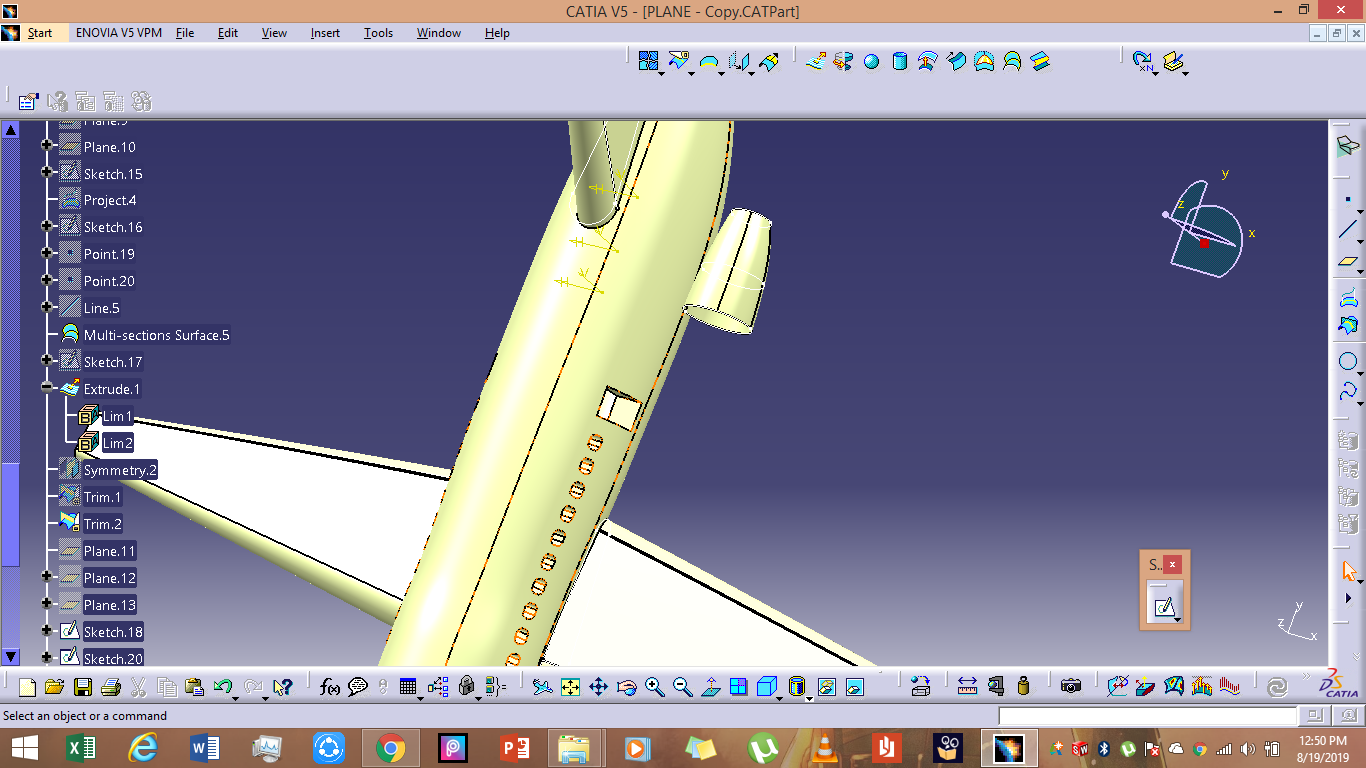

• 第 6 步：创建门窗

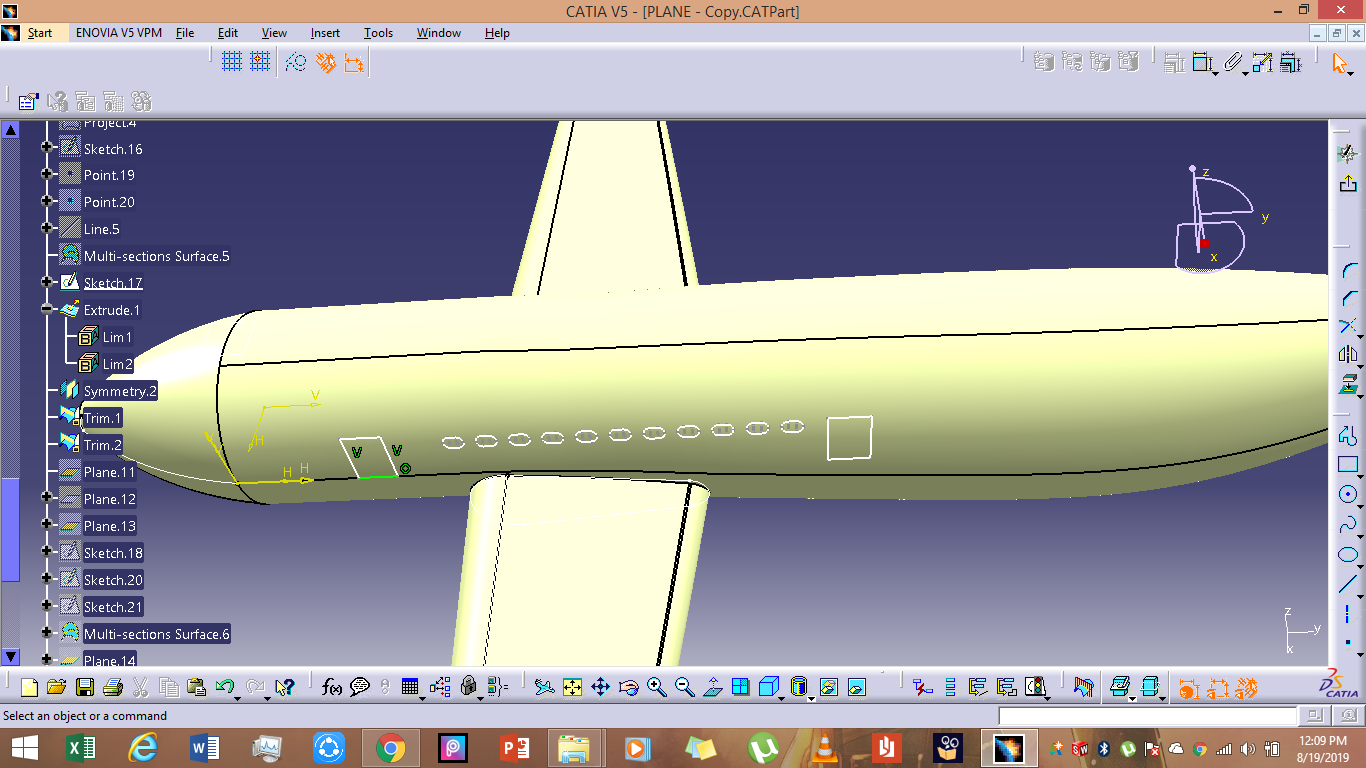

  制作一个平面并在您希望它们所在的地方绘制门窗。



  向外拉伸曲面。

  在另一侧做一个对称，或者如果你想改变两侧的布局，你也可以画 。

  现在修剪挤出的曲面。

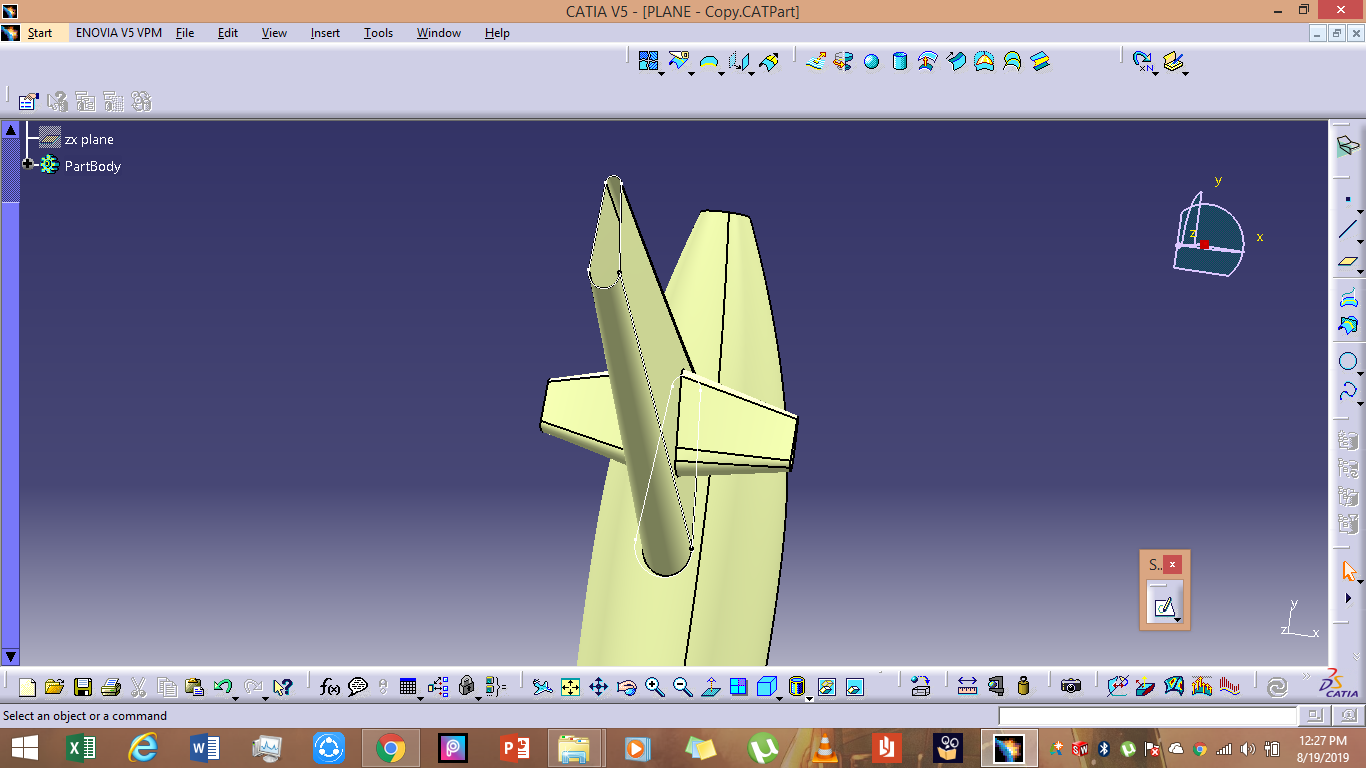

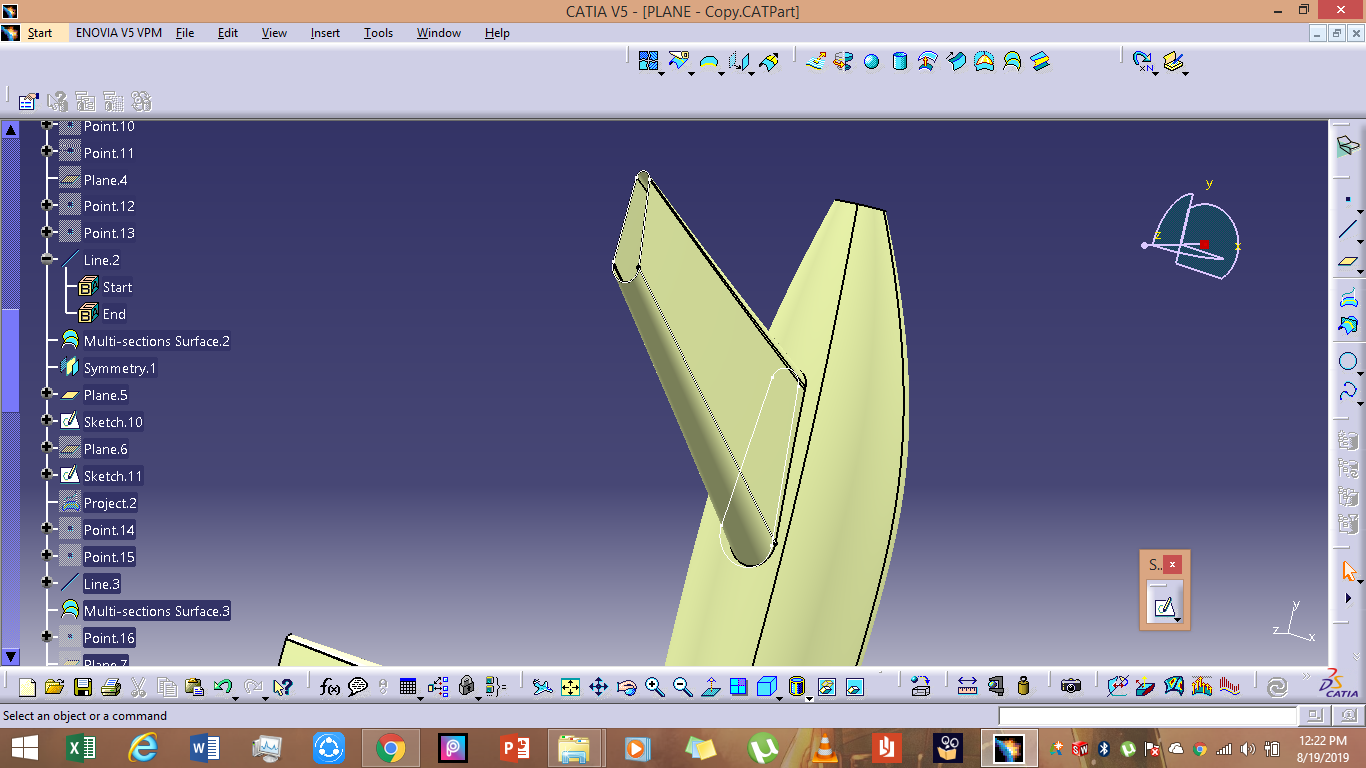

• 第 7 步：创建垂直稳定器

  相对于 XY 平面创建平面。

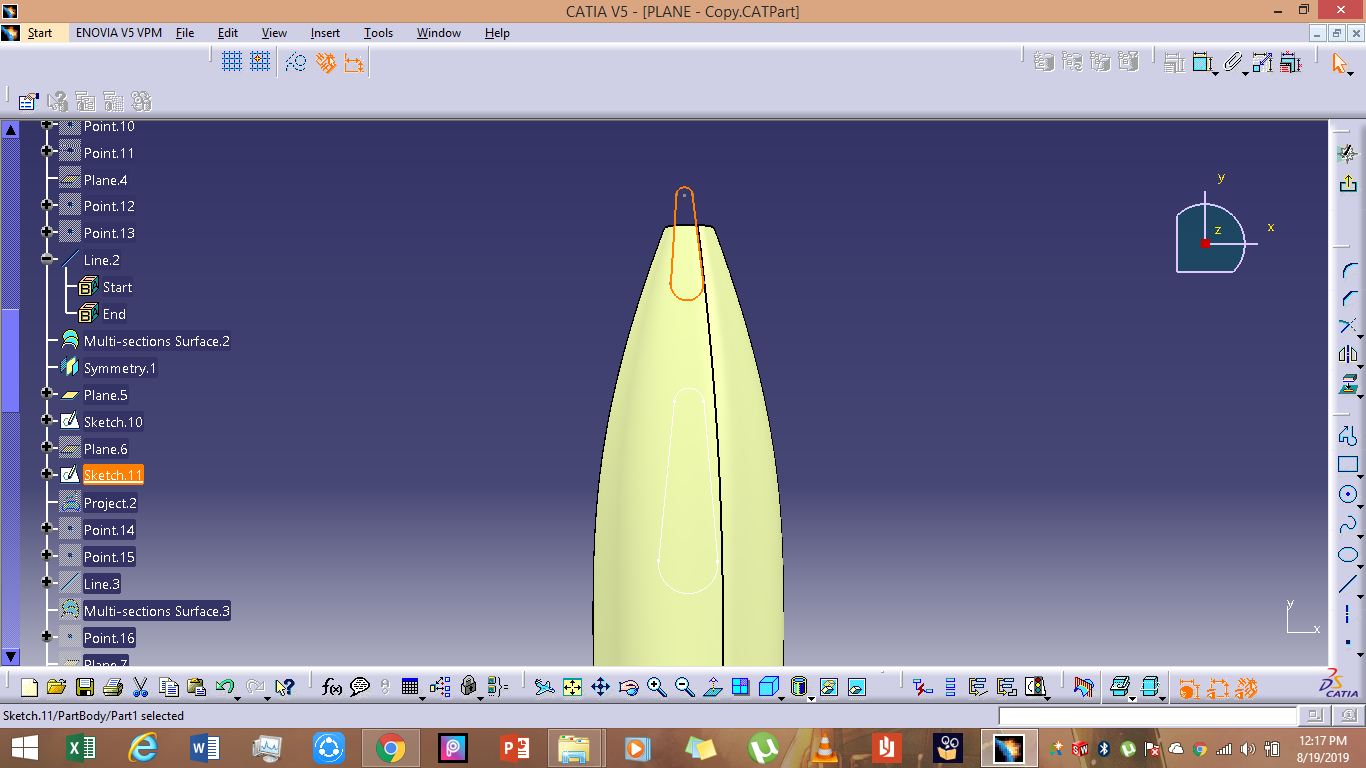

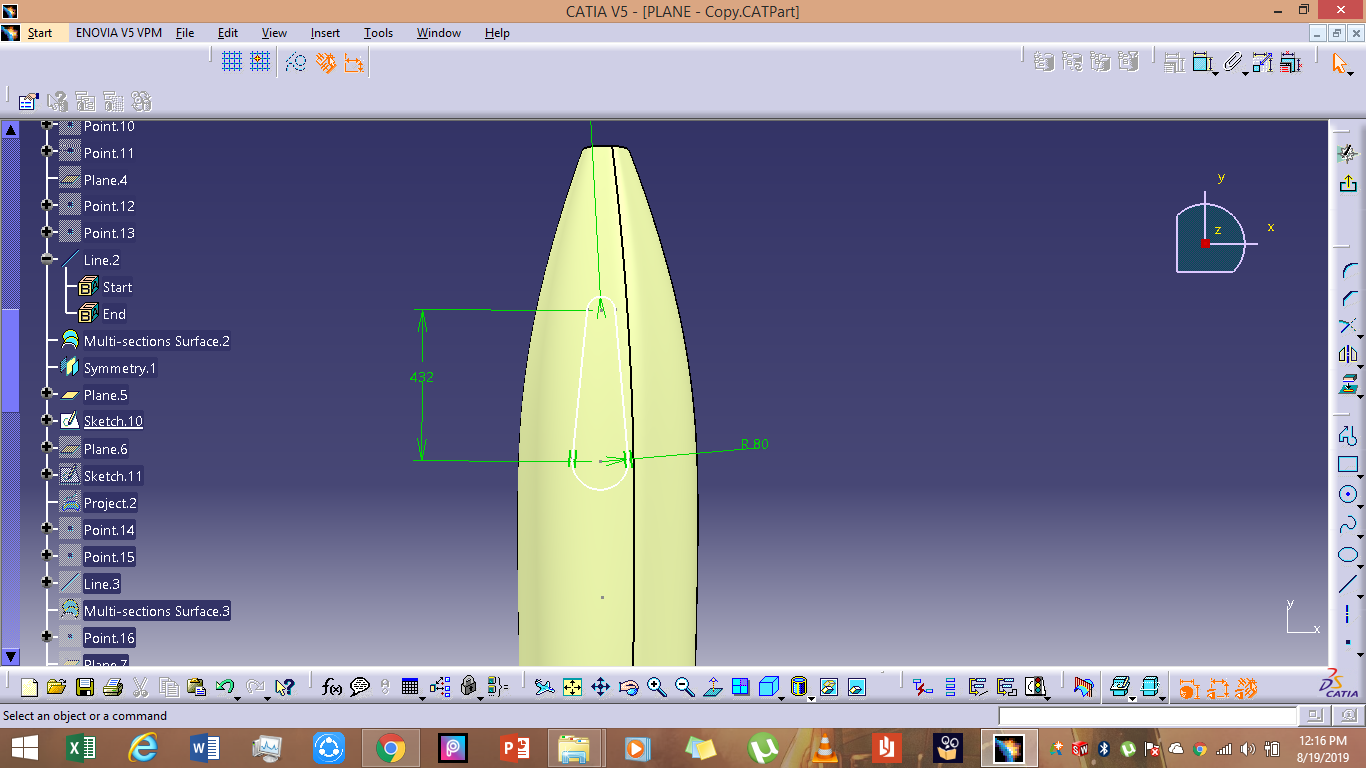

  在您希望稳定器所在的位置处绘制表面草图，并将其投影到影像平面的主体上。



  创建另一个平面并绘制类似的结构，但更小。



  在两个草图上创建 pionts 并创建一条线。



  使用 “MULTI SECTIONS SURFACE” 创建一个将草图和线作为参考样条的曲面



• 第 8 步：创建 RUDDER

  使用与创建机翼时相同的步骤在 Stablizer 上创建 Ruders。

  您还可以在 Aeroplane 机身的其他位置创建 Ruders。

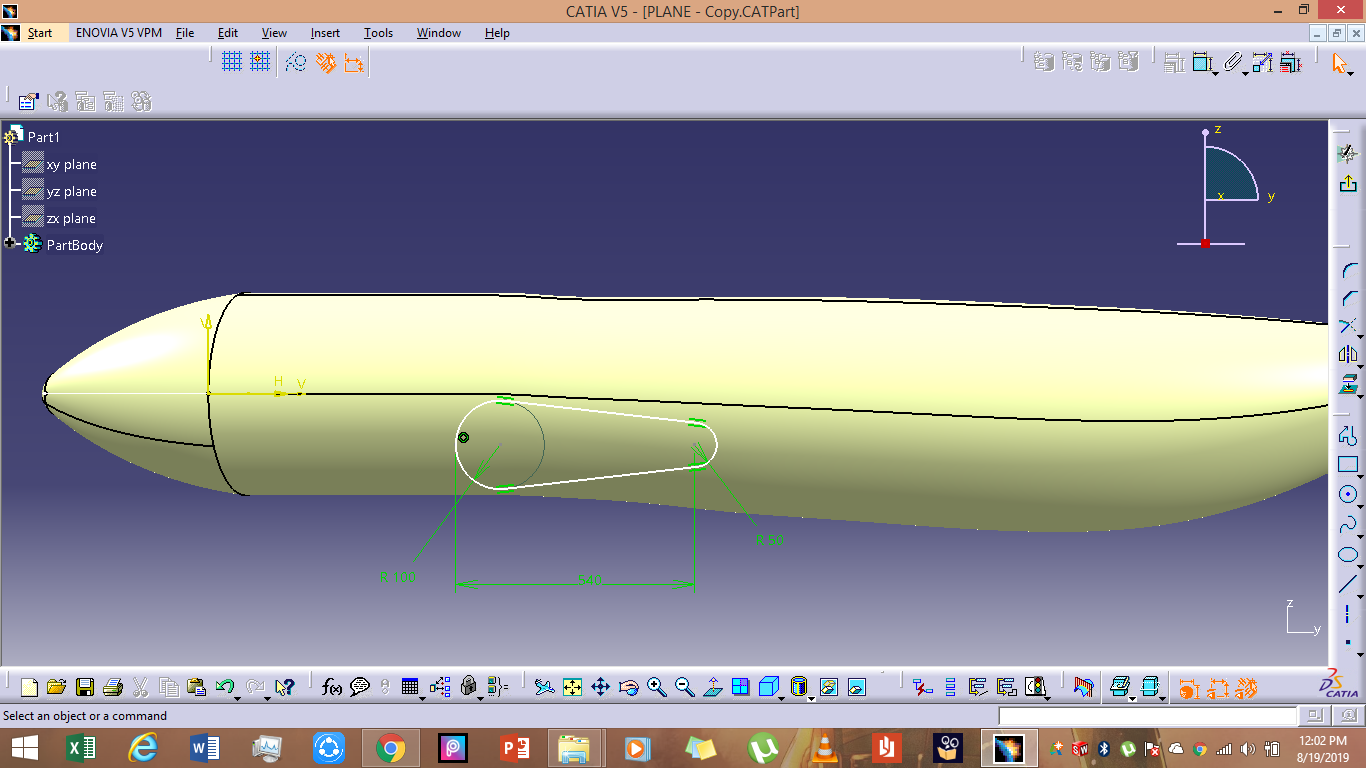

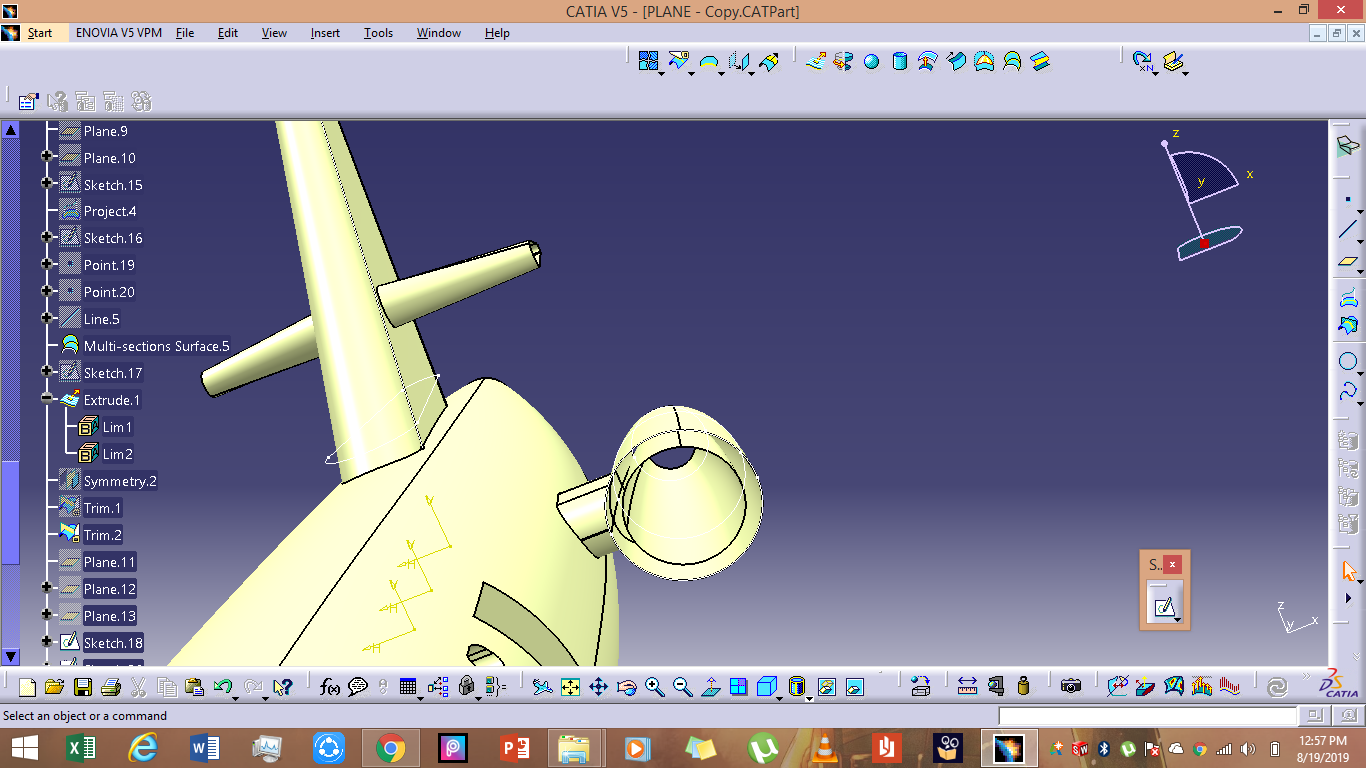

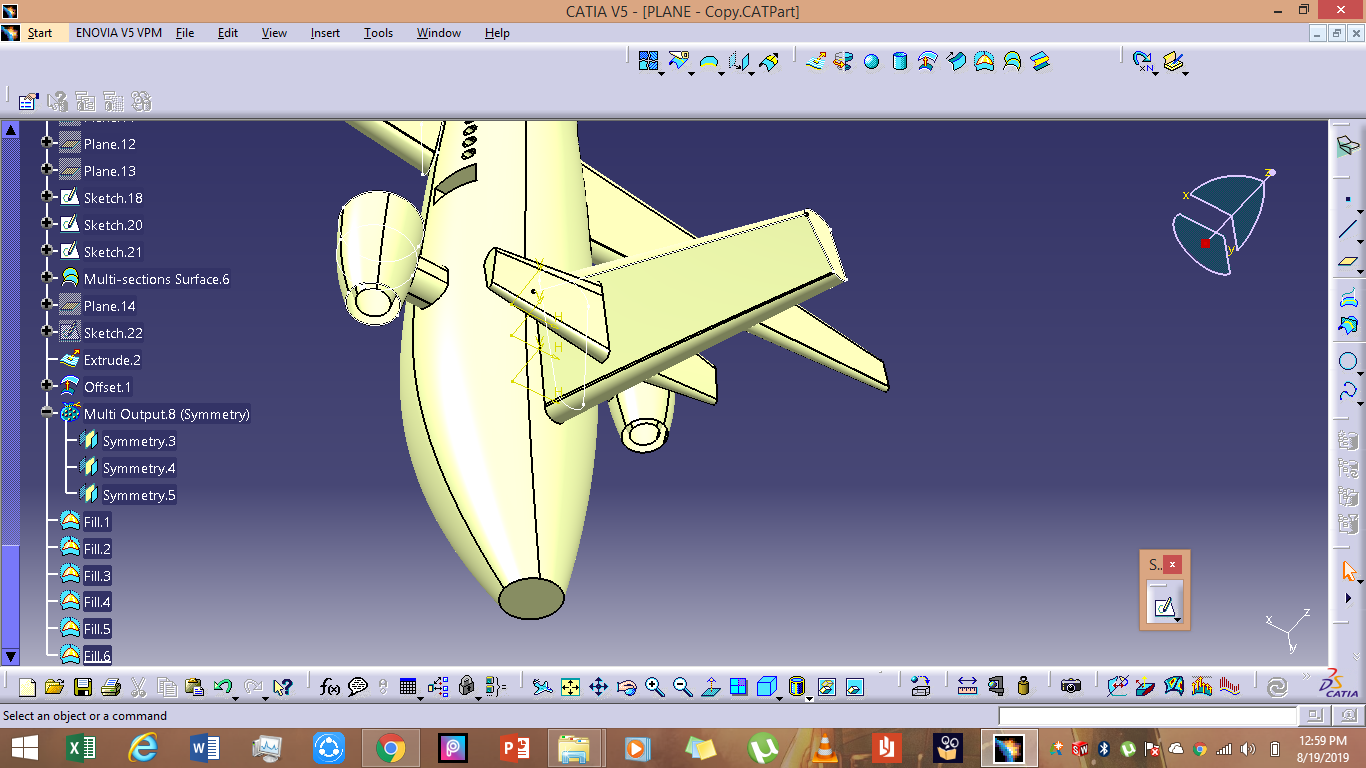

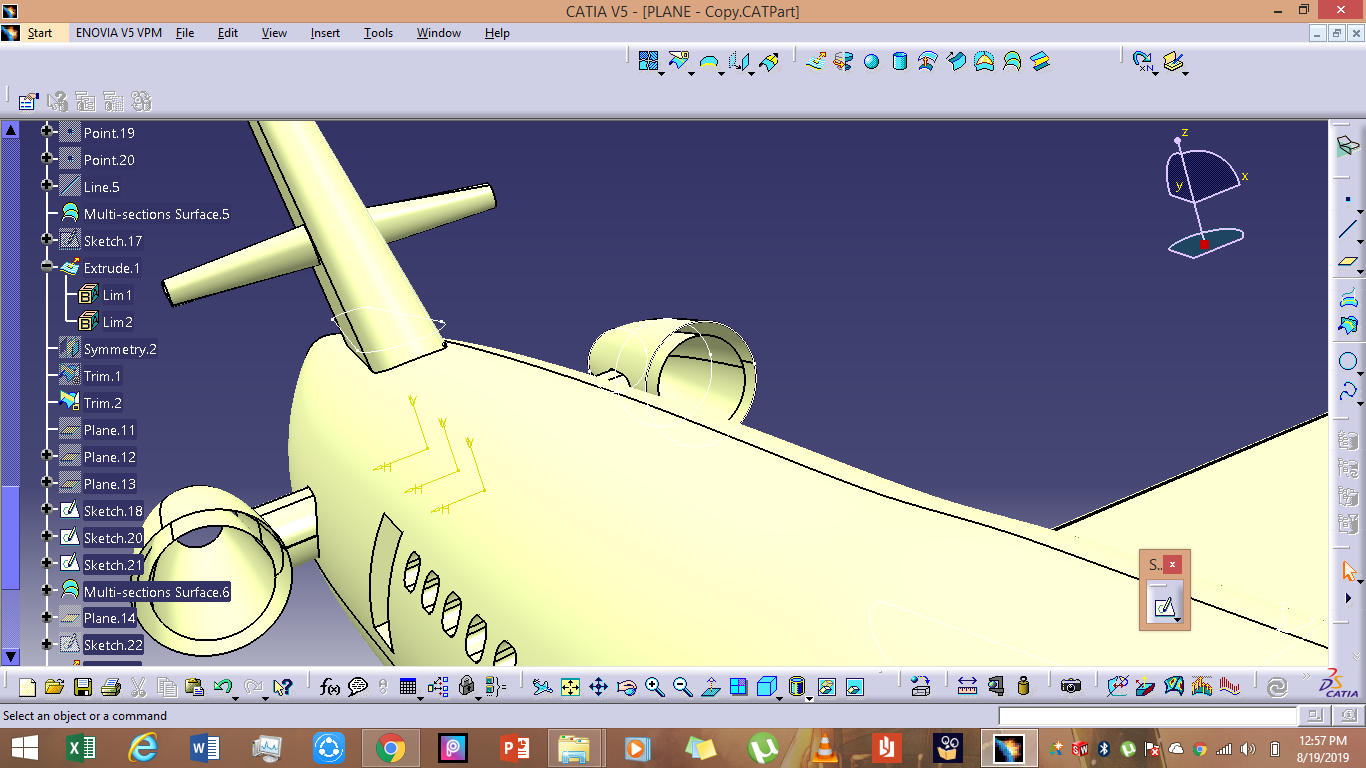

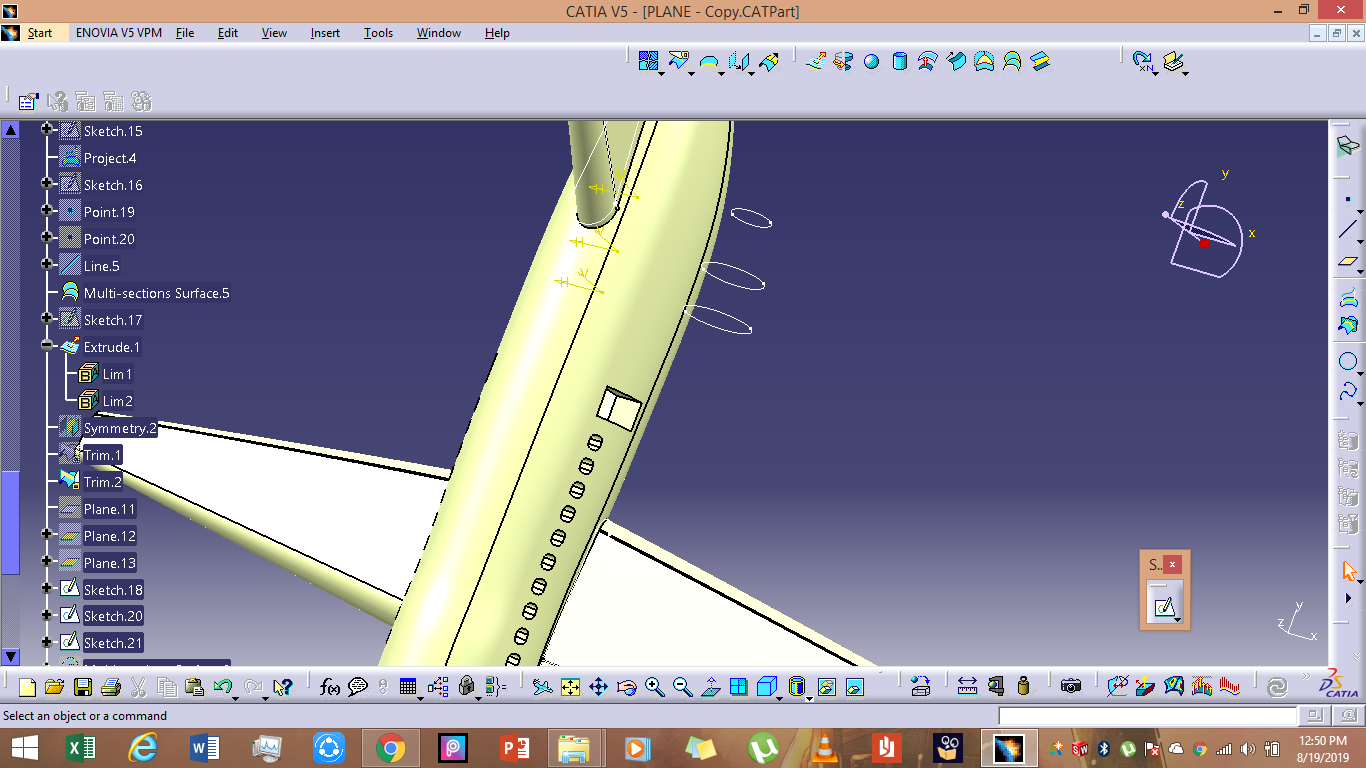

• 第 9 步：创建 TURBINE

  根据您希望飞机涡轮机所在的位置，乘坐多架飞机。

  创建您希望涡轮机具有的配置文件。



  使用 “MULTI SECTIONS SURFACE” 创建 Turbine

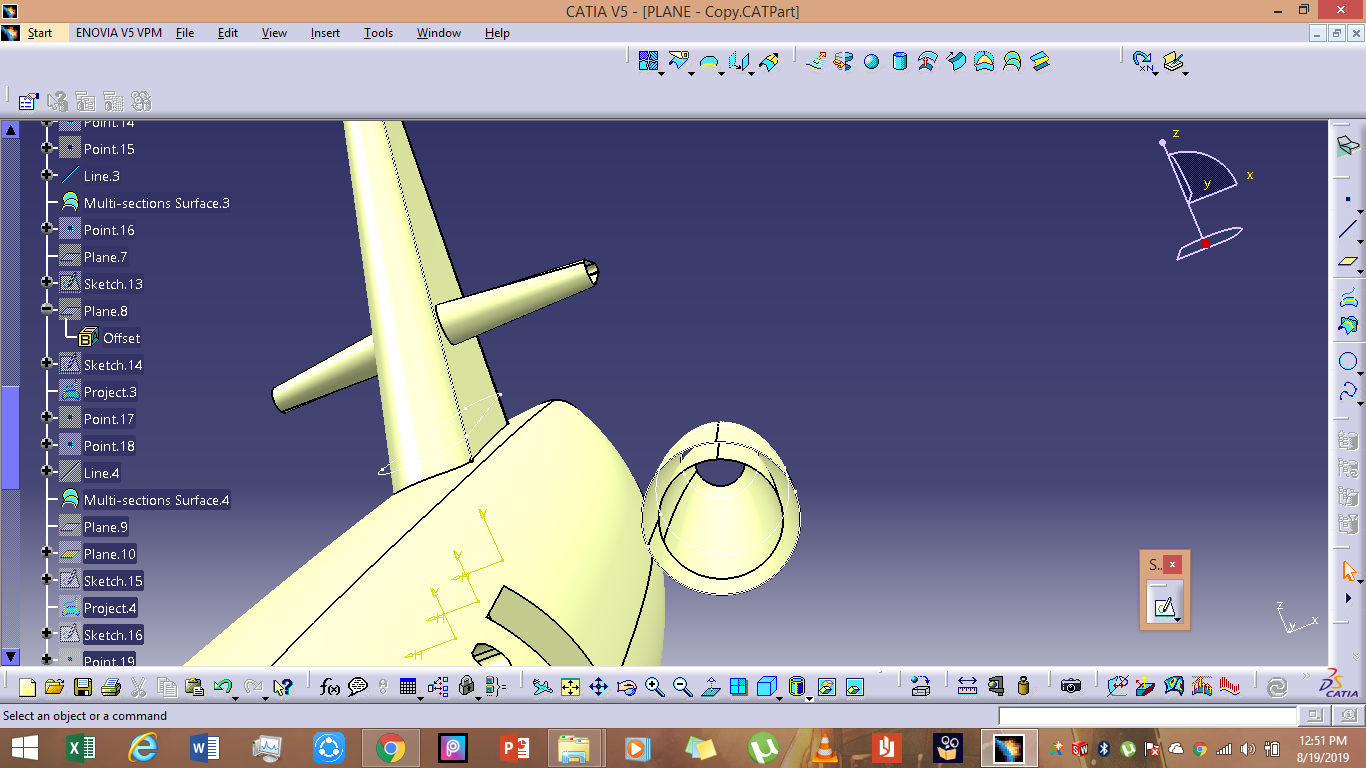

  获取 Offset 并为涡轮机创建内层



  在 Turbine 和 Body 之间生成一个平面。

  在体和涡轮之间绘制连接曲面。

  将轮廓 “Upto the surface” 拉伸



  为另一侧创建 Symmetry



• 第 10 步：填补空白

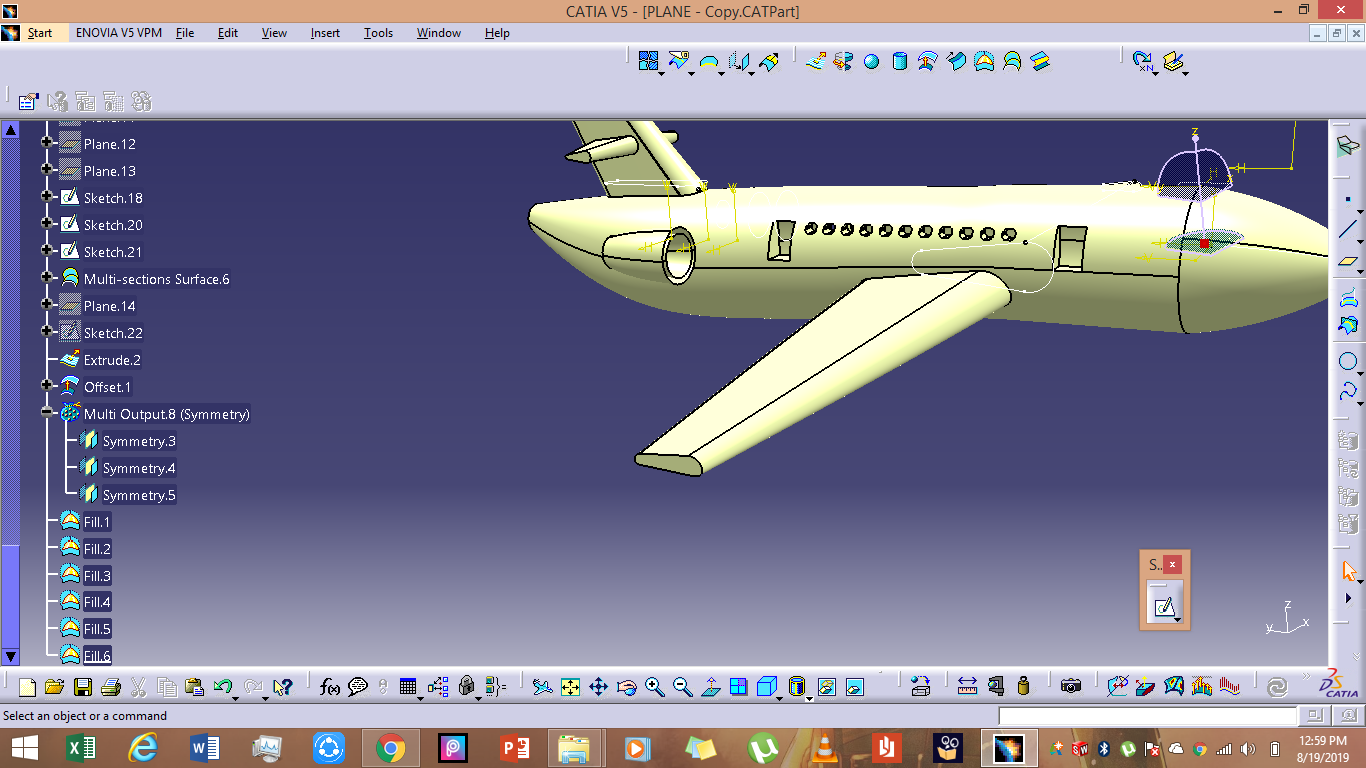

  使用 “FILL” 命令填充所有开放的曲面





• 第 11 步：整理

  如果需要，可以向表面添加颜色。





  点击 OK（确定）。

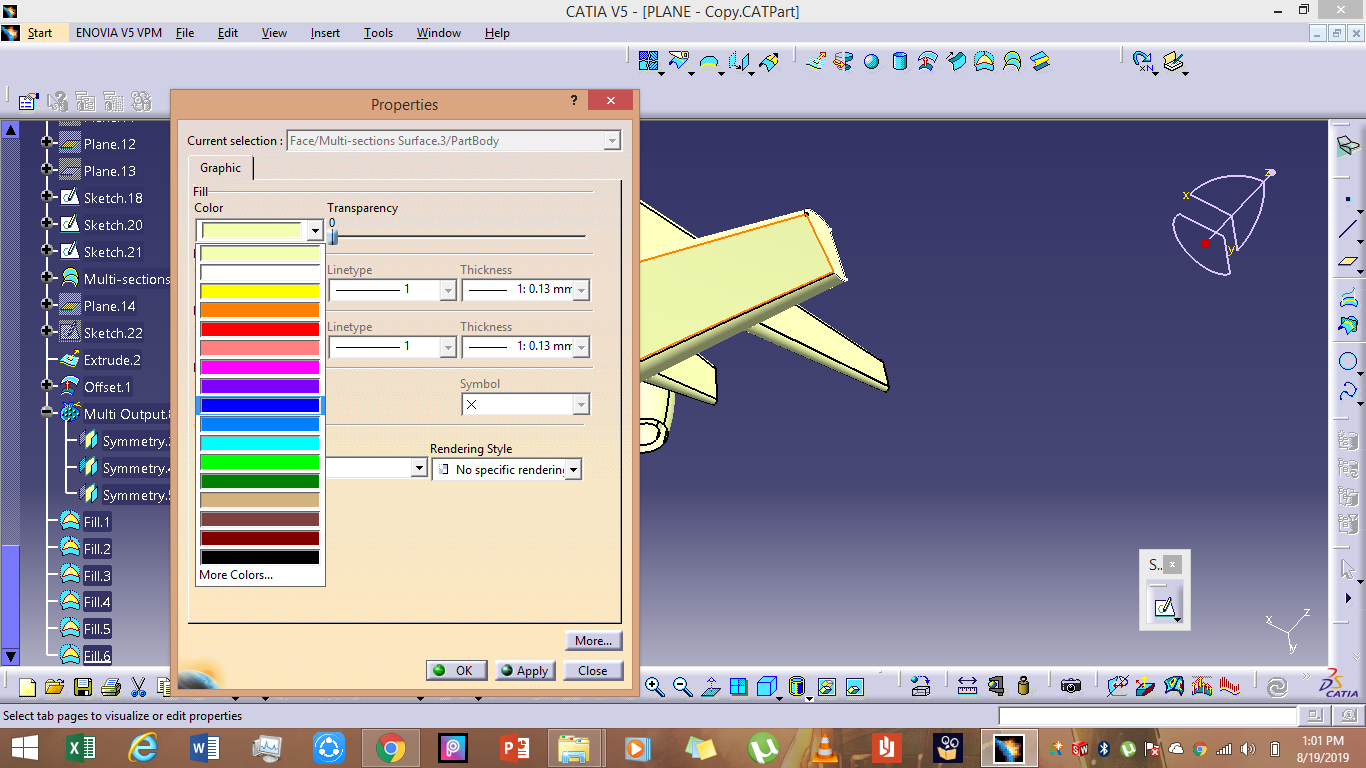

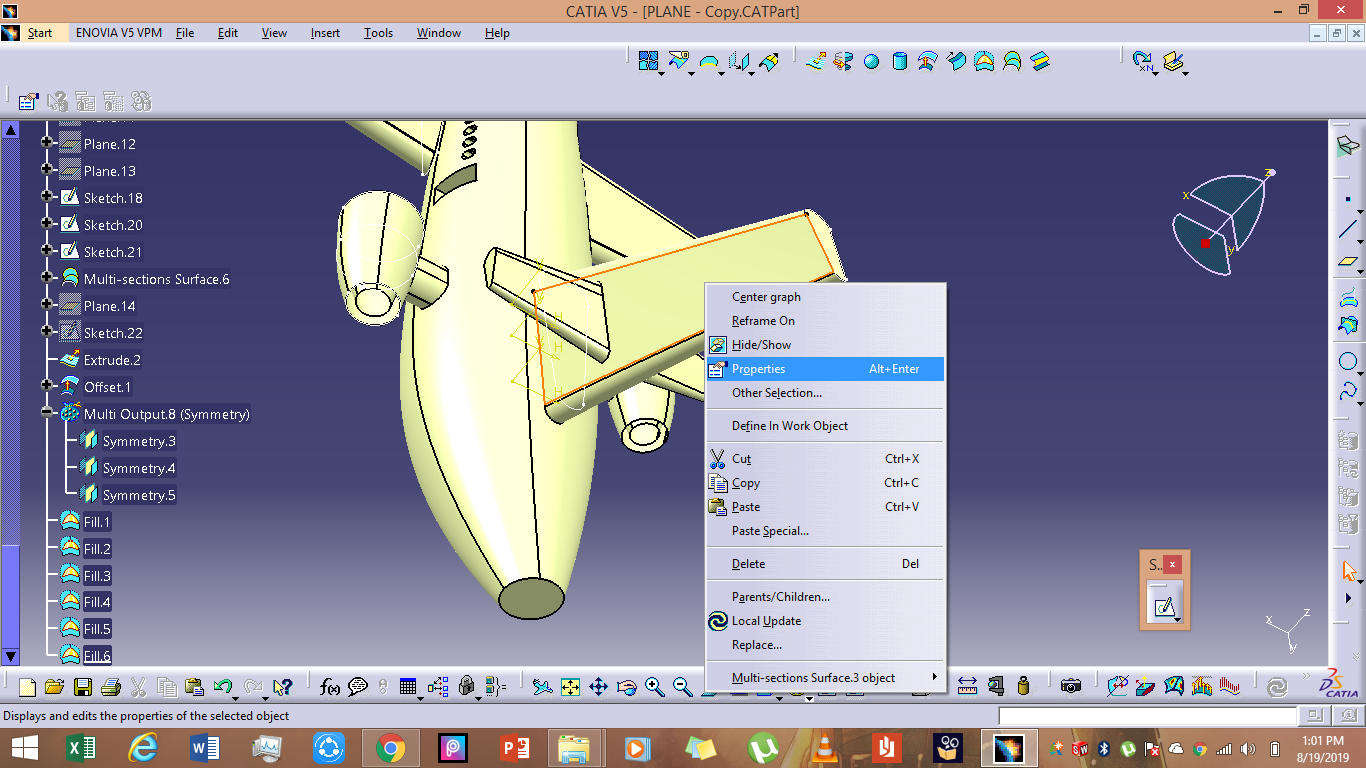

  • 可以通过以下方式添加颜色-----右键单击表面----转到属性----更改颜色
