本文详细介绍了单片机IIC驱动程序的设计与实现，包括IIC总线的起始与停止信号的生成，以及如何通过延时函数实现信号稳定。适用于51系列单片机，对于理解与应用IIC通信协议有深入帮助。

/*****************************************************************************************************************************************

*Author:JYW

*Time:2019_02_14

*Describe:LetAllLinesOfCodeSpeak

*****************************************************/

/********************************
*单片机IIC驱动程序
****************************/
#include<reg52.h>
#include<intrins.h>

#define I2CDelay()           \
{                                               \
   _nop_();                           \
   _nop_();                           \
_nop_(); \
   _nop_(); \
} \

//_nop_(); 执行时间为一个机器周期



   //NOP指令为单周期指令，可由晶振频率算出延时时间，
   //对于12M晶振，延时1uS。对于延时比较长的，
   //要求在大于10us，采用C51中的循环语句来实现。

sbit I2C_SCL = P3^7;
sbit I2C_SDA = P3^6;

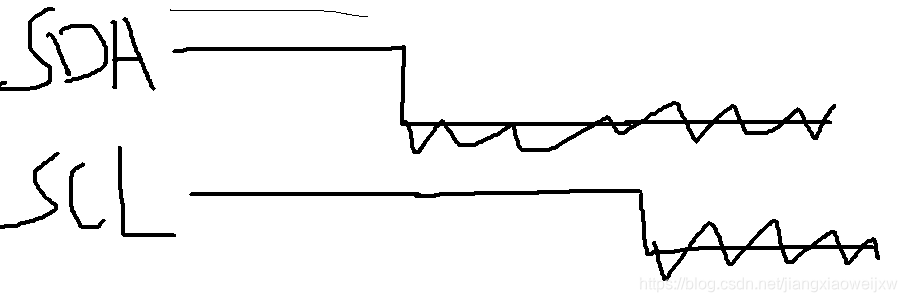

/*产生总线起始信号*/
void I2CStart()
{
       I2C_SDA = 1;
       I2C_SCL = 1;

       I2CDelay();
       I2C_SDA = 0;
       I2CDelay();
       I2C_SCL = 0;
}

/*产生总线停止信号*/

void I2CStop()
{
       I2C_SCL = 0;
       I2C_SDA = 0;
       I2CDelay();
       I2C_SCL = 1;
       I2CDelay();
       I2C_SDA = 1;
       I2CDelay();
}
