一、资源以及环境

1）、Win7

2）、Apache2.4（x64）

3）、tomcat7.0.73

4）、jdk1.7.0_60（x64）

具体链接:https://download.youkuaiyun.com/download/jianbao/12162967

二、Apache的安装以及配置

笔者的Apache安装在D:\apache\Apache2.4，具体的安装直接Next(填写Server，邮箱的地方以默认为准），笔者的端口为80。安装完之后，在浏览器中输入http://localhost

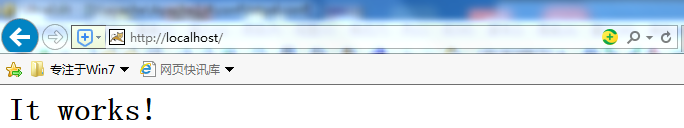

网页上会打出It Works，即Apache安装成功。

如下图所示：

三、Apache负载的实现方式

先说明一下，两种配置的入口都是httpd.conf，在这个文件中分别引入mod_jk.conf或者mod_proxy.conf

1、mod_proxy

1)、打开httpd.conf配置

在\conf\httpd.conf文件中，需要打开以下几个.so模块的配置

LoadModule headers_module modules/mod_headers.so

#与以下负载方式mod_proxy.conf有关，对应于ProxySet lbmethod=bybusyness

LoadModule lbmethod_bybusyness_module modules/mod_lbmethod_bybusyness.so

#与以下负载方式mod_proxy.conf有关，对应于ProxySet lbmethod=byrequests

LoadModule lbmethod_byrequests_module modules/mod_lbmethod_byrequests.so

#与以下负载方式mod_proxy.conf有关，对应于ProxySet lbmethod=bytraffic

LoadModule lbmethod_bytraffic_module modules/mod_lbmethod_bytraffic.so

LoadModule proxy_module modules/mod_proxy.so

LoadModule proxy_ajp_module modules/mod_proxy_ajp.so

LoadModule proxy_balancer_module modules/mod_proxy_balancer.so

LoadModule proxy_connect_module modules/mod_proxy_connect.so

LoadModule proxy_ftp_module modules/mod_proxy_ftp.so

LoadModule proxy_http_module modules/mod_proxy_http.so

#此处不打开，在apache使用mod_proxy方式的时候，apache启动报错

LoadModule slotmem_shm_module modules/mod_slotmem_shm.so

2)、配置代理规则

在httpd.conf最底部增加引用文件配置Include conf/mod_proxy.conf，然后在\conf下新增mod_proxy.conf

mod_proxy.conf的具体内容如下：

<VirtualHost *:80> #80是Apache Server的端口
ServerAdmin [email]admin@www.tendawifi.com[/email]
ServerName 127.0.0.1
ServerAlias 127.0.0.1
ProxyPreserveHost on
ProxyPass / balancer://127.0.0.1/ stickysession=JSESSIONID nofailover=Off
ProxyPassReverse / balancer://127.0.0.1/
Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED
ProxyErrorOverride On
ErrorLog "logs/error.log"
CustomLog "logs/access.log" common
</VirtualHost>

ProxyRequests Off
<proxy balancer://127.0.0.1>
BalancerMember ajp://127.0.0.1:8019 loadfactor=1 route=tomcat1 #8019为第一个tomcat的ajp端口,tomcat1为第一个tomcat的jvmRoute值
BalancerMember ajp://127.0.0.1:8029 loadfactor=1 route=tomcat2 #8029为第二个tomcat的ajp端口,tomcat2为第二个tomcat的jvmRoute值
# status=+H为配置热备，当所有机器都over时，才会请求该机器
#BalancerMember http://127.0.0.1:8009 status=+H
#按照请求次数均衡(默认)
#ProxySet lbmethod=byrequests
#按照权重
#ProxySet lbmethod=bytraffic
#按负载量，也就是往负载少的派发新请求
#ProxySet lbmethod=bybusyness
ProxySet lbmethod=byrequests #与三、1、1)中打开的.so模块配对
</proxy>

<VirtualHost *:80> #80是Apache Server的端口
         ServerAdmin [email]admin@www.tendawifi.com[/email]
         ServerName 127.0.0.1
         ServerAlias 127.0.0.1
         ProxyPreserveHost on
         ProxyPass / balancer://127.0.0.1/ stickysession=JSESSIONID nofailover=Off
         ProxyPassReverse / balancer://127.0.0.1/
         Header add Set-Cookie "ROUTEID=.%{BALANCER_WORKER_ROUTE}e; path=/" env=BALANCER_ROUTE_CHANGED
         ProxyErrorOverride On
     ErrorLog "logs/error.log"
     CustomLog "logs/access.log" common
</VirtualHost>

ProxyRequests Off
<proxy balancer://127.0.0.1>
    BalancerMember ajp://127.0.0.1:8019 loadfactor=1 route=tomcat1  #8019为第一个tomcat的ajp端口,tomcat1为第一个tomcat的jvmRoute值
    BalancerMember ajp://127.0.0.1:8029 loadfactor=1 route=tomcat2  #8029为第二个tomcat的ajp端口,tomcat2为第二个tomcat的jvmRoute值
    # status=+H为配置热备，当所有机器都over时，才会请求该机器
    #BalancerMember http://127.0.0.1:8009 status=+H
    #按照请求次数均衡(默认)
    #ProxySet lbmethod=byrequests
    #按照权重
    #ProxySet lbmethod=bytraffic
    #按负载量，也就是往负载少的派发新请求
    #ProxySet lbmethod=bybusyness
    ProxySet lbmethod=byrequests  #与三、1、1)中打开的.so模块配对
</proxy>

2、mod_jk

1)、注销mod_proxy配置，即在httpd.conf文件最底部注销#Include conf/mod_proxy.conf

在httpd.conf最底部增加引用文件配置Include conf/mod_jk.conf（注销mod_proxy配置，两者是二选一），然后在\conf下新增mod_jk.conf以及workers.properties

2)、mod_jk.conf

#加载mod_jk Module mod_jk.so 软件的名字根据实际定
LoadModule jk_module modules/mod_jk.so

#指定workers.properties文件路径
JkWorkersFile conf/workers.properties

#指定jk的日志输出文件
JkLogFile logs/mod_jk.log
#指定日志级别
JkLogLevel warn

#指定那些请求交给tomcat处理,"controller"为在workers.propertise里指定的负载分配控制器名
JkMount /* controller

#加载mod_jk Module mod_jk.so 软件的名字根据实际定
LoadModule jk_module modules/mod_jk.so

#指定workers.properties文件路径
JkWorkersFile conf/workers.properties


#指定jk的日志输出文件
JkLogFile logs/mod_jk.log
#指定日志级别
JkLogLevel warn

#指定那些请求交给tomcat处理,"controller"为在workers.propertise里指定的负载分配控制器名
JkMount /* controller

3）、workers.properties


#server
worker.list = controller

#========tomcat1========
worker.tomcat1.port=8019 #8019是第一个tomcat的ajp端口
worker.tomcat1.host=127.0.0.1
worker.tomcat1.type=ajp13
worker.tomcat1.lbfactor=1

#========tomcat3========
worker.tomcat2.port=8029 #8029是第二个tomcat的ajp端口
worker.tomcat2.host=127.0.0.1
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor=1

#========controller,负载均衡控制器========
#负载均衡控制器类型，lbfactor是负载平衡因数(Load Balance Factor)
worker.controller.type=lb

#指定分担请求的tomcat列表
worker.controller.balance_workers=tomcat1,tomcat2


worker.controller.sticky_session=false

#设置用于负载均衡的server的session可否共享
worker.controller.sticky_session_force=1

4)、把mod_jk.so拷贝到\modules\下

四、tomcat的配置

拷贝两个tomcat。

如果多个tomcat在不同的服务器上，即为水平分布；多个tomcat在同一台服务器上，即为垂直分布。

主要修改\conf\server.xml以及工程包所在的WEB-INF\web.xml。笔者把两个tomcat按照先后顺序写在一起

1、server.xml

修改点：

1）、关闭tomcat的端口

*************************************************************

2）、tomcat的http访问端口

**************************************************************

3）、tomcat的ajp端口，即与apache通信的端口，8019、8029是与负载配置文件对应的

******************************************************************************

4）、为Engine配置jvmRoute值，tomcat1、tomcat2是与负载配置对应的

*******************************************************************************

5）、打开Cluster集群配置，这个配置在两个tomcat中一致

<Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
                 channelSendOptions="8">

          <Manager className="org.apache.catalina.ha.session.DeltaManager"
                   expireSessionsOnShutdown="false"
                   notifyListenersOnReplication="true"/>

          <Channel className="org.apache.catalina.tribes.group.GroupChannel">
            <Membership className="org.apache.catalina.tribes.membership.McastService"
                        address="228.0.0.8"

                        mcastBindAddress="127.0.0.1"

                        port="45564"
                        frequency="500"
                        dropTime="3000"/>
            <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
                      address="127.0.0.1"

                      tcpListenAddress="127.0.0.1"

                      port="4000"
                      autoBind="100"
                      selectorTimeout="5000"
                      maxThreads="6"/>

            <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
              <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
            </Sender>
            <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
            <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
          </Channel>

          <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
                 filter=""/>
          <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>
          <!--
          <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
                    tempDir="/tmp/war-temp/"
                    deployDir="/tmp/war-deploy/"
                    watchDir="/tmp/war-listen/"
                    watchEnabled="false"/>
          -->
          <ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>
          <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
       </Cluster>

6)、在工程所在的路径下，配置WEB-INF\web.xml。笔者在这个地方掉入很大的一个坑，花了2天时间才研究明白。

例如：tomcat默认的web.xml在tomcat\webapps\ROOT\WEB-INF下，但是笔者的测试工程在tomcat\webapps\fzjh下。应该在tomcat\webapps\fzjh\下新建WEB-INF文件夹，并把web.xml拷贝到WEB-INF下。

在web.xml的标签</web-app>之前新增<distributable/>。两个tomcat都是这样。

7）、在tomcat\webapps\fzjh\新增sessionTest.jsp

<%@ page contentType="text/html; charset=UTF-8" %>

<%@ page import="java.util.*" %>

<html><head><title>Cluster App Test</title></head>

<body>

Server Info:

<%

out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>");%>

<%

  out.println("<br> ID " + session.getId()+"<br>");

  // 如果有新的 Session 属性设置

  String dataName = request.getParameter("dataName");

  if (dataName != null && dataName.length() > 0)
  {

     String dataValue = request.getParameter("dataValue");

     session.setAttribute(dataName, dataValue);

  }

  out.println("<b>Session 列表</b><br>");

  System.out.println("============================");

  Enumeration e = session.getAttributeNames();

  while (e.hasMoreElements()) {

     String name = (String)e.nextElement();

     String value = session.getAttribute(name).toString();

     out.println( name + " = " + value+"<br>");

         System.out.println( name + " = " + value);

   }

%>

  <form action="sessionTest.jsp" method="POST">

    名称:<input type=text size=20 name="dataName">

     <br>

    值:<input type=text size=20 name="dataValue">

     <br>

    <input type=submit>

   </form>

</body>

</html>

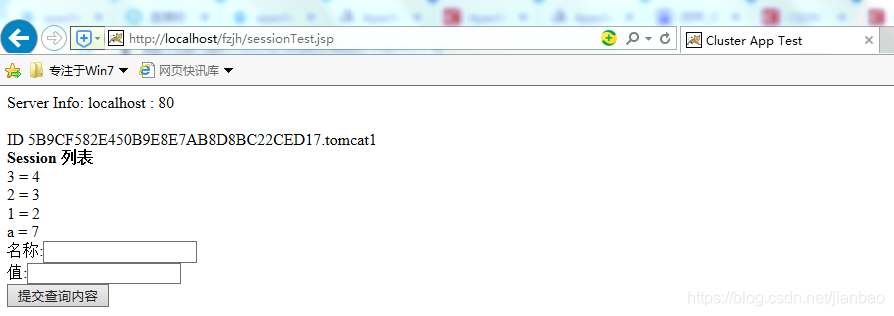

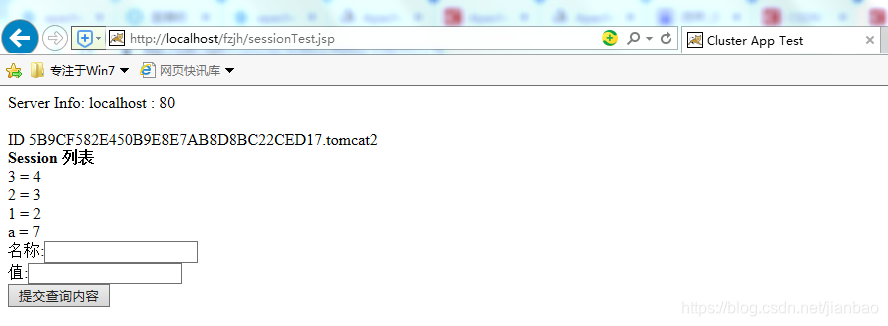

五、分别启动apache、tomcat1、tomcat2.在浏览器上进行测试。sessionId不变，但是访问的服务器在变化。另外，session值没有丢失，说明负载以及session共享成功。
