华大电子MCU-CIU32F011x3、CIU32F031x5通用输入输出

本文详细介绍了通用输入输出(GPIO)模块的功能特点及其配置方式。包括GPIO端口的多种工作模式如输入浮空、输入上拉等,以及如何通过软件独立配置每个端口的状态。还介绍了单独位操作、复用功能配置等内容。
AI助手已提取文章相关产品:
  1. 通用输入输出(GPIO)
    11.1. 模块介绍
    每组 GPIO 端口有四个 32 位配置寄存器(GPIOx_MODE,GPIOx_OTYPE, GPIOx_OSPEED and GPIOx_PUPD),两个 32 位数据寄存器(GPIOx_IDAT and GPIOx_ODAT),一个 32 位置位/复位寄存器(GPIOx_BSR)和一个 32 位翻转寄存器(GPIOx_TGL)。另外,所有 GPIO 有两个复用功能选择寄存器(GPIOx_AFRH and GPIOx_AFRL)。
    注:GPIOx 中的 x 表示 GPIO 组数。
    沈阳芯硕科技有限公司是华大电子代理商,有技术问题可留言咨询
    11.2. 功能特点
    • 输出状态:推挽或开漏(上下拉)
    • 输出寄存器状态值(GPIOx_ODAT) 或者复用功能输出
    • 输入状态:浮空、上下拉、模拟
    • 输入数据到数据寄存器(GPIOx_IDAT) 或复用功能输入
    • 独立置位/复位/翻转 IO 状态(GPIOx_ BSR、GPIOx_TGL)
    • 模拟功能
    • 复用功能(开漏或推挽、上拉或下拉)
    11.3. 功能说明
    GPIO 的每一个端口可以通过软件独立配置成下面状态
    • 输入浮空
    • 输入上拉
    • 输入下拉
    • 模拟功能
    • 开漏输出(上拉或下拉)
    • 推挽输出
    • 复用功能(开漏或推挽、上拉或下拉)
    11.3.1. 通用 IO(GPIO)
    复位期间和刚复位后,复用功能未开启,IO 端口被配置成浮空输入模式。
    当作为输出配置时,写到输出数据寄存器上的值(GPIOx_ ODAT)输出到相应的 IO 引脚。可以以推挽或开漏模式使用输出驱动器。
    输入数据寄存器(GPIOx_ IDAT)在每个 APB 时钟周期捕捉 IO 引脚上的数据。所有 GPIO 引脚有一个内部弱上拉,当配置为输入时,它们可以被激活也可以被断开。
    11.3.2. 单独的位操作
    当对 GPIOx_ ODAT 的个别位编程时,软件不需要禁止中断:在单次 APB 写操作里,可以只更改一个或多个位。只需要通过对“置位/复位寄存器”(GPIOx_BSR)或“取反寄存器”(GPIOx_TGL)中想要更改的位写“1”来实现。没被选择的位将不被更改。
    11.3.3. 复用功能(AF)
    芯片 IO 引脚通过多路选择器连接到片内外设,每个 IO 上同一时刻只能选通一个复用功能。每个 IO引脚有一个 2 输入的多路选择器连接到复用功能(AF0~AF1),通过配置 GPIOx_AFRH/L 选择功能。如果把端口配置成复用输出功能,则引脚和输出寄存器断开,并和片上外设的输出信号连接。如果软件把一个 GPIO 脚配置成复用输出功能,但是外设没有被激活,它的输出将不确定。
    11.3.4. 输入配置
    当 IO 端口配置为输入时
    • 输出缓存器被禁止
    • 施密特触发输入被激活
    • 根据输入配置(上拉、下拉或浮空)的不同,弱上拉和下拉电阻被连接
    • 出现在 IO 脚上的数据在每个 APB 时钟被采样到输入数据寄存器
    • 对输入数据寄存器的读访问可得到 IO 状态
    11.3.5. 输出配置
    当 IO 端口被配置为输出时
    • 输出缓冲器被激活
    开漏模式:输出寄存器上的“0”激活 N-MOS,而输出寄存器上的“1”将端口置于高阻态(P-MOS 从不被激活)推挽模式:输出寄存器上的“0”激活 N-MOS,而输出寄存器上的“1”将激活 P-MOS。
    • 施密特触发输入被激活
    • 弱上拉和下拉电阻被禁止
    • 出现在 IO 脚上的数据在每个 APB 时钟被采样到输入数据寄存器
    • 在开漏模式时,对输入数据寄存器的读访问可得到 IO 状态
    • 在推挽模式时,对输出数据寄存器的读访问得到最后一次写的值
    11.3.6. 模拟输入配置
    当 IO 端口被配置为模拟输入配置时
    • 输出缓存器被禁止
    • 禁止施密特触发输入,实现了每个模拟 IO 引脚上的零消耗。施密特触发输出值被强制为“0”
    • 弱上拉和下拉电阻被禁止
    • 读取输入数据寄存器时数值为“0”
    11.3.7. 复用功能配置
    对 IO 端口进行编程作为复用功能时
    • 在开漏或推挽式配置中,输出缓冲器被打开
    • 内置外设的信号驱动输出缓冲器 (复用功能输出)
    • 施密特触发输入被激活
    • 弱上拉和下拉电阻被禁止
    • 在每个 APB 时钟周期,出现在 IO 脚上的数据被采样到输入数据寄存器
    • 开漏模式时,读输入数据寄存器时可得到 IO 口状态
    • 在推挽模式时,读输出数据寄存器时可得到最后一次写的值

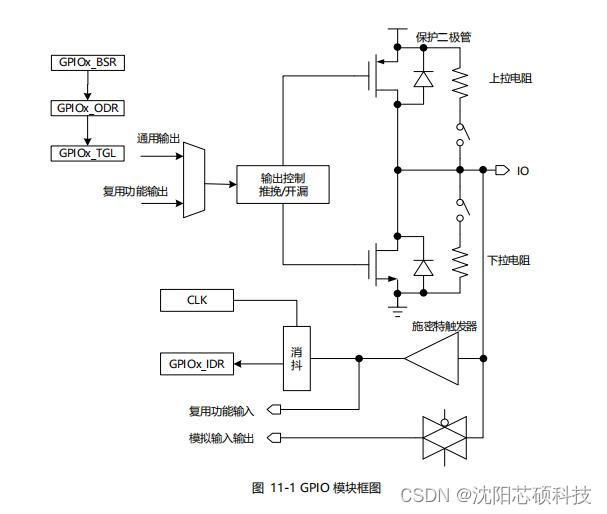

    11.4. 模块框图
    在这里插入图片描述
