HP DL380 Gen10增加硬盘笼时SAS线缆连接说明

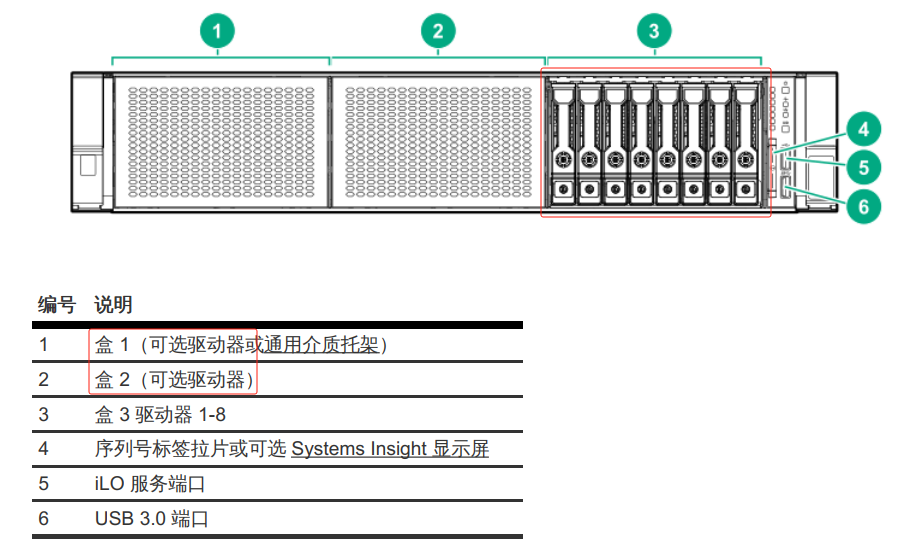

HP DL380 Gen10默认情况下只有盒3中有8个硬盘槽位，当机器插满8个硬盘后，需要增加硬盘笼才能插入更多的硬盘。

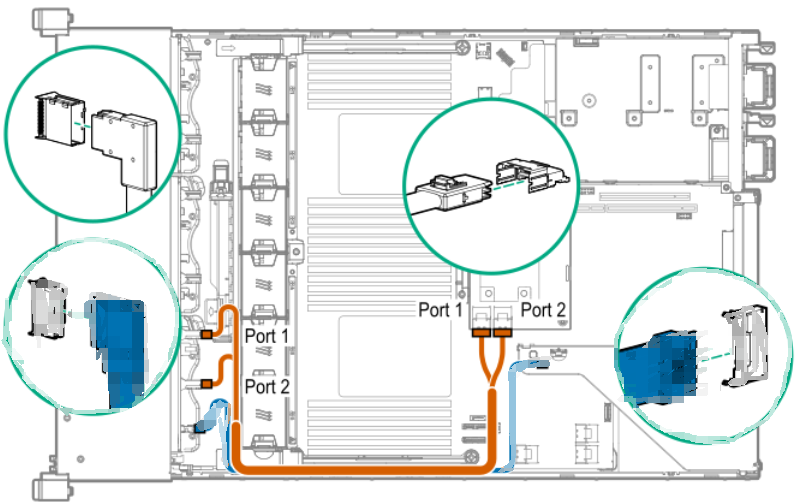

默认情况下盒3硬盘笼的SAS线缆连接图

盒3的硬盘笼的硬盘背板上的两条SAS线缆是直接连接到P408i-a阵列卡的两个SAS接口上。

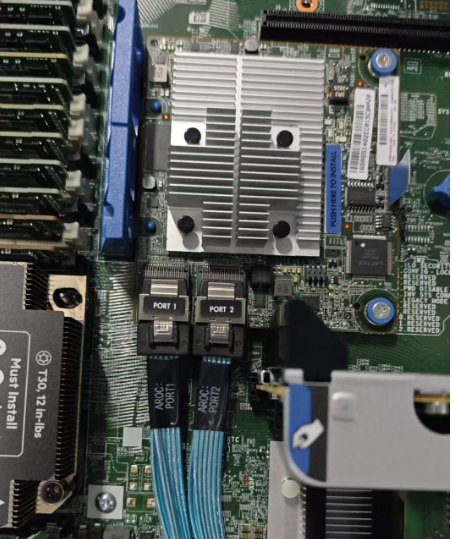

实物连接图：

增加盒1和盒2硬盘笼时的SAS线缆连接图

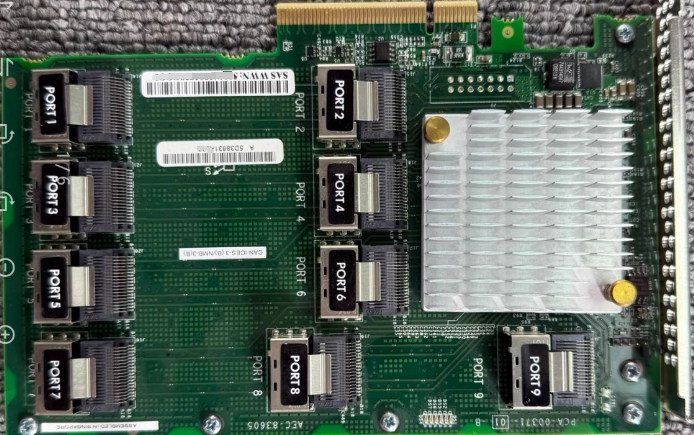

由于阵列卡只含有2个SAS接口，当增加硬盘笼时需要同时安装一张SAS扩展卡到机器，用以扩展机器的SAS接口数量。

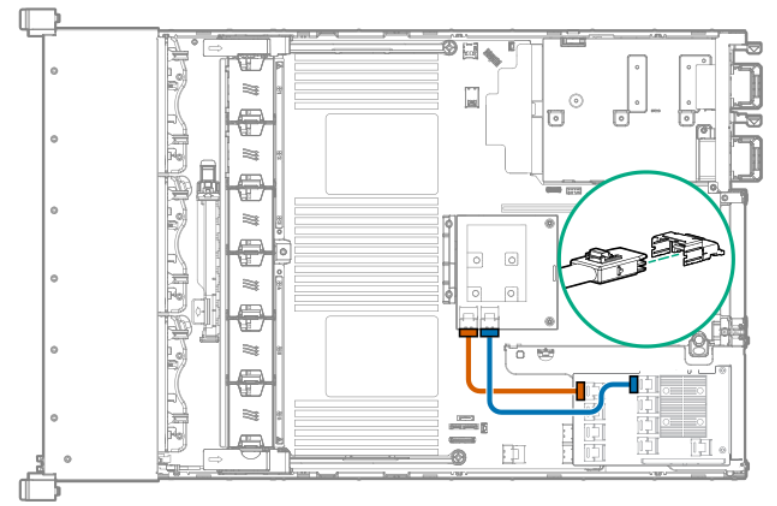

在安装好SAS扩展卡后，将原盒3硬盘笼的硬盘背板上的2条SAS线缆从阵列卡上拔出，再将SAS扩展卡的port 1和port2分别连接到阵列卡上。

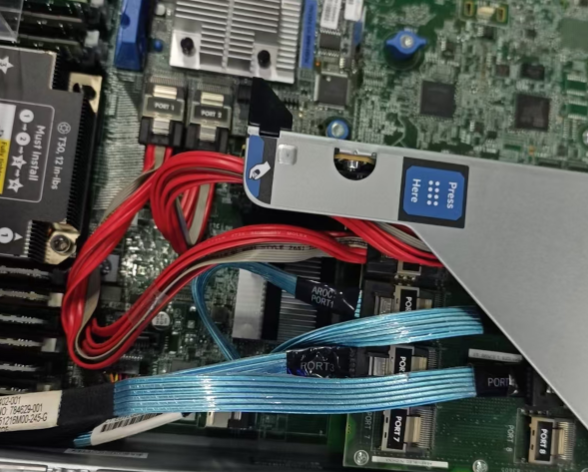

实物连接如下图中的红色线缆所示：

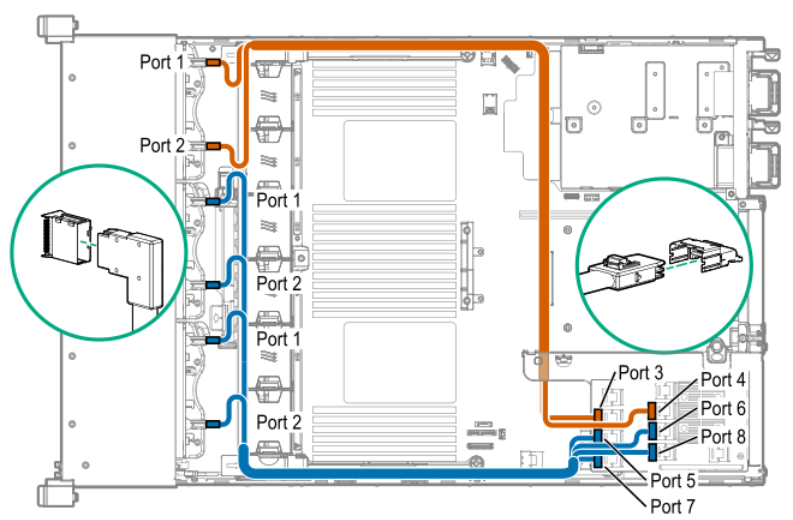

然后将各个硬盘笼的SAS线缆按下图所示连接到SAS扩展卡上，盒1连接到SAS扩展卡的Port 3和Port 4，盒2连接到SAS扩展卡的Port 5和Port 6，盒3连接到SAS扩展卡的Port 7和Port 8。
