本文深入探讨了2018年9月5G规范更新之前的重要配置细节，包括BWP大小及起始PRB确定、multi-slot PUCCH频率跳变、PUCCH通用资源集配置、UE反馈HARQ-ACK时的PUCCH资源索引确定、PUCCH format 2的DMRS资源映射，以及CSI-RS时域起始位置配置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

本文针对2018-09月5G规范更新之前的系列文章内容。

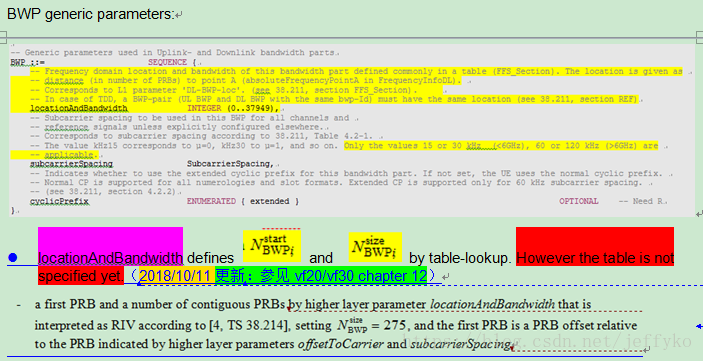

（1）BWP的size及starting prb确定

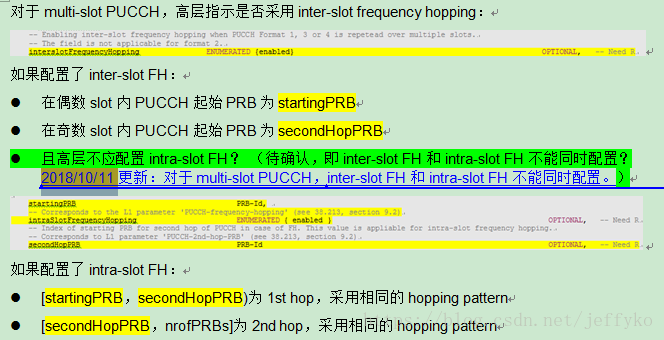

（2）multi-slot PUCCH的frequency hopping

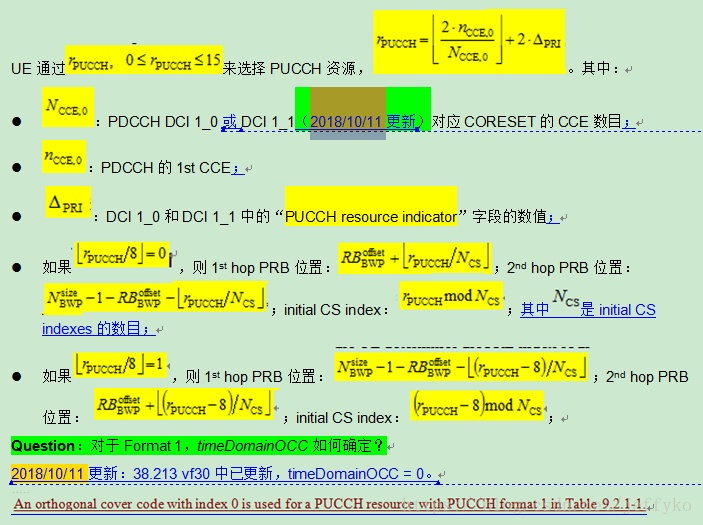

（3）PUCCH common resource sets配置

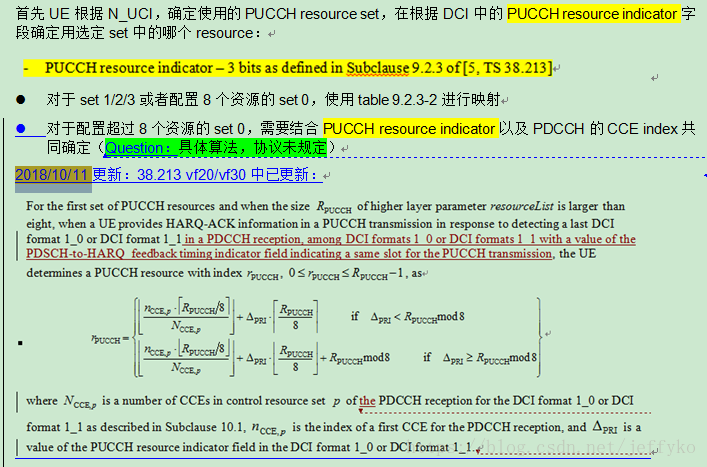

（4）UE反馈HARQ-ACK时PUCCH resource index确定

（5）DMRS for PUCCH format 2资源映射

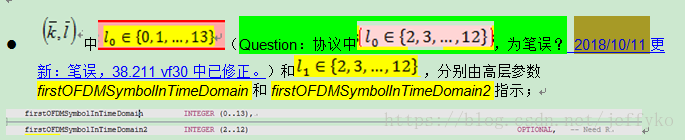

（6）CSI-RS时域起始位置l0配置
