本文针对8/3~8/4号期间完成的PTRSforPUSCH需求分析进行总结，主要探讨了PT-RS使用的antennaports、PT-RS的存在性以及PT-RS在时频域的位置等问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

8/3~8/4号完成PTRS for PUSCH需求分析：（refer to 38.211/38.212/38.214/38.331)

Note: 优快云编辑器越改越难用了，所以改用直接贴图啦

PTRS for PUSCH主要有下列问题：

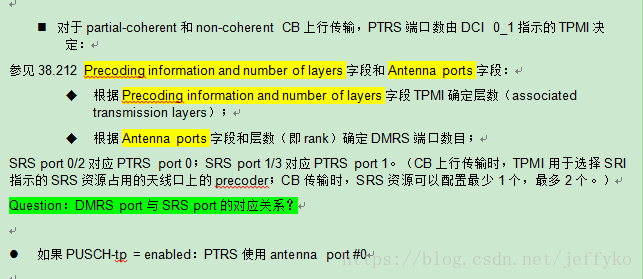

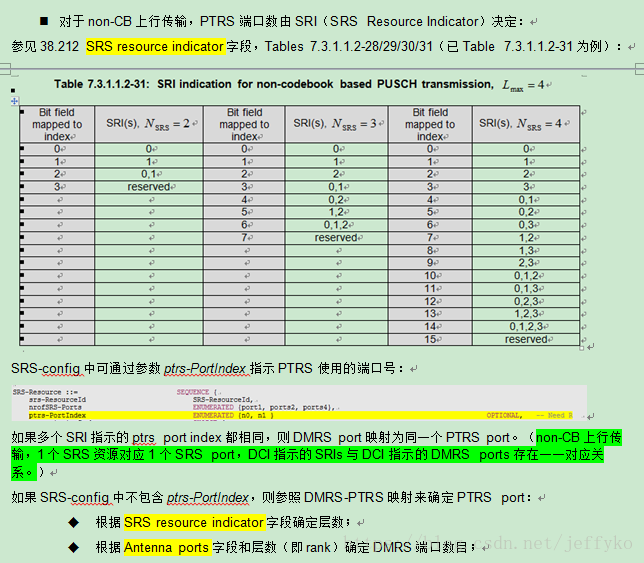

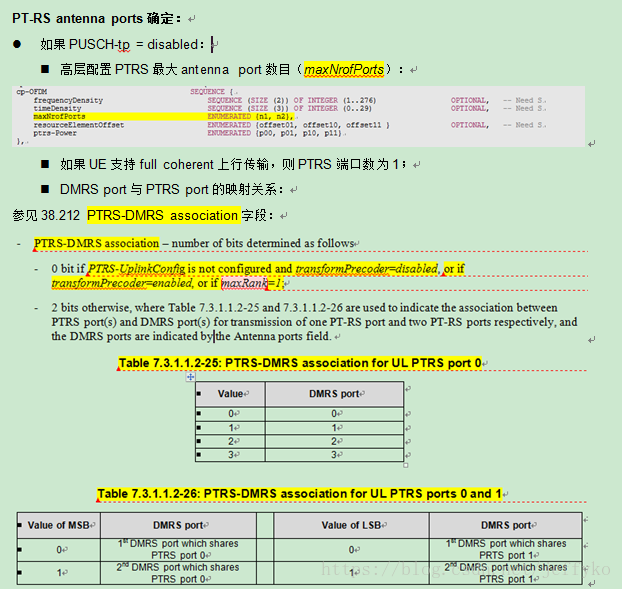

（1）PT-RS使用的antenna ports？

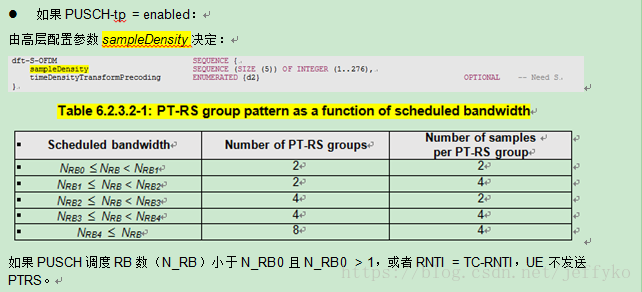

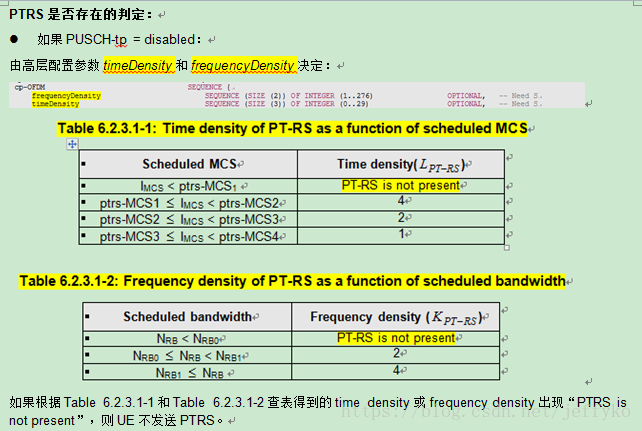

（2）PT-RS是否存在？

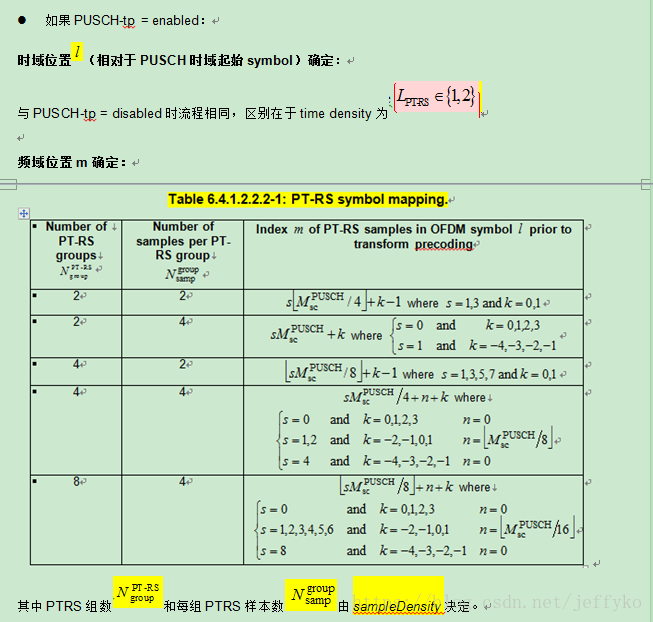

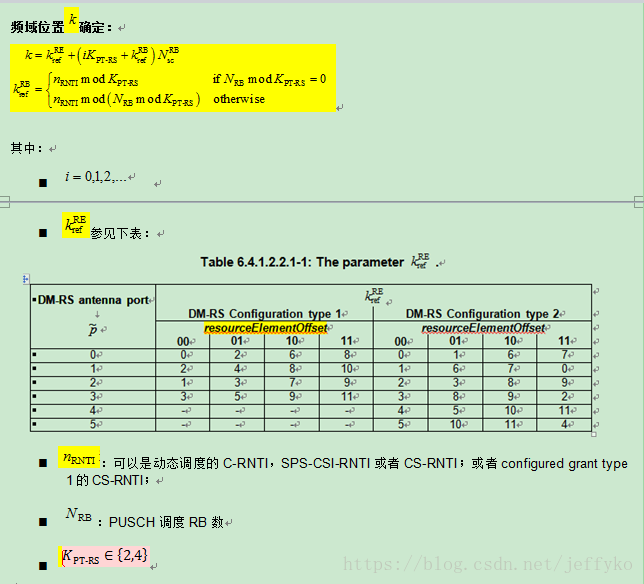

（3）PT-RS的时频域位置？
