OSPF多区域 虚连接

正常配置路由器 OSPF

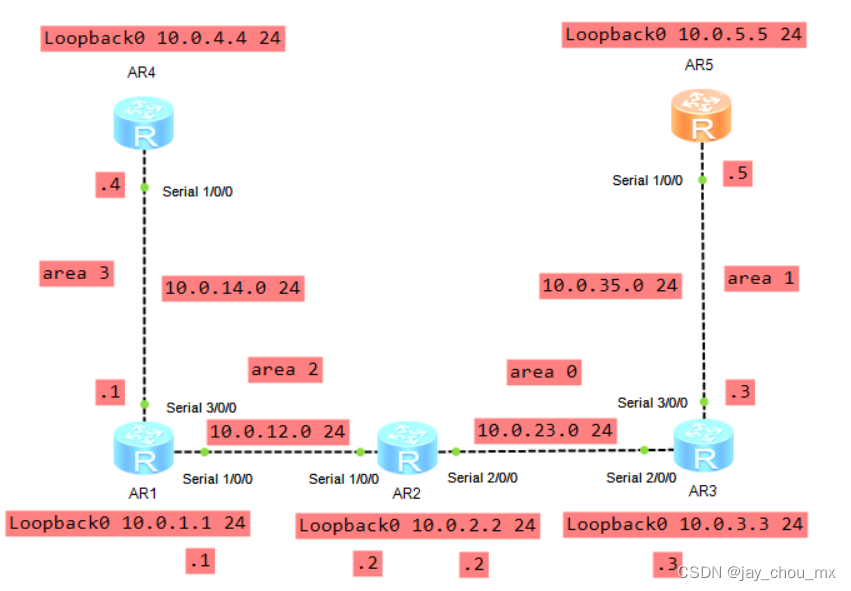

R5的Loopback0 通告到area0中

正常配置IP地址 并将相应网段通告至OSPF区域中

配置完成后 可以发现由于非骨干区域不可以直接交换信息  从非骨干区域收到的3类也不会被转发

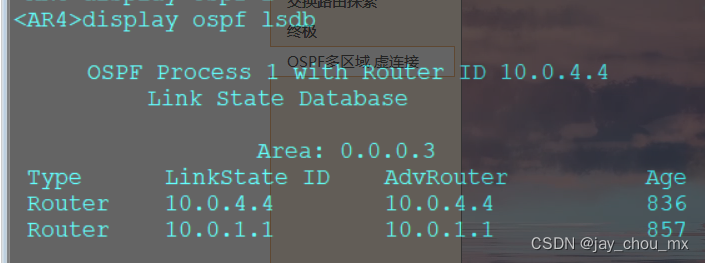

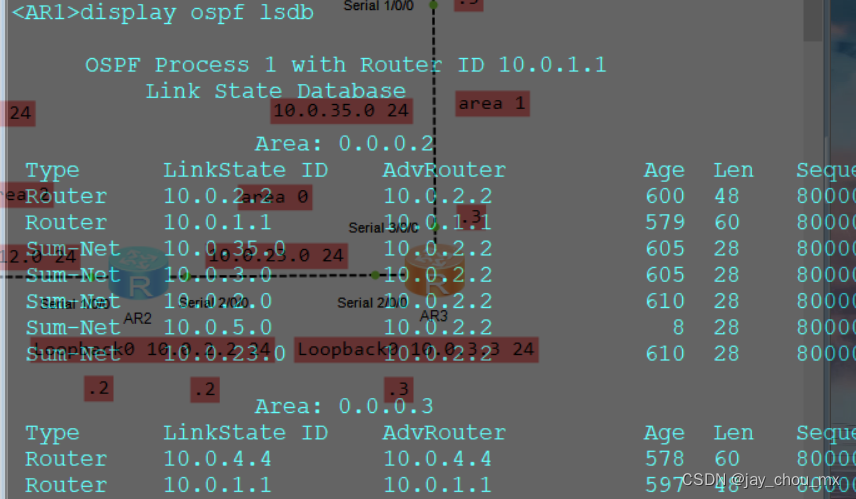

所以AR4没有学习到其他区域的路由信息

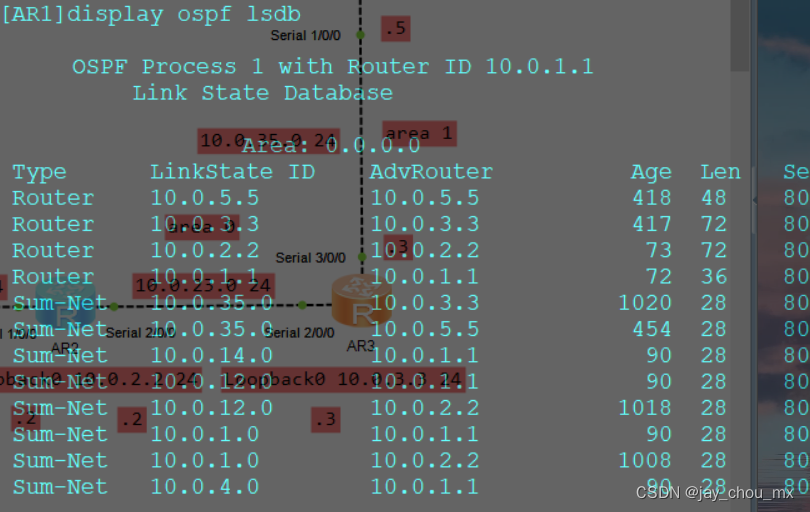

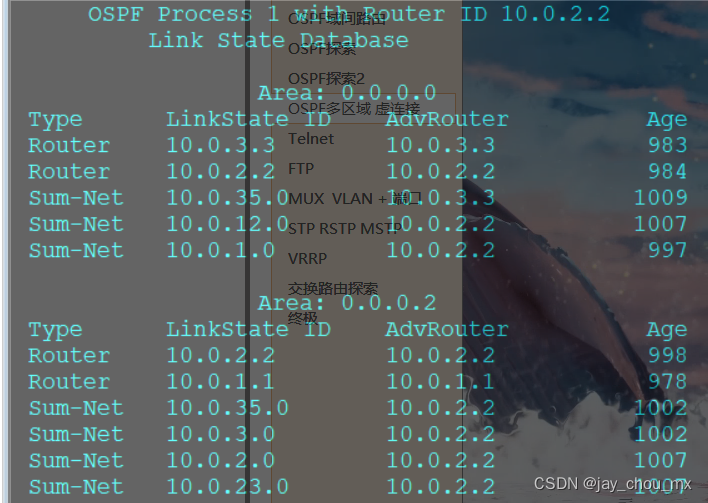

AR2缺失了4.0 14.0 5.0网络

只有AR3收到了3类LSA通告的5.0网络

虽然AR5通告到区域0网络  但是区域0不连续

一台路由器如果直连着骨干区域,当它收到来自其他区域的数据包,发现该数据包经过骨干区域,那么它会认为该网络中存在环路,所以他会丢弃数据包,不做应答

将不连续的区域0连在一块

两块不连续的区域配置  在中间区域进行配置

路由器配置对方ABR的Router id

[R3]ospf 1

[R3-ospf-1]area 1

[R3-ospf-1-area-0.0.0.1]vlink-peer 10.0.5.5

[R5]ospf

[R5-ospf-1]area 1

[R5-ospf-1-area-0.0.0.1]vlink-peer 10.0.3.3

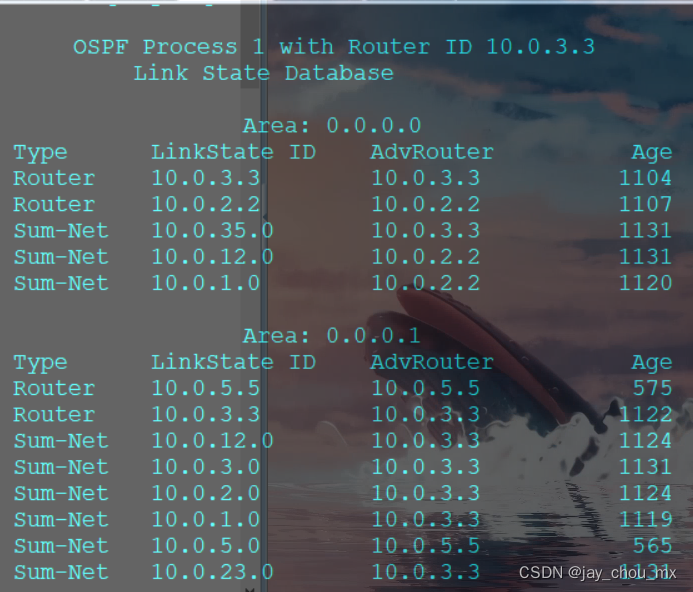

[AR3]display ospf lsdb router 10.0.5.5



 OSPF Process 1 with Router ID 10.0.3.3

         Area: 0.0.0.0

 Link State Database





  Type      : Router

  Ls id     : 10.0.5.5

  Adv rtr   : 10.0.5.5

  Ls age    : 150

  Len       : 48

  Options   :  ABR  E

  seq#      : 80000005

  chksum    : 0xf999

  Link count: 2

   * Link ID: 10.0.5.0

     Data   : 255.255.255.0

     Link Type: StubNet

     Metric : 0

     Priority : Low

   * Link ID: 10.0.3.3

     Data   : 10.0.35.5

     Link Type: Virtual

     Metric : 48

         Area: 0.0.0.1

 Link State Database





  Type      : Router

  Ls id     : 10.0.5.5

  Adv rtr   : 10.0.5.5

  Ls age    : 150

  Len       : 48

  Options   :  ABR  VIRTUAL  E

  seq#      : 8000000a

  chksum    : 0x3807

  Link count: 2

   * Link ID: 10.0.3.3

     Data   : 10.0.35.5

     Link Type: P-2-P

     Metric : 48

   * Link ID: 10.0.35.0

     Data   : 255.255.255.0

     Link Type: StubNet

     Metric : 48

     Priority : Low

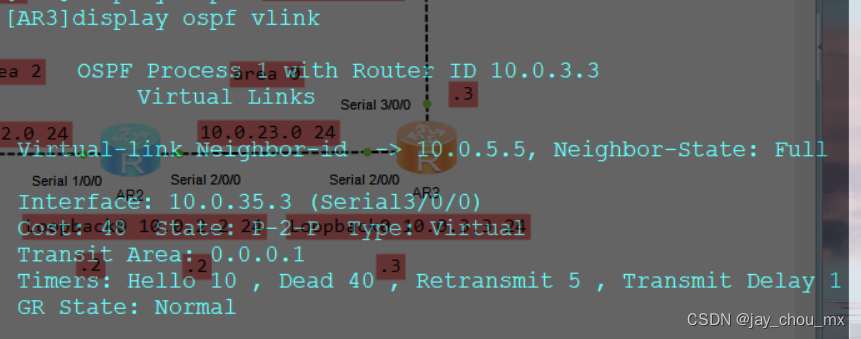

同样的将area 3连接到骨干区域

建立虚连接后 AR1会有区域0的LSA  可以与区域3进行交互信息
