MQ-135与STM32在TFTLCD上显示数据

自己从一个拿到模块丝毫不知道怎么操作的小白，到现在加班到十点的码畜，一切都因自己水平差，再加把劲吧！

废话少说，开始干起来吧：

耗材：正点原子精英版STM32F103ZET6*1；MQ-135模块一个；三根杜邦线（我用的是原子哥送的那种四联排线）；TFTLCD1.3寸屏幕。

• 连线：
• 开发板的5V-------mq135的vcc;
  |开发板------------MQ135 |
  |5V------------------Vcc|
  |GND---------------GND |
  | GPIO口（我用PA1)—Aout |

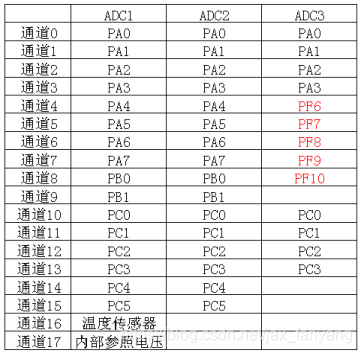

  说明：ADC能与之复用用的GPIO口关系如下表。我选择PA1，因此可以看出我的选了ADC1和通道1.（记住这两个参数，在后面adc_Init()函数里会用到）

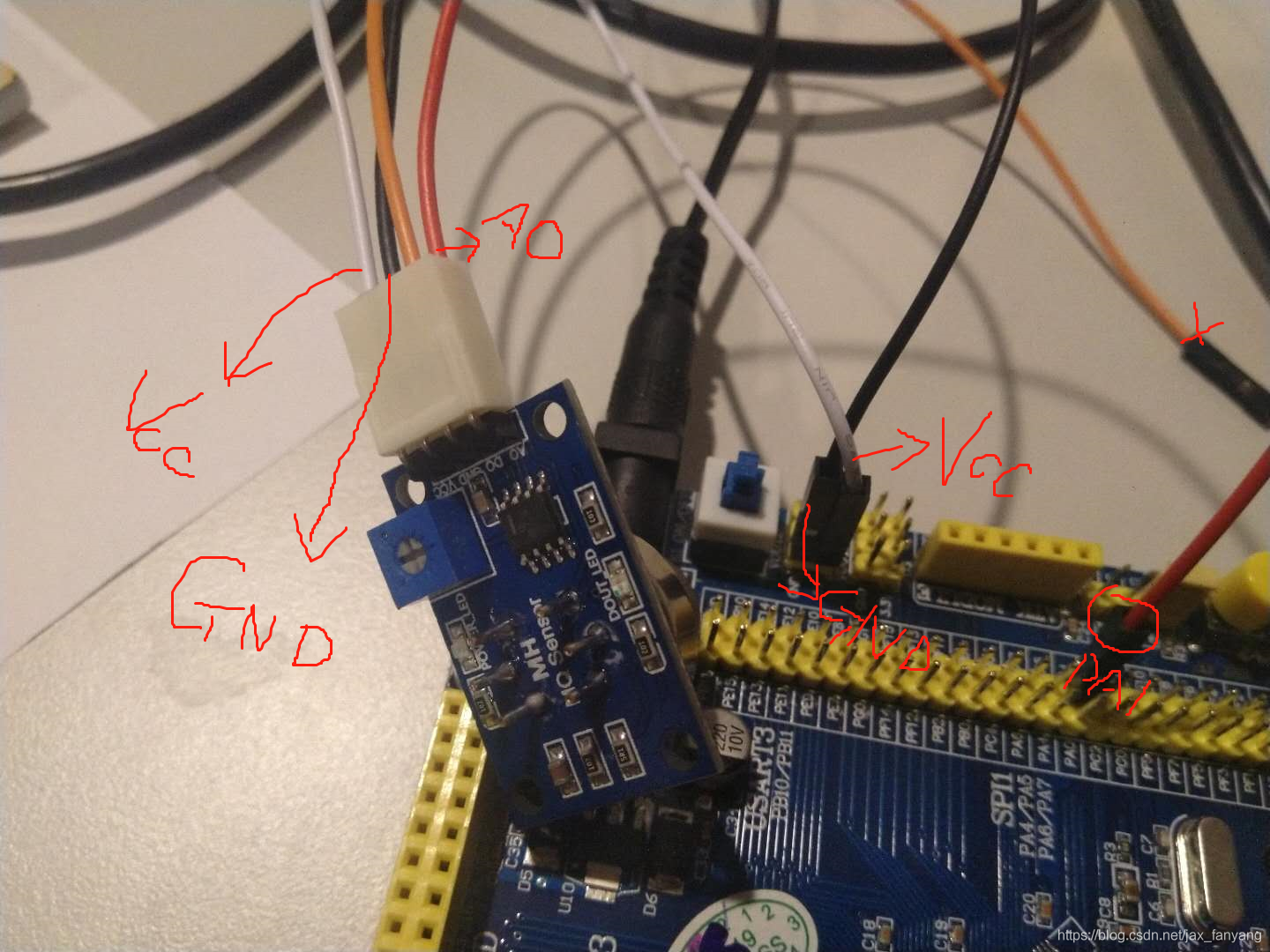

*附上实物连接图：
白线两端是MQ135的Vcc和开发板的5V;黑线两端都是地；红线两端是MQ135的AO端和你所倾向的GPIO口。
(之所以出这么保姆级别的教程，是因为我知道大量的人线都不会连，当初我就是，太惨了。哭唧唧)

---

接线结束：
讲一下重点吧：
1.正点原子的AD采集程序中：

• stm32f10x_adc.c标准文件里有这个函数：

u16 Get_Adc(u8 ch) ；
*  我想说很明显它想说明ch是u8数据
* 但是我们看他的实例里面的采集AD数据代码：
ad
