JVM内存模型深度解析(1.8)

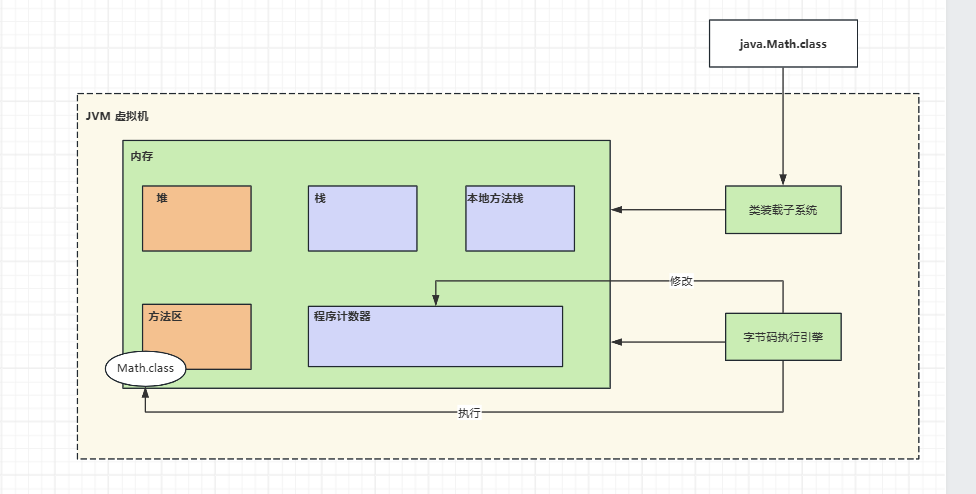

JVM整体结构及内存模型

• 类装载子系统： 加载 Math 类到 JVM 内存。

• 堆： 存放对象。

• 方法区： 存放常量，静态变量，类信息，静态变量的值是一个对象实例时，方法区存放的是对象在内存的地址。方法区直接占用物理内存。

• 栈： 存放局部变量。每执行一个方法，都会在栈中为这个方法开辟一块空间，用来存放这个方法中的局部变量。

• 程序计数器： 记录每个线程将要执行哪行代码。

栈，本地方法栈，程序计数器都是线程私有的，堆和方法区是线程共享的。

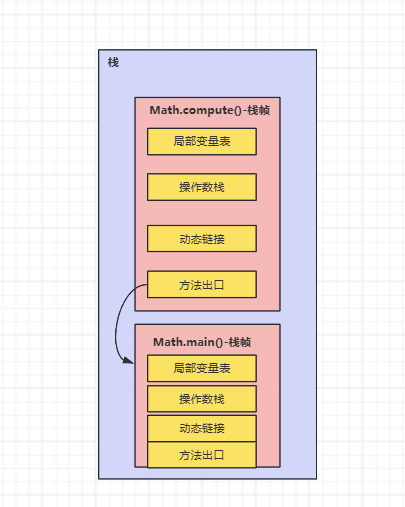

栈的结构

• 局部变量表： 存放方法内的局部变量，如果变量的值是一个对象实例，则存放对象在堆中的地址。局部变量表类似 Table 结构。

• 操作数栈： 存放变量的值，会有指令把栈中的值存入局部变量表中。

• 动态链接： 将普通方法的符号引用转化为直接引用。

• 方法出口： 记录当前方法结束后，调用此方法的方法将要执行哪行代码。图片中 main 方法调用了 compute 方法，所以 compute 的方法出口保存着 main 方法将要执行哪行代码。

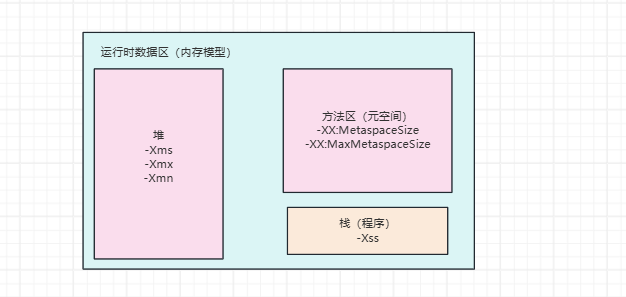

JVM内存参数设置

• Xms：堆的初始大小
• Xmx：堆的最大大小
• Xmn：堆的新生代大小
• XX：MaxMetaspaceSize： 设置方法区最大值， 默认是-1， 即不限制， 或者说只受限于本地内存大小。
• XX：MetaspaceSize： 指定方法区触发 Full GC 的初始阈值(元空间无固定初始大小)， 以字节为单位，默认是21M左右。

为方法区设定这两个值可以避免频繁触发 Full GC。

• Xss: 为一个线程分配栈空间大小。

如果把这个值设置的太小，容易发生 StackOverflowError。
因为 -Xss 设置越小，意味着一个线程栈里能分配的栈帧就越少，意味着方法调用深度也会变浅。
一个线程能调用的方法深度 ≈ -Xss / 单个栈帧大小
