目录

交换机的四大功能

寻找端口号

三种视图

常见基础命令

用SecureCRT链接eNSP


交换机的四大功能

1. 学习功能 --------- 数据帧经过交换机,交换机会自动学习数据帧的源mac 地址
2. 转发功能 --------- 数据帧经过交换机,会在 mac 表中查 找数据帧的目的mac ,查找成功会从相应的接口转发数据
3. 查询功能 --------- 数据帧经过交换机,会在 mac 表中查 找数据帧的目的mac ,查找失败,会从所有接口转发 相同数据(泛洪)
4. 刷新功能 --------- 交换机默认 300s 刷新一次 mac 地址表

寻找端口号

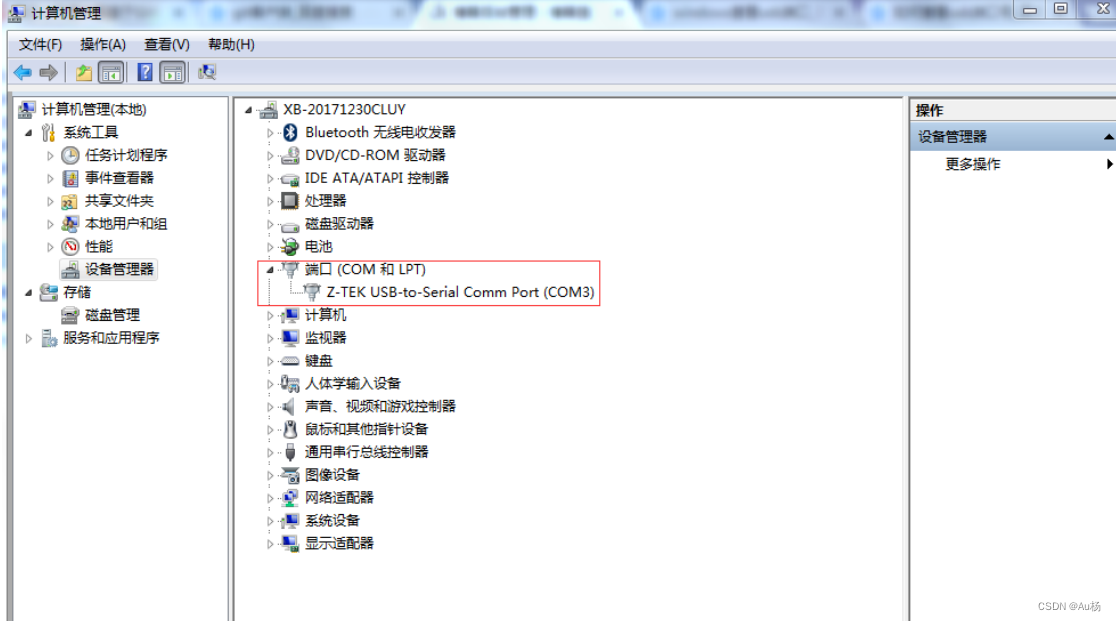

右键计算机 --> 管理 --> 设备管理,在打开的页面点一下 “设备管理器 ” ,在其中点击 “ 端口( COM 和 LPT ) ” ,可以 看到此时连接了console 线的端口号。我的端口号为 COM3。

三种视图

用户视图:基本操作,查看基本信息
系统视图:进阶操作,配置 静态路由,动态路由: rip , ospf , BGP
接口模式:配置端口的设置

常见基础命令

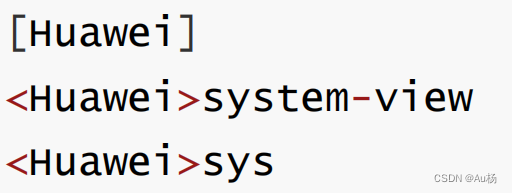

用户视图模式 < Huawei > 切换至系统视图模式:

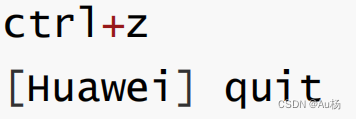

 退回用户视图:

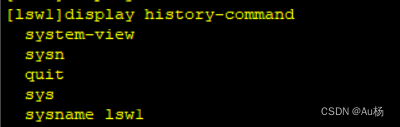

历史命令查询

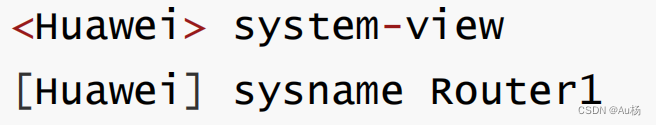

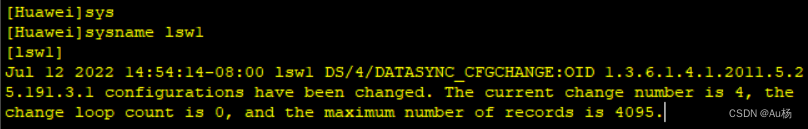

配置主机名:

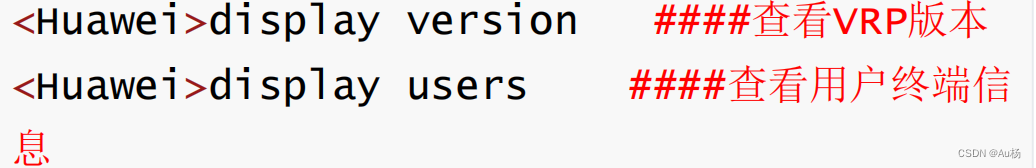

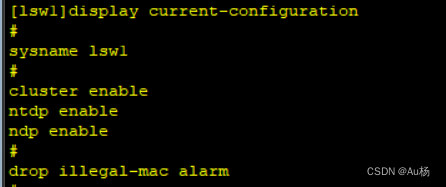

状态信息查询:

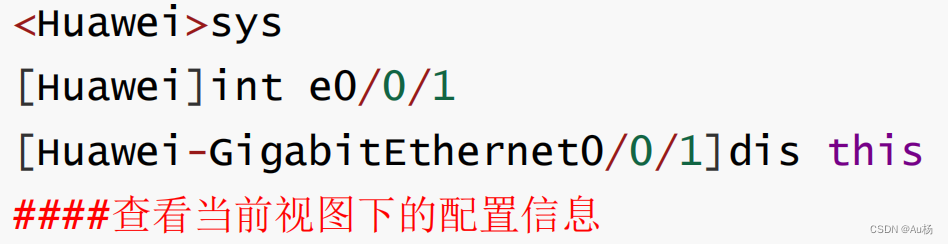

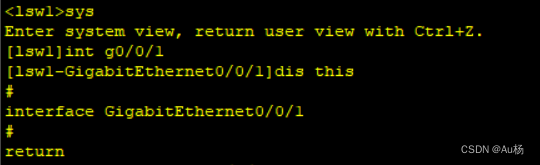

进入接口模式并查看信息:

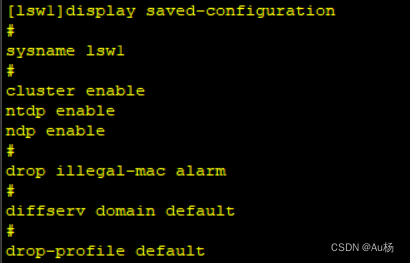

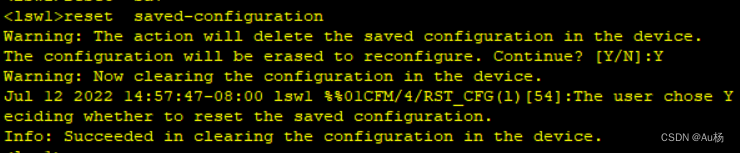

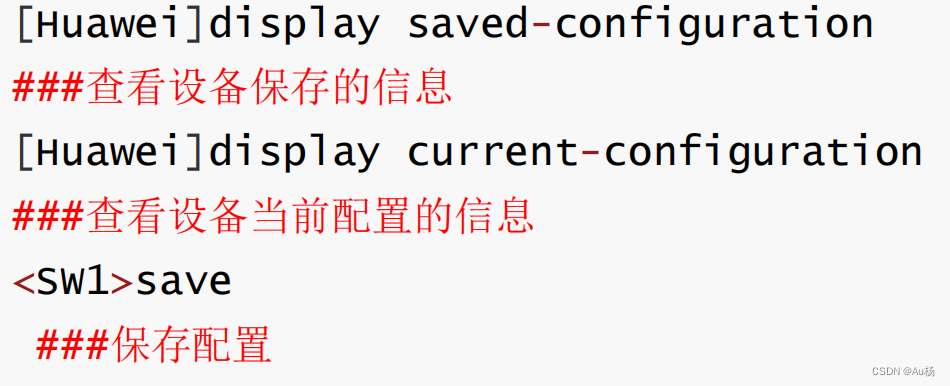

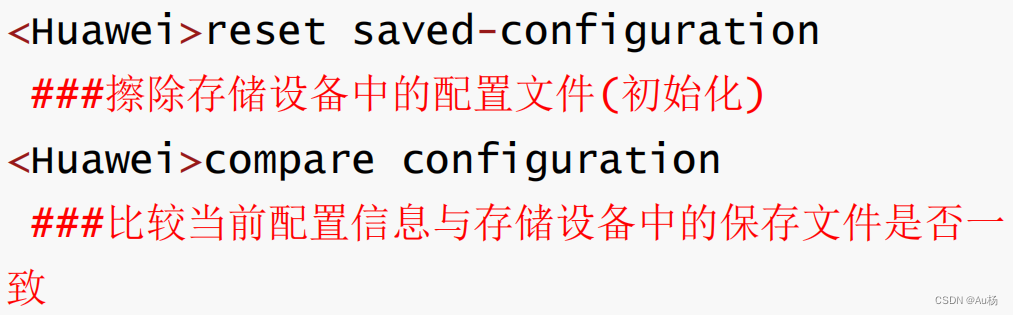

配置文件管理命令:

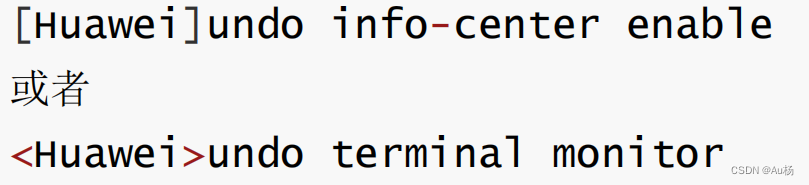

 关闭华为的信息提示中心:

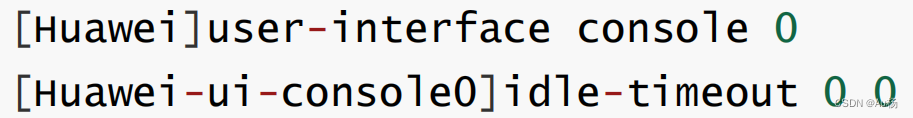

永不超时:

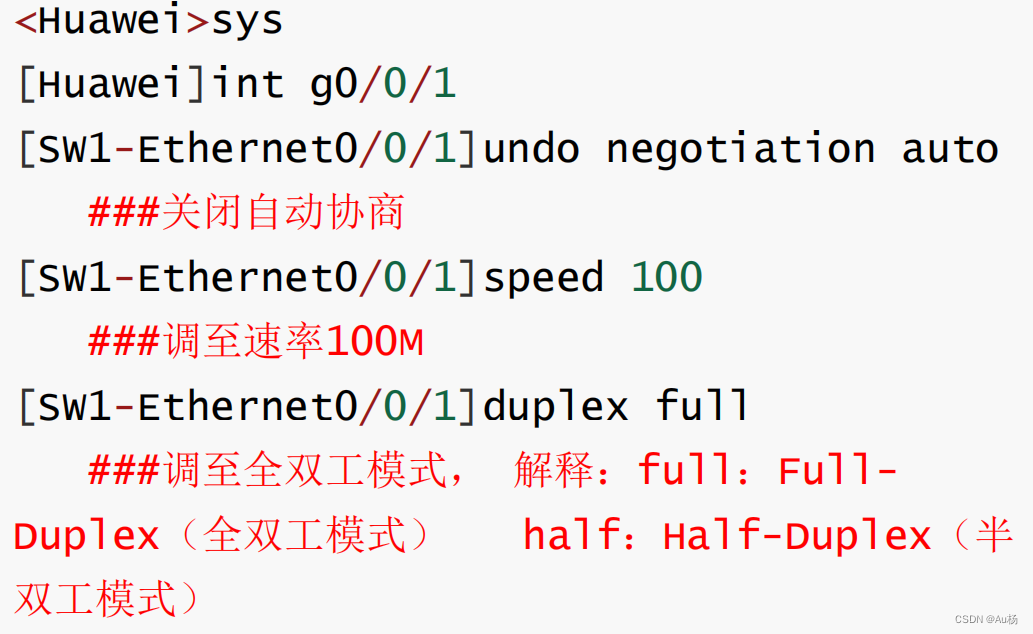

配置双工及速率命令:

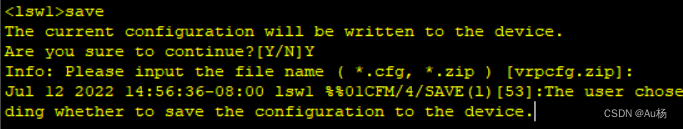

保存配置:

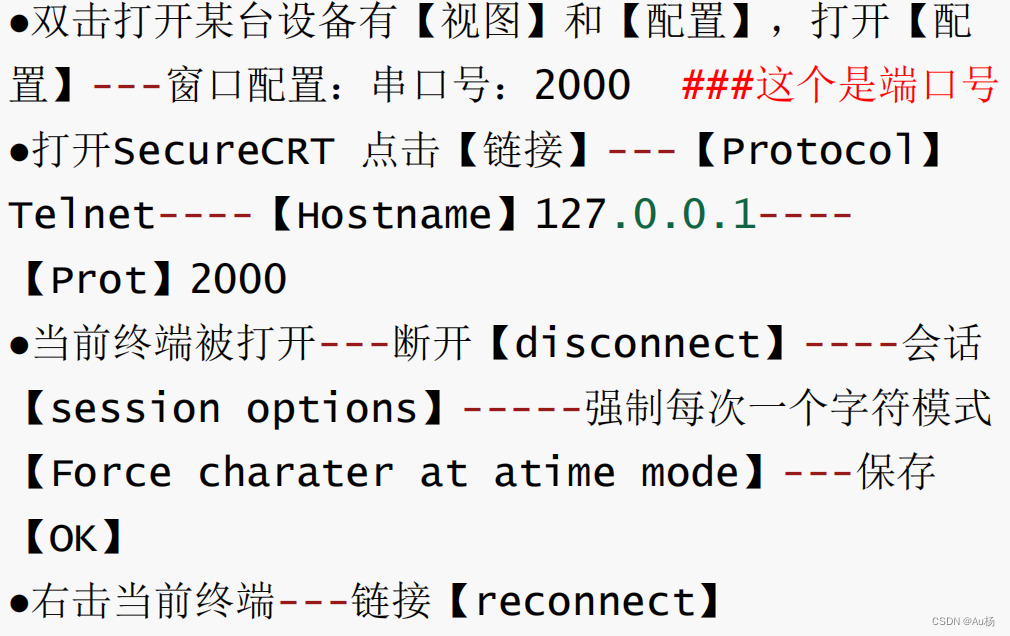

用SecureCRT链接eNSP
