大白话认识 Kafka 背后优秀的架构设计

来源 | https://juejin.cn/post/6844903999066341384

• 前言

• 一、Kafka基础

• • 消息系统的作用

  • 1.Topic 主题

  • 2.Partition 分区

  • 3.Producer - 生产者

  • 4.Consumer - 消费者

  • 5.Message - 消息

• 二、kafka的集群架构

• • Replica - 副本

  • Consumer Group - 消费者组

  • Controller

  • kafka和zookeeper如何配合工作

• 加餐时间

• • 1.Kafka性能好在什么地方？

  • 2.日志分段存储

  • 3.Kafka的网络设计

• finally

一、Kafka基础

消息系统的作用

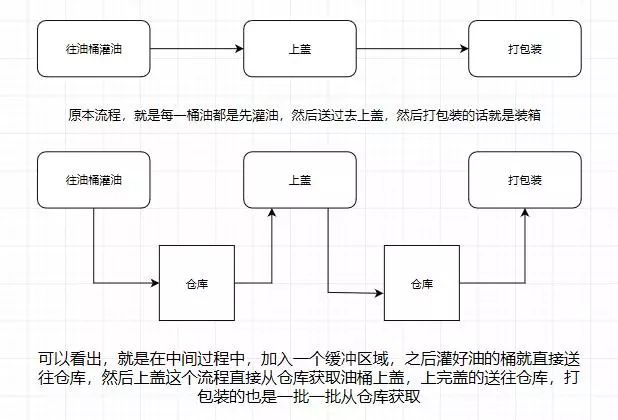

应该大部份小伙伴都清楚，用机油装箱举个例子

所以消息系统就是如上图我们所说的仓库，能在中间过程作为缓存，并且实现解耦合的作用。

引入一个场景，我们知道中国移动，中国联通，中国电信的日志处理，是交给外包去做大数据分析的，假设现在它们的日志都交给了你做的系统去做用户画像分析。

按照刚刚前面提到的消息系统的作用，我们知道了消息系统其实就是一个模拟缓存 ，且仅仅是起到了缓存的作用 而并不是真正的缓存，数据仍然是存储在磁盘上面而不是内存。

1.Topic 主题

kafka学习了数据库里面的设计，在里面设计了topic（主题），这个东西类似于关系型数据库的表

此时我需要获取中国移动的数据，那就直接监听TopicA即可

2.Partition 分区

kafka还有一个概念叫Partition（分区），分区具体在服务器上面表现起初就是一个目录，一个主题下面有多个分区，这些分区会存储到不同的服务器上面，或者说，其实就是在不同的主机上建了不同的目录。

这些分区主要的信息就存在了.log文件里面。跟数据库里面的分区差不多，是为了提高性能。

至于为什么提高了性能，很简单，多个分区多个线程，多个线程并行处理肯定会比单线程好得多

Topic和partition像是HBASE里的table和region的概念，table只是一个逻辑上的概念，真正存储数据的是region，这些region会分布式地存储在各个服务器上面，对应于kafka，也是一样，Topic也是逻辑概念 ，而partition就是分布式存储单元。这个设计是保证了海量数据处理的基础。

我们可以对比一下，如果HDFS没有block的设计，一个100T的文件也只能单独放在一个服务器上面，那就直接占满整个服务器了，引入block后，大文件可以分散存储在不同的服务器上。

注意：1.分区会有单点故障问题，所以我们会为每个分区设置副本数

2.分区的编号是从0开始的

3.Producer - 生产者

往消息系统里面发送数据的就是生产者

4.Consumer - 消费者

从kafka里读取数据的就是消费者

5.Message - 消息

kafka里面的我们处理的数据叫做消息

二、kafka的集群架构

创建一个TopicA的主题，3个分区分别存储在不同的服务器，也就是broker下面。Topic是一个逻辑上的概念 ，并不能直接在图中把Topic的相关单元画出

需要注意：kafka在0.8版本以前是没有副本机制的，所以在面对服务器宕机的突发情况时会丢失数据，所以尽量避免使用这个版本之前的kafka

Replica - 副本

kafka中的partition为了保证数据安全，所以每个partition可以设置多个副本。

此时我们对分区0,1,2分别设置3个副本（其实设置两个副本是比较合适的）

而且其实每个副本都是有角色之分的，它们会选取一个副本作为leader，而其余的作为follower，我们的生产者在发送数据的时候，是直接发送到leader partition里面 ，然后follower partition会去leader那里自行同步数据，消费者消费数据的时候，也是从leader那去消费数据的 。

Consumer Group - 消费者组

我们在消费数据时会在代码里面指定一个group.id,这个id代表的是消费组的名字，而且这个group.id就算不设置，系统也会默认设置

conf.setProperty("group.id","tellYourDream")

我们所熟知的一些消息系统一般来说会这样设计，就是只要有一个消费者去消费了消息系统里面的数据，那么其余所有的消费者都不能再去消费这个数据。可是kafka并不是这样,比如现在consumerA去消费了一个topicA里面的数据。

consumerA:
    group.id = a
consumerB:
    group.id = a

consumerC:
    group.id = b
consumerD:
    group.id = b

再让consumerB也去消费TopicA的数据，它是消费不到了，但是我们在consumerC中重新指定一个另外的group.id，consumerC是可以消费到topicA的数据的。而consumerD也是消费不到的，所以在kafka中，不同组可有唯一的一个消费者去消费同一主题的数据 。

所以消费者组就是让多个消费者并行消费信息而存在的，而且它们不会消费到同一个消息，如下，consumerA，B，C是不会互相干扰的

consumer group:a
    consumerA
    consumerB
    consumerC

如图，因为前面提到过了消费者会直接和leader建立联系，所以它们分别消费了三个leader，所以一个分区不会让消费者组里面的多个消费者去消费 ，但是在消费者不饱和的情况下，一个消费者是可以去消费多个分区的数据的 。

Controller

熟知一个规律：在大数据分布式文件系统里面，95%的都是主从式的架构，个别是对等式的架构，比如ElasticSearch。

kafka也是主从式的架构，主节点就叫controller，其余的为从节点，controller是需要和zookeeper进行配合管理整个kafka集群。

kafka和zookeeper如何配合工作

kafka严重依赖于zookeeper集群（所以之前的zookeeper文章还是有点用的）。所有的broker在启动的时候都会往zookeeper进行注册，目的就是选举出一个controller，这个选举过程非常简单粗暴，就是一个谁先谁当的过程，不涉及什么算法问题。

那成为controller之后要做啥呢，它会监听zookeeper里面的多个目录。

例如有一个目录/brokers/，其他从节点往这个目录上注册（就是往这个目录上创建属于自己的子目录而已） 自己，这时命名规则一般是它们的id编号，比如/brokers/0,1,2

注册时各个节点必定会暴露自己的主机名，端口号等等的信息，此时controller就要去读取注册上来的从节点的数据（通过监听机制），生成集群的元数据信息，之后把这些信息都分发给其他的服务器，让其他服务器能感知到集群中其它成员的存在 。

此时模拟一个场景，我们创建一个主题（其实就是在zookeeper上/topics/topicA这样创建一个目录而已），kafka会把分区方案生成在这个目录中，此时controller就监听到了这一改变，它会去同步这个目录的元信息，然后同样下放给它的从节点，通过这个方法让整个集群都得知这个分区方案，此时从节点就各自创建好目录等待创建分区副本即可。这也是整个集群的管理机制。

加餐时间

1.Kafka性能好在什么地方？

① 顺序写

操作系统每次从磁盘读写数据的时候，需要先寻址，也就是先要找到数据在磁盘上的物理位置，然后再进行数据读写，如果是机械硬盘，寻址就需要较长的时间。

kafka的设计中，数据其实是存储在磁盘上面，一般来说，会把数据存储在内存上面性能才会好。但是kafka用的是顺序写，追加数据是追加到末尾，磁盘顺序写的性能极高，在磁盘个数一定，转数达到一定的情况下，基本和内存速度一致

随机写的话是在文件的某个位置修改数据，性能会较低。

② 零拷贝

先来看看非零拷贝的情况

可以看到数据的拷贝从内存拷贝到kafka服务进程那块，又拷贝到socket缓存那块，整个过程耗费的时间比较高，kafka利用了Linux的sendFile技术（NIO），省去了进程切换和一次数据拷贝，让性能变得更好。

2.日志分段存储

Kafka规定了一个分区内的.log文件最大为1G，做这个限制目的是为了方便把.log加载到内存去操作

00000000000000000000.index
00000000000000000000.log
00000000000000000000.timeindex

00000000000005367851.index
00000000000005367851.log
00000000000005367851.timeindex

00000000000009936472.index
00000000000009936472.log
00000000000009936472.timeindex

这个9936472之类的数字，就是代表了这个日志段文件里包含的起始offset，也就说明这个分区里至少都写入了接近1000万条数据了。

Kafka broker有一个参数，log.segment.bytes，限定了每个日志段文件的大小，最大就是1GB，一个日志段文件满了，就自动开一个新的日志段文件来写入，避免单个文件过大，影响文件的读写性能，这个过程叫做log rolling，正在被写入的那个日志段文件，叫做active log segment。

如果大家有看前面的两篇有关于HDFS的文章时，就会发现NameNode的edits log也会做出限制，所以这些框架都是会考虑到这些问题。

3.Kafka的网络设计

kafka的网络设计和Kafka的调优有关，这也是为什么它能支持高并发的原因

首先客户端发送请求全部会先发送给一个Acceptor，broker里面会存在3个线程（默认是3个），这3个线程都是叫做processor，Acceptor不会对客户端的请求做任何的处理，直接封装成一个个socketChannel发送给这些processor形成一个队列，发送的方式是轮询，就是先给第一个processor发送，然后再给第二个，第三个，然后又回到第一个。消费者线程去消费这些socketChannel时，会获取一个个request请求，这些request请求中就会伴随着数据。

线程池里面默认有8个线程，这些线程是用来处理request的，解析请求，如果request是写请求，就写到磁盘里。读的话返回结果。processor会从response中读取响应数据，然后再返回给客户端。这就是Kafka的网络三层架构。

所以如果我们需要对kafka进行增强调优，增加processor并增加线程池里面的处理线程，就可以达到效果。request和response那一块部分其实就是起到了一个缓存的效果，是考虑到processor们生成请求太快，线程数不够不能及时处理的问题。

所以这就是一个加强版的reactor网络线程模型。

finally

集群的搭建会再找时间去提及。这一篇简单地从角色到一些设计的方面讲述了Kafka的一些基础，在之后的更新中会继续逐步推进，进行更加深入浅出的讲解。
