1. 引言

TreeMap是Java集合框架中的一个重要成员，基于红黑树（Red-Black Tree）实现，能够保证键值对按照键的顺序排列。本文将深入分析TreeMap 的源码，本文采用的JDK版本是21,重点介绍其数据结构、核心操作以及红黑树的实现原理。

2. 继承关系分析

TreeMap 继承自 AbstractMap<K, V>，并实现了 NavigableMap<K, V> 和 SortedMap<K, V> 接口。

该类的继承结构图如下图所示：

3. TreeMap的数据结构

3.1 TreeMap的核心成员变量

private transient Entry<K,V> root;  // 根节点
private transient int size = 0;      // TreeMap 的大小
private final Comparator<? super K> comparator; // 比较器（可选）

3.2 Entry<K,V>节点结构

static final class Entry<K,V> implements Map.Entry<K,V>{
    K key;
    V value;
    Entry<K,V> left;
    Entry<K,V> right;
    Entry<K,V> parent;
    boolean color = RED; // 新插入的节点默认是红色
}

其中:

  • key/value：键值对
  • left/right：左右子节点
  • parent：父节点
  • color：节点颜色（红/黑）4. 红黑树的基本概念
  • 红黑树是一种 自平衡二叉搜索树（BST），具备以下性质：
  • 每个节点非红即黑。
  • 根节点始终是黑色。
  • 红色节点的子节点必须是黑色（即不能出现两个连续的红色节点）。
  • 从任一节点到叶子节点的所有路径，黑色节点数必须相同（黑色平衡性）。
  • 新插入的节点默认是红色（避免破坏黑色平衡）。

4.1 红黑树的操作

红黑树的三种操作：变色、左旋、右旋。

  • 变色:
  • 节点的颜色由红变黑或由黑变红。(这个操作很好了解)
  • 左旋:
  • 以某个结点作为支点(pivot),其父节点（子树的root）旋转为自己的左子树（左旋），pivot的原左子树变成原root节点的右子树，pivot的原右子树保持不变,我这里有张图方便理解
  • 从这张图可以看出,以18这个元素为pivot,把其父节点9旋转为自己的左子树,pivot的原左子树10变成root节点9的右子树
  • 右旋:
  • 以某个结点作为支点(pivot),其父节点（子树的root）旋转为自己的右子树（右旋），pivot的原右子树变成 原root节点的左子树，pivot的原左子树保持不变,我这里有张图方便理解
  • 从这张图可以看出,以7这个元素为pivot,把其父节点9旋转为自己的右子树,pivot的原右子树8变成root节点9的左子树

4.2 红黑树插入场景旋转分析

实际应用插入的场景中，红黑树的旋转情况非常多，下面我一一例举几种场景，为源码分析做准备

  • 场景1: 红黑树为空树

直接把插入结点作为根节点就可以了并且把插入节点设置为黑色。

  • 场景2: 插入节点的父节点为黑色 由于插入的节点是红色的，当插入节点的父节点是黑色时，不会影响红黑树的平衡，如下图所示:

  • 场景3: 插入节点的父节点为红色

如果插入节点的父节点为红色节点,由于新插入得节点也为红色，根据规则不能有两个相邻得红色节点,此时分两种情况考虑

  • 父亲和叔叔均为红色
  • 父亲为红色，叔叔为黑色

如图(K为要插入的元素):

场景3.1：父亲和叔叔为红色节点

父亲为红色，那么此时该插入子树的红黑树层数的情况是：黑红红。

因为不可能同时存在两个相连的红色节点,需要进行变色,显然处理方式是把其改为：红黑红。

变色处理： 黑红红 ==> 红黑红

1.将F和V节点改为黑色

2.将P改为红色

3.将P设置为当前节点，进行后续处理

此时操作如下图：

场景3.2：叔叔为黑色，父亲为红色，并且插在父亲的左节点

分为两种情况

  • LL红色插入

叔叔为黑色，或者不存在(NIL)也是黑节点，并且节点的父亲节点是祖父节点的左子节点

如图:

场景3.2.1 LL型失衡

细分场景 1： 新插入节点，为其父节点的左子节点(LL红色情况),插入后就是LL型失衡,如图所示：

自平衡处理：

1.变颜色：

将F设置为黑色，将P设置为红色

2.对F节点进行右旋

如图:

场景3.2.2 LR型失衡

细分场景2:新插入节点，为其父节点的右子节点(LR红色情况),插入后就是LR型失衡,如图所示:

自平衡处理：

1.对F进行左旋

2.将F设置为当前节点，得到LL红色情况

3.按照LL红色情况处理(1.变色 2.右旋P节点)

场景3.3：叔叔为黑节点，父亲为红色，并且父亲节点是祖父节点的右子节点

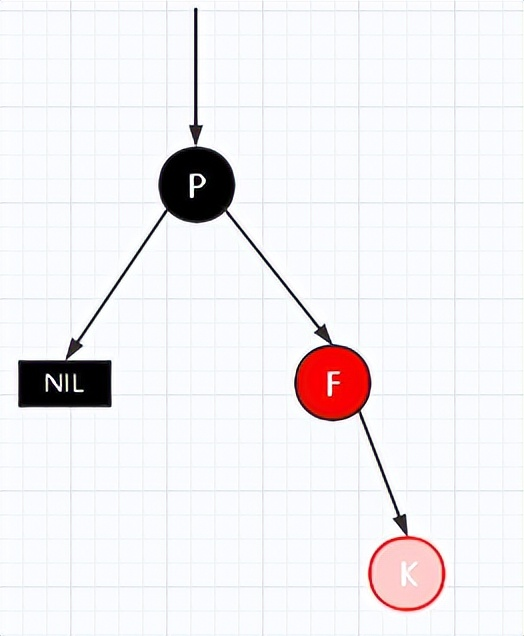

场景3.3.1：RR型失衡

新插入节点，为其父节点的右子节点(RR红色情况)

自平衡处理：

1.变色：

将F设置为黑色，将P设置为红色

2.对P节点进行左旋

场景3.3.2：RL型失衡

新插入节点，为其父节点的左子节点(RL红色情况)

自平衡处理：

1.对F进行右旋

2.将F设置为当前节点，得到RR红色情况

3.按照RR红色情况处理(1.变色 2.左旋 P节点)

5. TreeMap源码分析

5.1 插入(put方法)

该方法的签名如下：

private V put(K key, V value, boolean replaceOld) {
        Entry<K,V> t = root;
        if (t == null) {
            addEntryToEmptyMap(key, value);
            return null;
        }
        int cmp;
        Entry<K,V> parent;

        Comparator<? super K> cpr = comparator;
        if (cpr != null) {
            do {
                parent = t;
                cmp = cpr.compare(key, t.key);
                if (cmp < 0)
                    t = t.left;
                else if (cmp > 0)
                    t = t.right;
                else {
                    V oldValue = t.value;
                    if (replaceOld || oldValue == null) {
                        t.value = value;
                    }
                    return oldValue;
                }
            } while (t != null);
        } else {
            Objects.requireNonNull(key);
            Comparable<? super K> k = (Comparable<? super K>) key;
            do {
                parent = t;
                cmp = k.compareTo(t.key);
                if (cmp < 0)
                    t = t.left;
                else if (cmp > 0)
                    t = t.right;
                else {
                    V oldValue = t.value;
                    if (replaceOld || oldValue == null) {
                        t.value = value;
                    }
                    return oldValue;
                }
            } while (t != null);
        }
        addEntry(key, value, parent, cmp < 0);
        return null;
}

首先分析第一次添加的时候,比如添加的是元素3,把root成员属性赋值给变量t,第一次t是null,调用addEntryToEmptyMap方法，该方法的签名如下:

private void addEntryToEmptyMap(K key, V value) {
        compare(key, key);
        root = new Entry<>(key, value, null);
        size = 1;
        modCount++;
}

主要是创建一个Entry类型的root对象,设置size等于1,modCount加1，最终返回null,首次添加的逻辑很简单。

接着分析第二次添加的时候，比如添加的是元素2,定义int类型变量cmp,Entry类型的parent,把成员变量类型是Comparator的comparator赋值给cpr, 判断它是否为null,这块的comparator可以由调用端自行传入，假如没传递这个，会走到else语句中,把key强制转换为Comparable类型，从这块可以看出，如果是 自定义类型的key，需要实现Comparable接口，否则会报ClassCastException异常，相信这里大家都理解,这时候有do while循环,把元素t也是root赋值给变量parent, 用当前插入元素和根元素比较， 如果小于根元素说明是根元素的左子树，把根元素的左子树赋值给变量t,判断t是否为空，如果不为空继续判断直到null为止，经过这一系列do while循环比较就能找出 新传入的元素父亲节点parent,如果比较以后相等说明就是要覆盖之前的老值，然后返回老值。

找到要插入元素的父亲节点以后，调用addEntry方法，该方法的签名如下；

  private void addEntry(K key, V value, Entry<K, V> parent, boolean addToLeft) {
      Entry<K,V> e = new Entry<>(key, value, parent);
      if (addToLeft)
          parent.left = e;
      else
          parent.right = e;
      fixAfterInsertion(e);
      size++;
      modCount++;
  }

创建Entry对象，传入key、value、父亲节点，如果要插入到左子树把当前插入的元素赋值给parent.left,如果是右子树把当前插入的元素赋值给parent.right，插入以后需要进行自平衡操作，调用方法 fixAfterInsertion,该方法的签名如下:

private void fixAfterInsertion(Entry<K,V> x) {
        x.color = RED;

        while (x != null && x != root && x.parent.color == RED) {
            if (parentOf(x) == leftOf(parentOf(parentOf(x)))) {
                Entry<K,V> y = rightOf(parentOf(parentOf(x)));
                if (colorOf(y) == RED) {
                    setColor(parentOf(x), BLACK);
                    setColor(y, BLACK);
                    setColor(parentOf(parentOf(x)), RED);
                    x = parentOf(parentOf(x));
                } else {
                    if (x == rightOf(parentOf(x))) {
                        x = parentOf(x);
                        rotateLeft(x);
                    }
                    setColor(parentOf(x), BLACK);
                    setColor(parentOf(parentOf(x)), RED);
                    rotateRight(parentOf(parentOf(x)));
                }
            } else {
                Entry<K,V> y = leftOf(parentOf(parentOf(x)));
                if (colorOf(y) == RED) {
                    setColor(parentOf(x), BLACK);
                    setColor(y, BLACK);
                    setColor(parentOf(parentOf(x)), RED);
                    x = parentOf(parentOf(x));
                } else {
                    if (x == leftOf(parentOf(x))) {
                        x = parentOf(x);
                        rotateRight(x);
                    }
                    setColor(parentOf(x), BLACK);
                    setColor(parentOf(parentOf(x)), RED);
                    rotateLeft(parentOf(parentOf(x)));
                }
            }
        }
        root.color = BLACK;
}

判断要插入的元素是不是根节点，如果是根节点更新颜色为黑色，否则是红色，这里我们重点关注是红色的逻辑,先是一个while的死循环,结束条件是插入的元素 不为空并且不是root节点并且是插入元素父节点是红色。在while循环有两个大的分支判断。

  • x的父节点是其祖父节点的左子节点:
    获取变量y,y是祖父节点的右子节点，即是x的叔叔节点,这里又分两种情况:
    • 如果叔叔也是红色节点，根据第四章节分析的场景3.1父亲和叔叔为红色节点情况可知：
      将叔叔节点和父节点设置为黑色节点，设置祖父节点为红色，祖父节点设置为当前节点，进行后续处理继续进行修复。
    • 如果叔叔节点y是黑色的,进入下一个修复步骤：
  • 如果x是父节点的右子节点，就是第四章节分析的场景3.2.2LR型失衡,首先得到节点x的父节点并重新赋值给x,将父节点x 进行左旋操作,调用的方法是rotateLeft,该方法的签名如下:
  • private void rotateLeft(Entry<K,V> p) { if (p != null) { Entry<K,V> r = p.right; p.right = r.left; if (r.left != null) r.left.parent = p; r.parent = p.parent; if (p.parent == null) root = r; else if (p.parent.left == p) p.parent.left = r; else p.parent.right = r; r.left = p; p.parent = r; } }
  • 那我按照场景3.2.2图场景分析,获取p.right的代表变量r等于节点K,将K的左子树挂到p的右子树上，因为p要下沉成为K的左子树，设置K的左子树的父节点是F, K的父指针指向F的原父节点,这样有助于K成为F的父节点，判断p.parent如果等于null,说明p是根节点，那么k成为新的根节点,否则更新F父节点的左子树为K 或者更新F父节点的右子树为K,最后将K的左子树变为F,F的父子树变为K,通过rotateLeft方法就把原先的父节点变为当前节点的子节点，但是还没有完事，因为此时相邻 节点还都是红色的,需要将节点P变红,K变黑，然后进行右旋平衡操作，调用的方法的是rotateRight,该方法的签名是:
  • private void rotateRight(Entry<K,V> p) { if (p != null) { Entry<K,V> l = p.left; p.left = l.right; if (l.right != null) l.right.parent = p; l.parent = p.parent; if (p.parent == null) root = l; else if (p.parent.right == p) p.parent.right = l; else p.parent.left = l; l.right = p; p.parent = l; } }
  • 此时传入的节点是P,把P的左子树赋值给变量l,把l的右子树赋值给P的左子树，判断如果l的右子树不为空，把l的右子树的parent设置为P,设置元素k的parent指向 P的parent,判断p.parent如果等于null,说明P是根节点，那么K成为新的根节点，否则更新P父节点的左子树为K或者右子树，最后将P变成K的右子树，P的父节点变成K。
  • x的父节点是其祖父节点的右子节点:

这块的逻辑其实是跟上面的逻辑是对称操作，是上面的相反方向的操作，这里我就不分析了，感兴趣的同学可以自行分析一下。

5.2 查找(get方法)

该方法的签名如下:

public V get(Object key) {
        Entry<K,V> p = getEntry(key);
        return (p==null ? null : p.value);
}

final Entry<K,V> getEntry(Object key) {
        if (comparator != null)
           return getEntryUsingComparator(key);
        Objects.requireNonNull(key);
        Comparable<? super K> k = (Comparable<? super K>) key;
        Entry<K,V> p = root;
        while (p != null) {
          int cmp = k.compareTo(p.key);
          if (cmp < 0)
            p = p.left;
          else if (cmp > 0)
            p = p.right;
          else
           return p;
        }
        return null;
}

get方法逻辑比较简单,首先获取根元素赋值给变量p,然后根据传入的元素调用compareTo方法进行比较，根据结果和0比较，如果小于就把p的左子树赋值给p,如果大于就把 p的右子树赋值给p,如果等于直接返回元素p。

5.3 forEach方法

该方法的签名如下:

 public void forEach(BiConsumer<? super K, ? super V> action) {
        Objects.requireNonNull(action);
        int expectedModCount = modCount;
        for (Entry<K, V> e = getFirstEntry(); e != null; e = successor(e)) {
            action.accept(e.key, e.value);

            if (expectedModCount != modCount) {
                throw new ConcurrentModificationException();
            }
        }
}

此次是一个for循环,可以看出先调用了getFirstEntry方法获取节点元素，那么再来看看这个方法的签名:

final Entry<K,V> getFirstEntry() {
    Entry<K,V> p = root;
    if (p != null)
        while (p.left != null)
            p = p.left;
    return p;
}

把根节点赋值给变量p,接着while一个死循环,判断如果p的左子树不为空,就把左子树赋值给p,再次循环判断直到p的左子树为空然后返回p,这里为什么要这么 做那，因为TreeMap是按照key值有序排列的，它的底层是一个红黑树，左子树的值比根节点值小，根节点值又小于右子树节点，这样一直循环获取的就是最小的左子树值，最小值 可以先取出来。

接着返回到forEach的for循环,调用getFirstEntry如果返回的不为空，就打印key,value值。

接着调用了successor方法传入getFirstEntry方法返回的节点e,该方法主要获取节点e的后继节点,该方法的签名如下:

static <K,V> TreeMap.Entry<K,V> successor(Entry<K,V> t) {
      if (t == null)
          return null;
      else if (t.right != null) {
          Entry<K,V> p = t.right;
          while (p.left != null)
              p = p.left;
          return p;
      } else {
          Entry<K,V> p = t.parent;
          Entry<K,V> ch = t;
          while (p != null && ch == p.right) {
              ch = p;
              p = p.parent;
          }
          return p;
      }
}

判断当前节点是否有右子树，如果有就一直while循环获取右子树中最左边节点，也就是右子树中最小的那个节点,这种是树的中序遍历形式，访问顺序是：左子树 -> 当前节点 -> 右子树。

如果当前节点没有右子树，需要向上查找后继节点。此时的后继节点是第一个使当前节点位于其左子树中的祖先节点，为什么要这么查找那？因为在中序遍历中当前节点是左子节点，那么父节点就是它的后继（因为父节点还没被访问）。

5.4 remove方法

该方法的签名如下:

 public V remove(Object key) {
        Entry<K,V> p = getEntry(key);
        if (p == null)
            return null;

        V oldValue = p.value;
        deleteEntry(p);
        return oldValue;
}

首先调用getEntry方法获取要删除的节点元素，如果获取不到返回null,如果获取到了先保留Entry的value值，然后调用deleteEntry方法，该方法签名如下:

private void deleteEntry(Entry<K,V> p) {
    modCount++;
    size--;
    if (p.left != null && p.right != null) {
        Entry<K,V> s = successor(p);
        p.key = s.key;
        p.value = s.value;
        p = s;
    }
    Entry<K,V> replacement = (p.left != null ? p.left : p.right);

    if (replacement != null) {
        replacement.parent = p.parent;
        if (p.parent == null)
            root = replacement;
        else if (p == p.parent.left)
            p.parent.left  = replacement;
        else
            p.parent.right = replacement;

        p.left = p.right = p.parent = null;

        if (p.color == BLACK)
            fixAfterDeletion(replacement);
    } else if (p.parent == null) {
        root = null;
    } else {
        if (p.color == BLACK)
            fixAfterDeletion(p);

        if (p.parent != null) {
            if (p == p.parent.left)
                p.parent.left = null;
            else if (p == p.parent.right)
                p.parent.right = null;
            p.parent = null;
        }
    }
}

判断要删除(p)的节点是否同时存在左右节点,如果是找出后继节点，这个后继方法我已经在forEach方法中已经分析过了，把p的key、value替换为后继节点的key、value,最后把p指向后继节点。

下面的操作就是要删除找到的后继节点，在删除之前要判断它是否有左子树或者右子树:

  • 如果有

把replacement的父节点设置为p=s的父节点，如果p=s的父节点为null,说明p=s是父亲节点，那么 删除了后继节点，自然root节点变为replacement,否则就进行判断是把replacement放在p=s的左边还是右边，然后p.left = p.right = p.parent = null把指向都为null,方便删除p=s的元素 这个操作完成以后就删除了后继节点，而后继节点的key,value被删除的后继节点的key,value覆盖了，看的像是要删除remove中的元素，其实是覆盖，真实删除的是后继节点。

接着判断删除的元素是否是黑色的，如果是黑色的，需要进行树的平衡操作，这是为啥那，因为根据红黑树的特性，从任意节点到其所有叶子节点的路径上，黑色节点的数量相同（称为“黑高”平衡）,所以删除元素 以后需要平衡操作,下面看一下fixAfterDeletion方法签名:

private void fixAfterDeletion(Entry<K,V> x) {
        while (x != root && colorOf(x) == BLACK) {
            if (x == leftOf(parentOf(x))) {
                Entry<K,V> sib = rightOf(parentOf(x));

                if (colorOf(sib) == RED) {
                    setColor(sib, BLACK);
                    setColor(parentOf(x), RED);
                    rotateLeft(parentOf(x));
                    sib = rightOf(parentOf(x));
                }

                if (colorOf(leftOf(sib))  == BLACK &&
                    colorOf(rightOf(sib)) == BLACK) {
                    setColor(sib, RED);
                    x = parentOf(x);
                } else {
                    if (colorOf(rightOf(sib)) == BLACK) {
                        setColor(leftOf(sib), BLACK);
                        setColor(sib, RED);
                        rotateRight(sib);
                        sib = rightOf(parentOf(x));
                    }
                    setColor(sib, colorOf(parentOf(x)));
                    setColor(parentOf(x), BLACK);
                    setColor(rightOf(sib), BLACK);
                    rotateLeft(parentOf(x));
                    x = root;
                }
            } else {
                Entry<K,V> sib = leftOf(parentOf(x));

                if (colorOf(sib) == RED) {
                    setColor(sib, BLACK);
                    setColor(parentOf(x), RED);
                    rotateRight(parentOf(x));
                    sib = leftOf(parentOf(x));
                }

                if (colorOf(rightOf(sib)) == BLACK &&
                    colorOf(leftOf(sib)) == BLACK) {
                    setColor(sib, RED);
                    x = parentOf(x);
                } else {
                    if (colorOf(leftOf(sib)) == BLACK) {
                        setColor(rightOf(sib), BLACK);
                        setColor(sib, RED);
                        rotateLeft(sib);
                        sib = leftOf(parentOf(x));
                    }
                    setColor(sib, colorOf(parentOf(x)));
                    setColor(parentOf(x), BLACK);
                    setColor(leftOf(sib), BLACK);
                    rotateRight(parentOf(x));
                    x = root;
                }
            }
        }

        setColor(x, BLACK);
}

这块变色和旋转逻辑和新增时候差不多就不再赘述了。

  • 如果没有如且它的parent为null

把root设置为null,说明树里面一个元素都没有了。

  • 如果不是上面的任意情况

就删除这个后继元素

6 总结

TreeMap通过红黑树保证数据的有序性，同时提供 O(log n) 级别的查找、插入和删除操作。掌握红黑树的旋转（左旋、右旋）及平衡调整机制，可以更好地理解TreeMap的内部实现！
