flink架构设计

1.架构设计

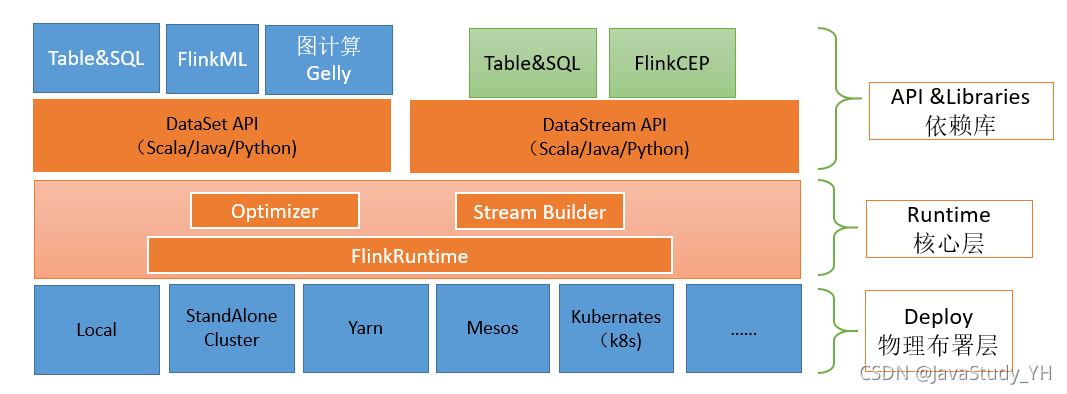

分层设计说明(相关术语解释）
物理部署层-deploy层
负责解决Flink的部署模式问题，
支持多种部署模式：本地部署、集群部署（Standalone/Yarn/Mesos）、云（GCE/EC2）以及kubernetes。

	通过该层支持不同平台的部署，用户可以根据自身场景和需求选择使用对应的部署模式。

Runtime核心层
	是Flink分布式计算框架的核心实现层，负责对上层不同接口提供基础服务。

	支持分布式Stream作业的执行、JobGraph到ExecutionGraph的映射转换以及任务调度等。

	将DataStream和DataSet转成统一的可执行的Task Operator，达到在流式计算引擎下同时处理批量计算和流式计算的目的。

API & Libraries层
	负责更好的开发用户体验，包括易用性、开发效率、执行效率、状态管理等方面。

	Flink同时提供了支撑流计算和批处理的接口，同时在这基础上抽象出不同的应用类型的组件库，如：
		基于流处理的CEP（复杂事件处理库）
		Table & Sql库
		基于批处理的FlinkML（机器学习库）
		图处理库(Gelly)
	API层包括两部分
		流计算应用的DataStream API
		批处理应用的DataSet API
		统一的API，方便用于直接操作状态和时间等底层数据
			提供了丰富的数据处理高级API，例如Map、FllatMap操作等，

			并提供了比较低级的Process Function API

2、运行模式

运模模式核心区分点

集群生命周期和资源隔离保证
应用程序的main()方法是在客户端还是在集群上执行
所有模式分类说明
本地运行模式
standalone模式
集群运行模式

经常是指flink on yarn集群模式，yarn也可以换成mesos,Kubernetes(k8s)等资源管理平台替换。
共3种

	session模式
	per-job模式
	application模式

本地运行模式
运行过程：一个机器启动一个进程的多线程来模拟分布式计算。
主要用于代码测试

standalone模式
运行过程：完全独立的Flink集群的模式，各个环节均Flink自己搞定。并没有yarn、mesos的统一资源调度平台。
主要是只有纯Flink纯计算的场景，商用场景极少。
