任务：使启明星底板上的 PL LED0 和 PL LED1 以固定的频率交替闪烁。

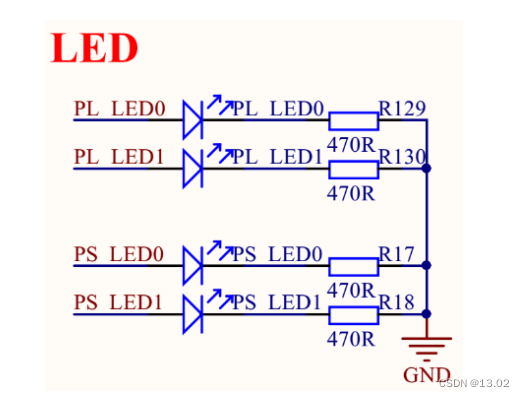

一.由原理图ps端高电平点亮，低电平熄灭

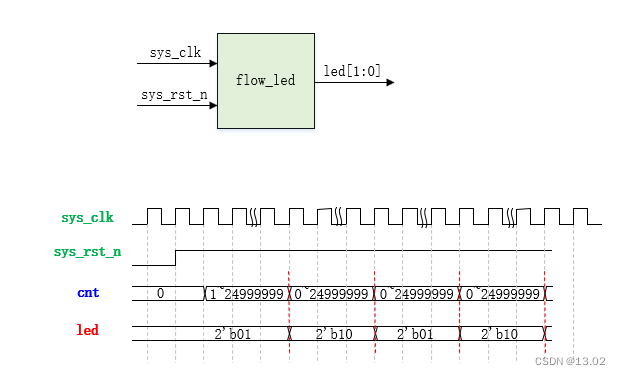

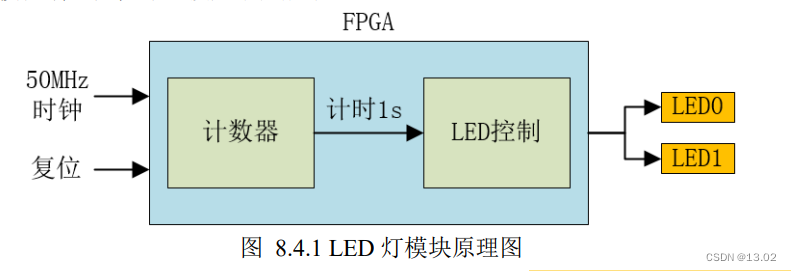

二.整体实现框图
设计思路：计数器计数0.5s，计数到最大值对led进行移位控制。led <= {led[0],led[1]};
三.重点：
1.计算0.5s cnt的计数次数：时钟为 50MHz，所以一个时钟周期为 20ns（1/50MHz）。因此计数器 cnt 通过对 50MHz系统时钟计数，计时到 0.5s，需要累加 0.5s/20ns=2500_0000 次。2500_0000转换成2进制为25位
2.计数器的代码，led移位控制
问题：1.为什么用5000_0000表示 2. cnt <= cnt + 1'b1; cnt <= cnt + 26'd1;区别
四.tb仿真模板：输入输出——信号初始化——生成时钟——模块例化 此实验（wire [1:0] led;）led为线网型，没有在awalyas中赋值，在组合逻辑中赋值。
熟练modelsim仿真软件的使用 vivado下载验证。工程名和顶层名一致
