Wireshark Protobuf 和 gRPC 内置解析器使用介绍

Wireshark Protobuf 和 gRPC 内置解析器使用介绍

Wireshark 从2.6.0版本开始支持解析Protobuf和gRPC协议，但到3.3.x/3.4.0版本相关功能才比较完备。

1. 主要功能

Wireshark内置的Protobuf和gRPC解析器主要功能包括：

• 支持解析Protobuf和JSON两种格式封装的gRPC消息。（所以后续Protobuf相关功能也同样适用于Protobuf封装格式的gRPC消息）

• 支持解析流模式的gRPC接口的消息。

• 支持*.proto文件搜索路径的配置，以便Wireshark可以准确解析字段名称及字段值（例如Protobuf的varint字段可能是有符号或无符号整型，布尔或枚举类型，需要借助.proto文件才能正确解析）。支持proto2或proto3语法定义的.proto文件。

• 支持将Protobuf字段可以解析为Wireshark字段，以便用户可以在过滤器工具栏中输入Protobuf的字段名或消息名查找包含该字段或消息的包。

• 支持编写子解析器，用于进一步解析bytes或string类型的Protobuf字段。

• 支持除gRPC外其它基于Protobuf协议的解析功能：

  • 可以通过配置UDP端口与消息的映射关系解析直接在UDP上传输的Protobuf消息。

  • 可以自己编写C或Lua插件，用于解析基于Protobuf上构建的自定义协议的抓包。

后续章节将通过一些例子具体说明Wireshark Protobuf及gRPC内置解析器的用法。

2. 示例中使用的.proto文件

本章给出了后续示例中使用的.proto文件。

以下是表示人员信息及地址簿的 addressbook.proto 文件内容如下：

// This file comes from the official Protobuf example with a little modification.
syntax = "proto3";
package tutorial;
import "google/protobuf/timestamp.proto";

message Person {
  string name = 1;
  int32 id = 2;  // Unique ID number for this person.
  string email = 3;

  enum PhoneType {
    MOBILE = 0;
    HOME = 1;
    WORK = 2;
  }

  message PhoneNumber {
    string number = 1;
    PhoneType type = 2;
  }

  repeated PhoneNumber phone = 4;
  google.protobuf.Timestamp last_updated = 5;
  bytes portrait_image = 6;
}

message AddressBook {
  repeated Person people = 1;
}

注意：根据 'import "google/protobuf/timestamp.proto"' 这一行可知，addressbook.proto 依赖于Protobuf官方标准库。如果本机已安装Protobuf，则安装目录下应该可以找到放标准库.proto文件的目录，如果没有可以从这里下载 protobuf-official-lib-protos.zip。

以下名为 person_search_service.proto 文件的内容表示定义了一个根据名称、编号等字段搜索人员信息的接口：

// A gRPC service that searches for persons based on certain attributes.
syntax = "proto3";
package tutorial;
import "addressbook.proto";

message PersonSearchRequest {
  repeated string name = 1;
  repeated int32 id = 2;
  repeated string phoneNumber = 3;
}

service PersonSearchService {
  rpc Search (PersonSearchRequest) returns (stream Person) {}
}

注意：person_search_service.proto 文件依赖于 addressbook.proto 文件。

3. 消息定义文件（*.proto）搜索路径配置

在Wireshark Protobuf协议配置界面的 ‘Protobuf Search Paths’ 选项里配置查找以上文件的路径。

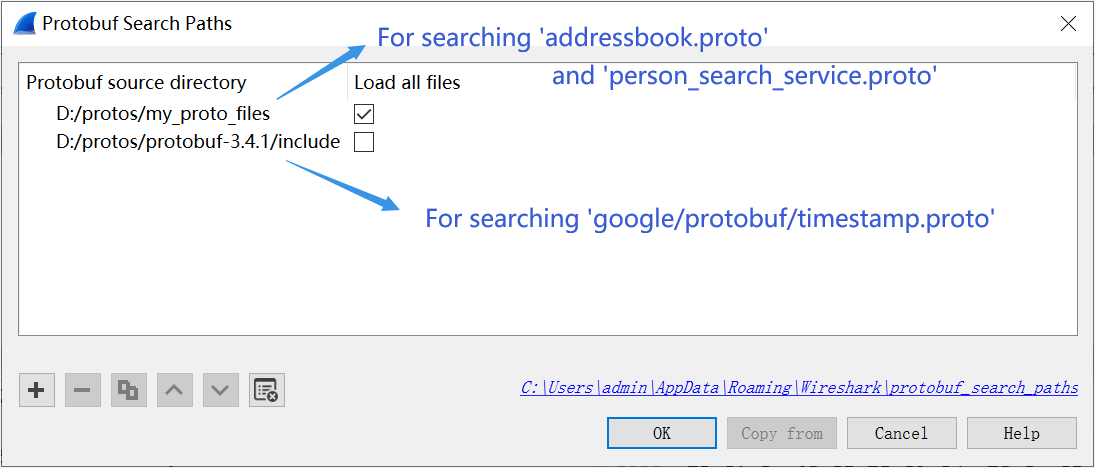

假设 addressbook.proto 和 person_search_service.proto 文件同在 d:/protos/my_proto_files 目录下，且 "google/protobuf/timestamp.proto" 文件的绝对路径为 d:/protos/protobuf-3.4.1/include/google/protobuf/timestamp.proto （即Protobuf标准库在 d:/protos/protobuf-3.4.1/include 目录里）。则你需要将 d:/protos/protobuf-3.4.1/include/ 和 d:/protos/my_proto_files 路径都加到 ‘Protobuf Search Paths’ 配置表里，并保证 'd:/protos/my_proto_files' 这条记录的 ‘Load all files’ 选项选中（表示预先加载该目录下的消息），配置界面如下图所示：

注意：配置界面菜单入口为：编辑（Edit）->首选项（Preferences）->Protocols->ProtoBuf->Protobuf search paths，（或者在详情页面Protobuf某字段右键菜单里选择“Protocol Preferences”及其中的 ‘Protobuf Search Paths…’ 选项。

4. Wireshark gRPC解析器使用示例

4.1. 消息体为Protobuf格式的gRPC抓包文件示例

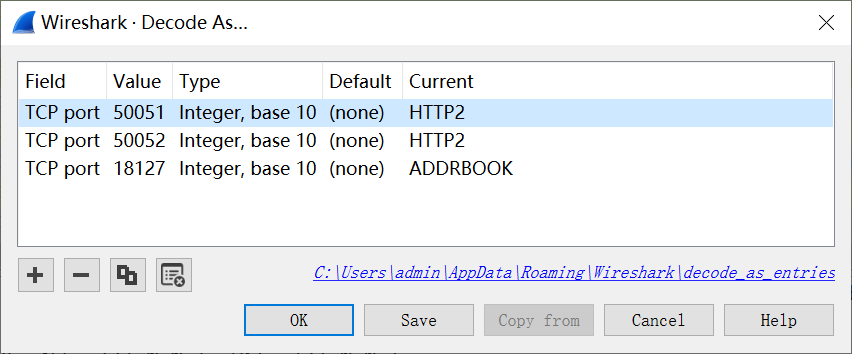

这是一个Protobuf封装的gRPC抓包示例 grpc_person_search_protobuf_with_image.pcapng。打开该文件后，需要使用“Decode As…”右键菜单将50051端口的TCP流解析成HTTP2协议，如下图所示：

然后抓包文件将被解析为：

以上是请求消息的截屏，表示要查询用户名字为Jason或Lily的人员信息。

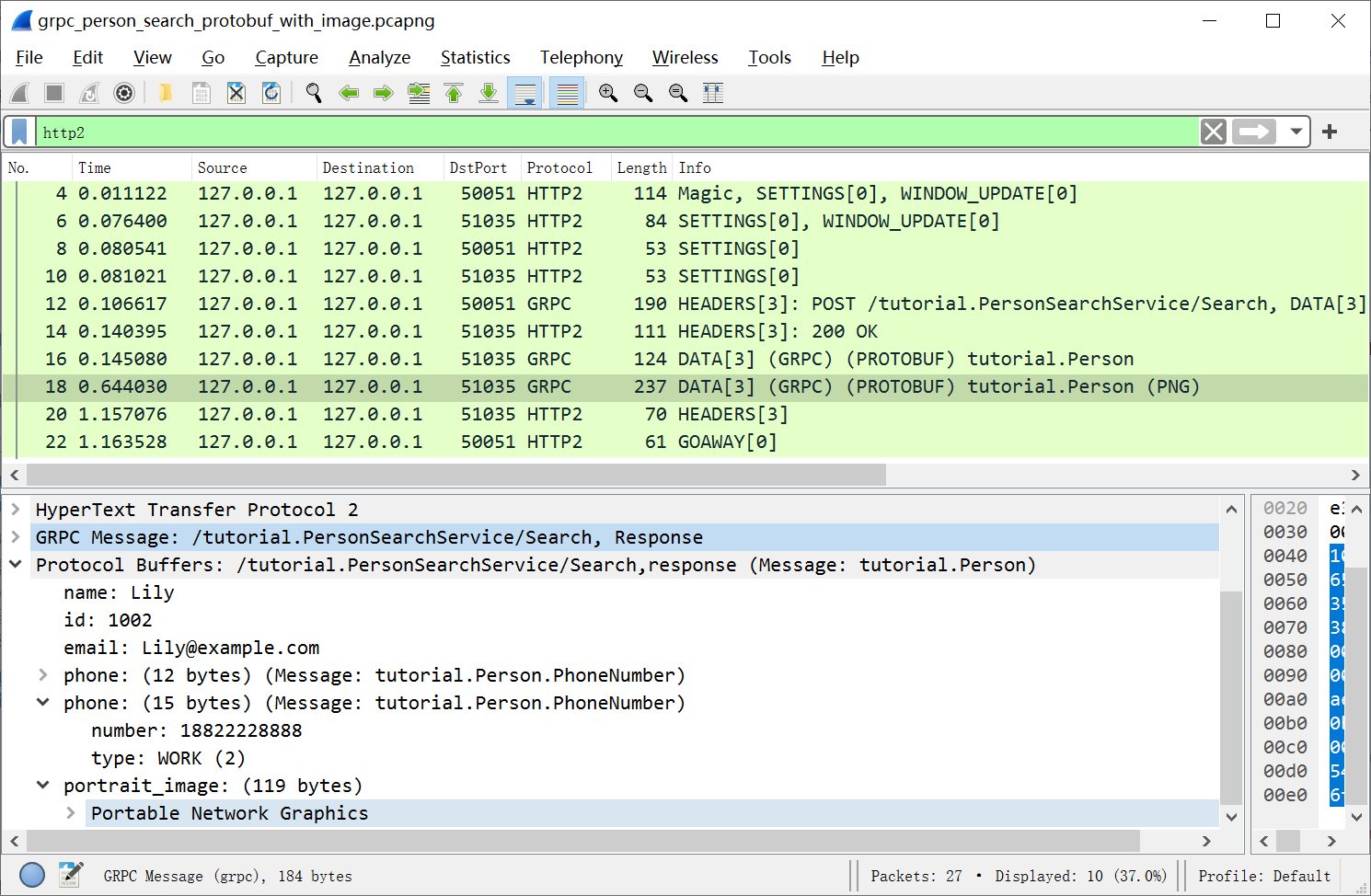

由于Search操作定义为服务器流模式接口（server streaming RPC mode）, 则人员对象（Person）可以分多个包一个接一个的返回给客户端侧：

4.2. 消息体为JSON格式的gRPC抓包文件示例

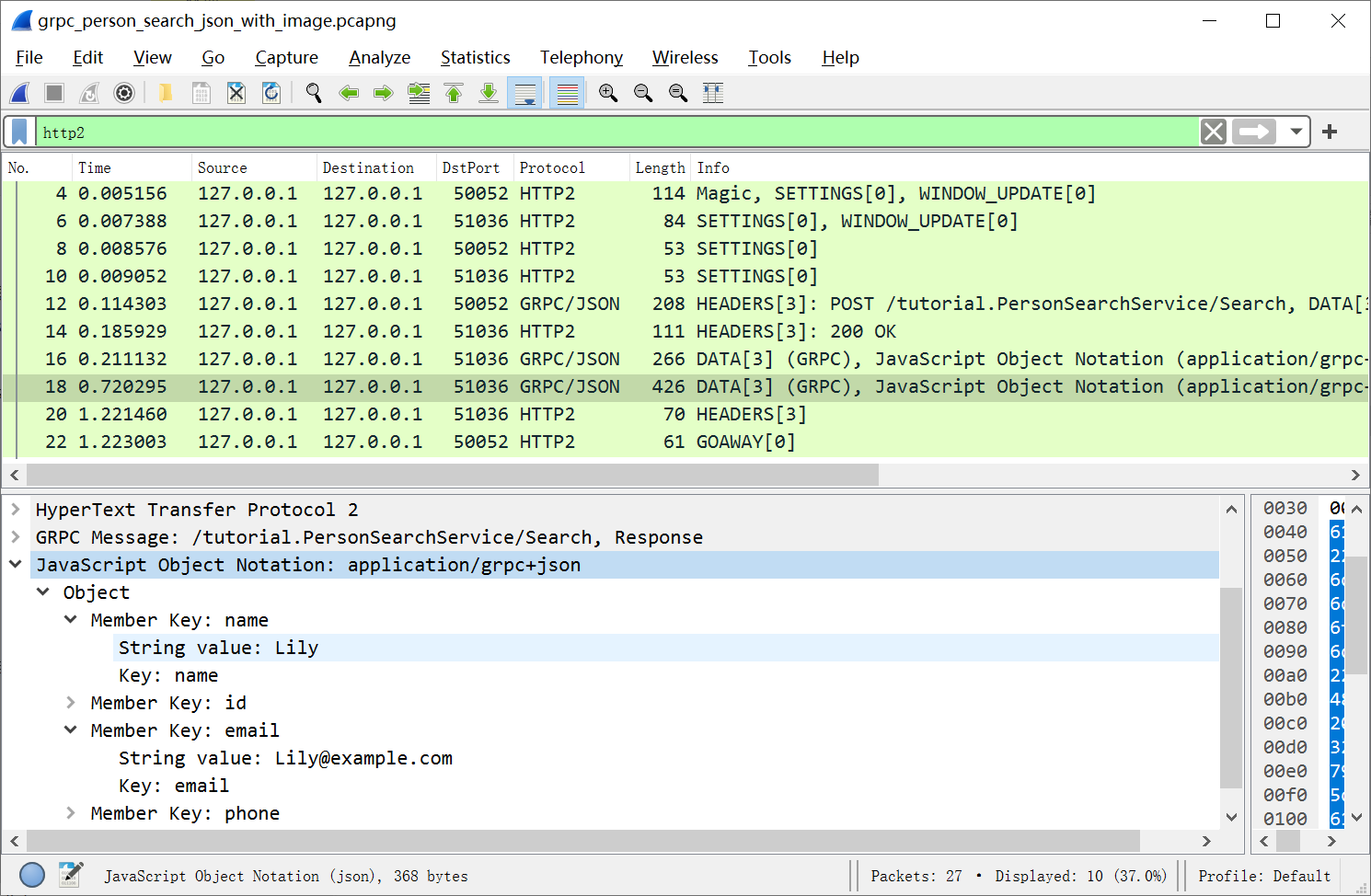

这是一个JSON封装的gRPC抓包示例 grpc_person_search_json_with_image.pcapng。与上一个例子类似，打开该文件后，需要使用“Decode As…”右键菜单将50052端口的TCP流解析成HTTP2协议。抓包文件的截屏：

注意：JSON格式的包在未配置 ‘Protobuf Search Paths’ 的情况下也能查看，因为没有用到Protobuf。

5. Wireshark Protobuf解析器使用示例

5.1. 内置的Protobuf UDP解析器

如果你自定义的一个协议是让Protobuf消息直接在某个UDP端口上传输，你可以在Wireshark Protobuf的配置界面的“Protobuf UDP Message Types”配置项里添加UDP端口与消息类型的映射关系。例如，如果UDP端口8127上传输的是前述 addressbook.proto 文件里定义的 “tutorial.AddressBook” 类型的消息，则你可以在Protobuf首选项配置页面的 “Protobuf UDP message Types” 项中添加UDP端口与该消息类型的映射记录，配置界面如下所示：
