本文介绍了如何在STC8G单片机上使用定时器0实现24MHz下每1S定时，以及D4引脚的1S闪烁功能，包括GPIO口配置、定时器初始化和中断处理。

手册

代码

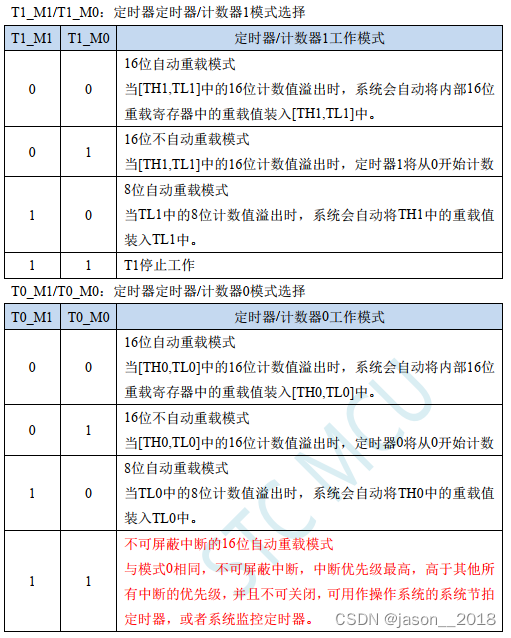

定时器0定时，常使用模式0。
串口下载软件时，IRC频率选择24MHz。
功能：D4间隔1S闪烁。
main.c

#define _MAIN_C
#include "config.h"
#include "STC8G_H_GPIO.h"
#include "main.h"

#define D1 P03
#define D2 P02
#define D3 P01
#define D4 P00

#define KEY1 P36
#define KEY2 P37
#define K P44

/**
 * GPIO口初始化
 */
void GPIO_config(void)
{
	P0_MODE_IO_PU(GPIO_Pin_0);		// P0.0为准双向口
}

void Timer0_Init(void)		//20毫秒@24.000MHz
{

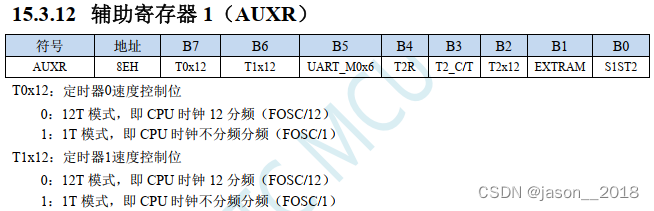

	AUXR &= 0x7F;			//定时器时钟12T模式

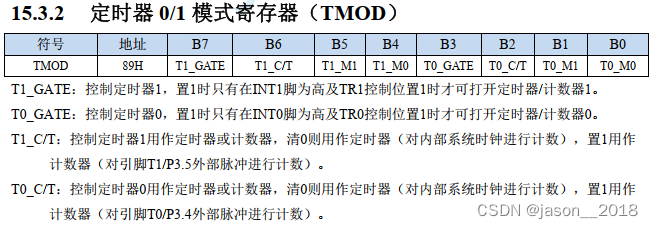

	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0xC0;				//设置定时初始值
	TH0 = 0x63;				//设置定时初始值

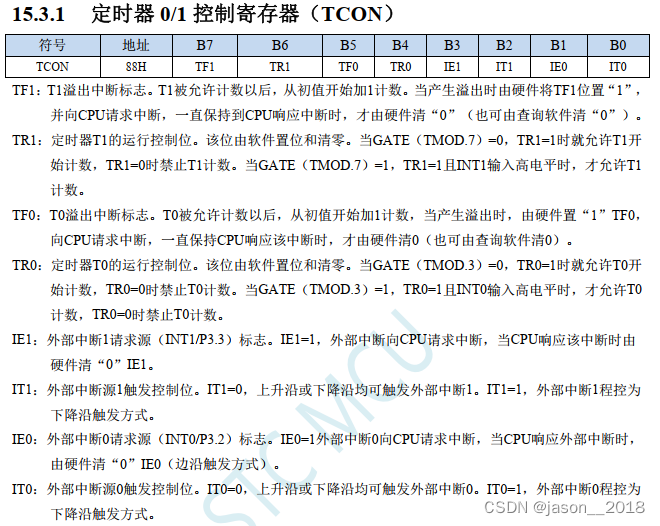

	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时

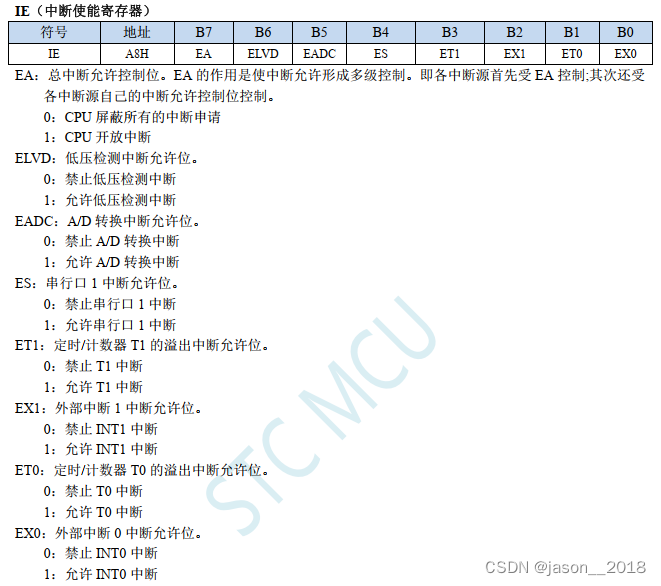

	ET0 = 1;				//使能定时器0中断
}

void main()
{
	GPIO_config();
	Timer0_Init();
	EA = 1;

	while (1)
	{
		;
	}
}

void Timer0_Isr(void) interrupt 1
{
	static uint8 T0Cnt = 0;

	T0Cnt++;
	if (T0Cnt >= 50)
	{
		T0Cnt = 0;
		D4 = ~D4;
	}
}
