最近做一个项目的时候，发现usb port口插入usb camera ，就会造成Board的power down，系统会stuck。

当再次启动Board的时候，发现了这个Bootloader(XBL）report：PM: OCP Occured: PMIC: 0; LDO: 12 。这个就是说在PMIC regulator-0 L12d发生了over current protection。

为了解决这个电流过载的问题，首先需要了解regulator所初始化的模式，然后再决定是不是需要进行电流负载的累加。

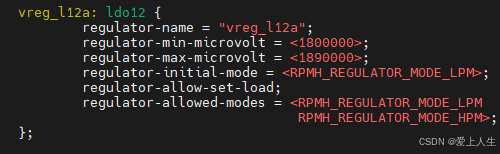

1.Regulator 的devicetree

可以看出USB phy 使用的regulator的点默认初始化的mode 是LPM(低功耗)的，并且设置了allow set load。这就意味着所有的shared 这个regulator点的consumer都可以设置电流的负载。但是这个里面有一个问题，可以分析一下。

假设有两个consumer使用这个regulator的点，但是刚开始的regulator点初始化的时候是LPM。同时share这个regulator的是UFS和USB PHY。在kernel 初始化的过程，首先UFS会进行初始化的工作，会set 电流的load。此时的ldo12 上是有设置电流的负载的。如果此时USB PHY去初始化这个连接在PHY上的USB camera的时候，会产生一定的电流经过，此时是可以承受的。

但不排除一种情况，如果在USB PHY初始化之前，我们的UFS 已经要suspend并且会去disable regulator 去remove 掉这个电流load，此时对于ldo12来讲，这时候的电流负载为0。USB PHY现在去初始化USB camera，会因为电流过载而有宕机掉电的风险。
