【Datawhale 科研绘图】 2.3 ProPlot打卡

【Datawhale 科研绘图】 2.3 ProPlot打卡

ProPlot安装 ，参考了很多资料最后总结如下

pip install matplotlib==3.4.3

pip install SciencePlots
pip install ProPlot

下载超时解决办法：更换为国内源

pip --default-timeout=100 install SciencePlots[可替换为其他] -i https://pypi.douban.com/simple

ProPlot介绍

ProPlot 库[5]是 Matplotlib 面向对象绘图方法（object-oriented interface）的高级封装，
整合了 cartopy/Basemap 地图库、xarray 和 pandas，可弥补 Matplotlib 的部分缺陷。

2.3.1　多子图绘制处理

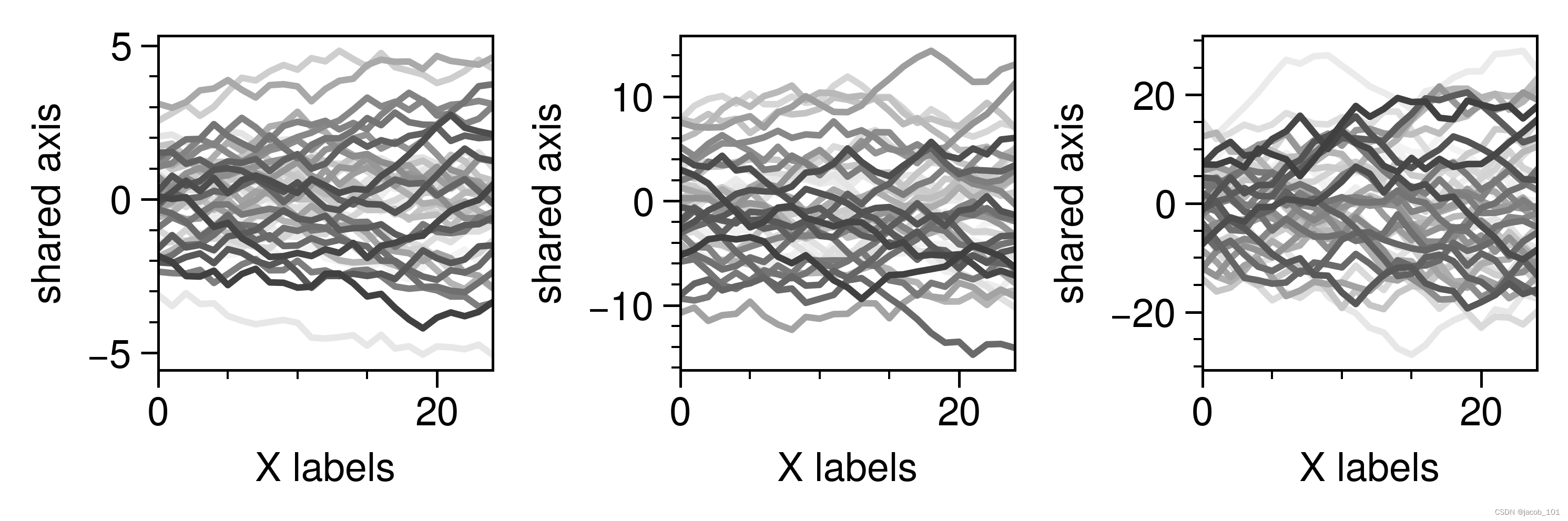

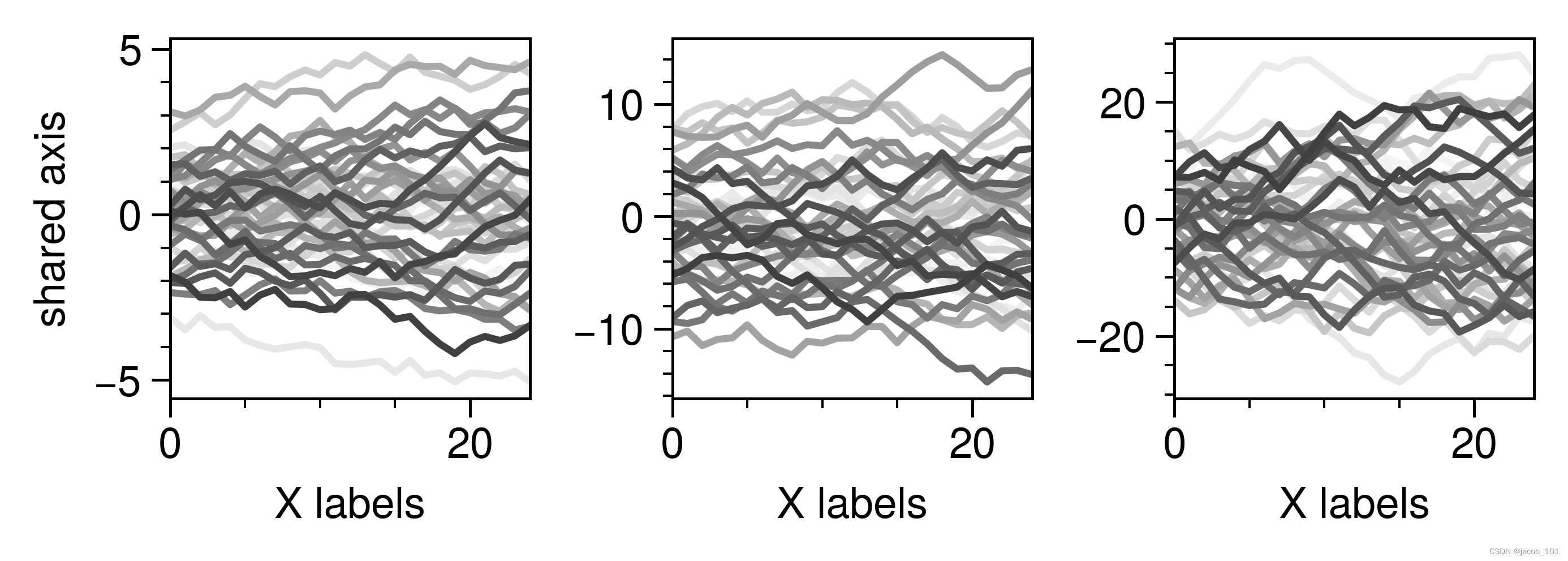

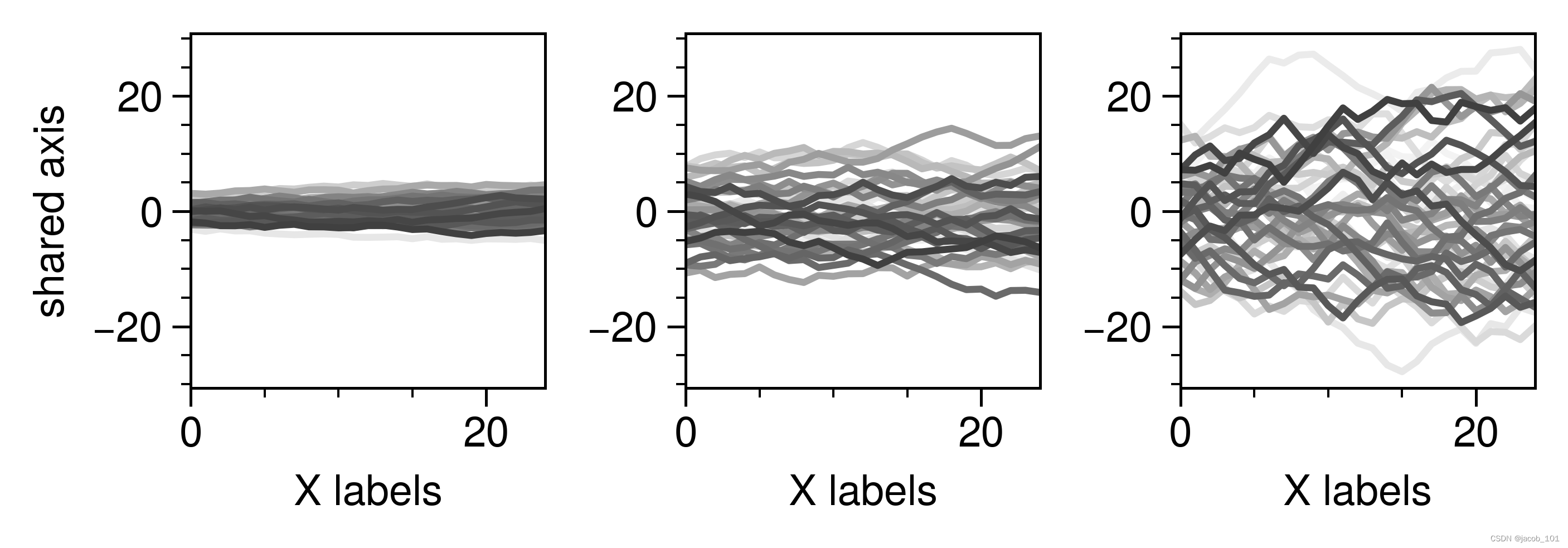

1. 共享轴标签

```python
import pandas as pd
import numpy as np
import proplot as pplt
import matplotlib.pyplot as plt
#导入警告包
import warnings
warnings.filterwarnings("ignore")

#数据部分
N = 50
M = 40
state = np.random.RandomState(51423)
cycle = pplt.Cycle('grays', M, left=0.1, right=0.8)

datas = []
for scale in (1, 3, 7, 0.2):
    data = scale * (state.rand(N, M) - 0.5).cumsum(axis=0)[N // 2:, :]
    datas.append(data)
 ```c


# 绘图部分
# Plots with different sharing and spanning settings
# Note that span=True and share=True are the defaults
spans = (False, False, False, False)
shares = (False, 'labels', 'limits', True)
for i, (span, share) in enumerate(zip(spans, shares)):
   fig = pplt.figure(refaspect=1, refwidth=1.06, spanx=span, sharey=share)
   axs = fig.subplots(ncols=3)
   for ax, data in zip(axs, datas):
       on = ('off', 'on')[int(span)]
       ax.plot(data, cycle=cycle)
       ax.format(
           grid=False, xlabel='X labels', ylabel='shared axis',
           #suptitle=f'Sharing mode {share!r} (level {i}) with spanning labels {on}'
       )

plt.show()

2.3.2 ProPlot 库中专门用于绘制【单个子图或多个连续子图】的颜色条和图例的简单框架

该框架将位置参数传递给 ProPlot 的 axes.Axes.colorbar 或 axes.Axes.legend，完成特定子图不同位置颜色条或图例的绘制。
想要沿图形边缘绘制颜色条或图例，使用 proplot.figure.Figure.colorbar 和 proplot.figure.Figure.legend 即可。

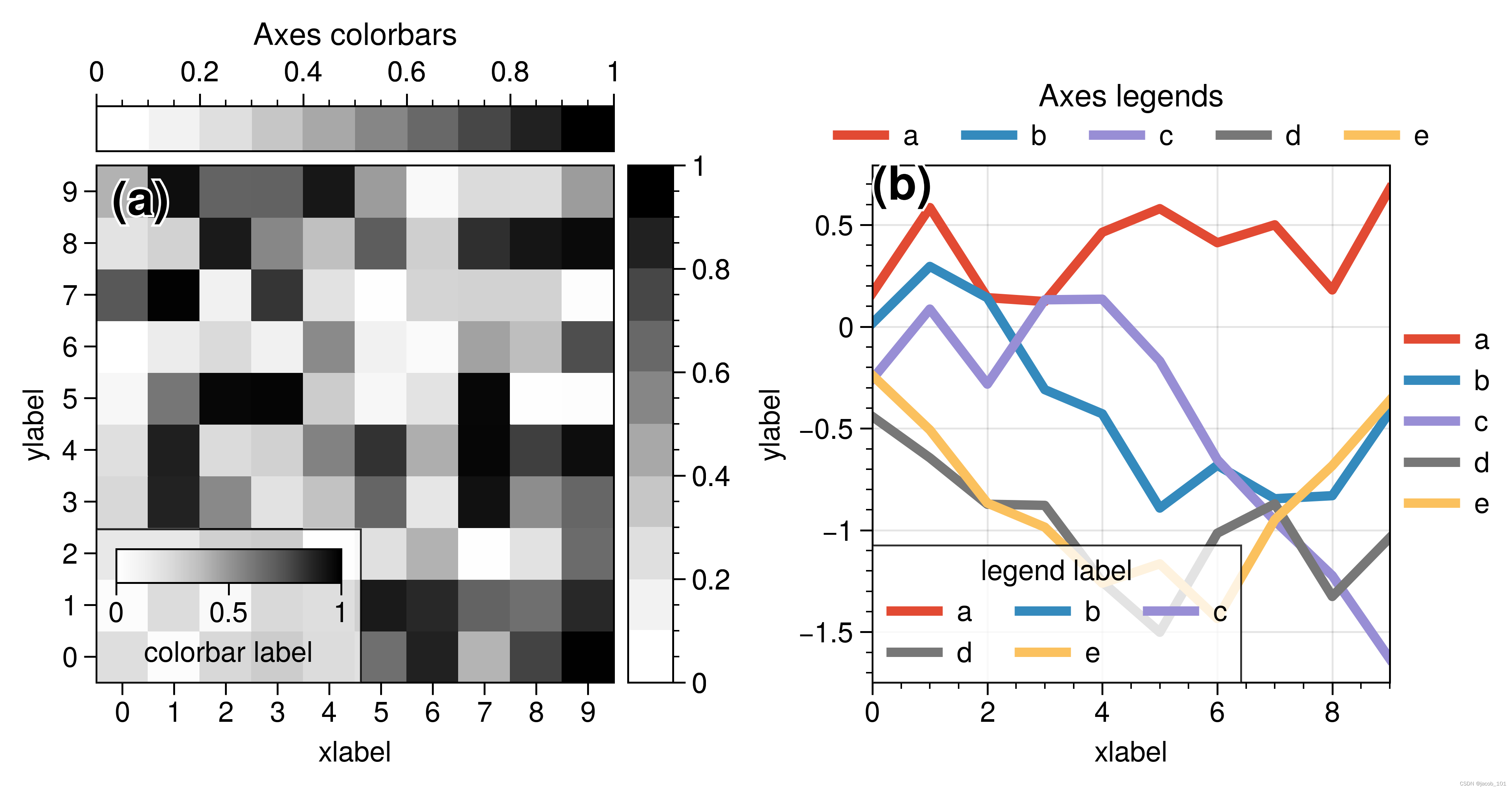

图 2-3-4 为 ProPlot 的 Axes对象的颜色条和图例的绘制效果图

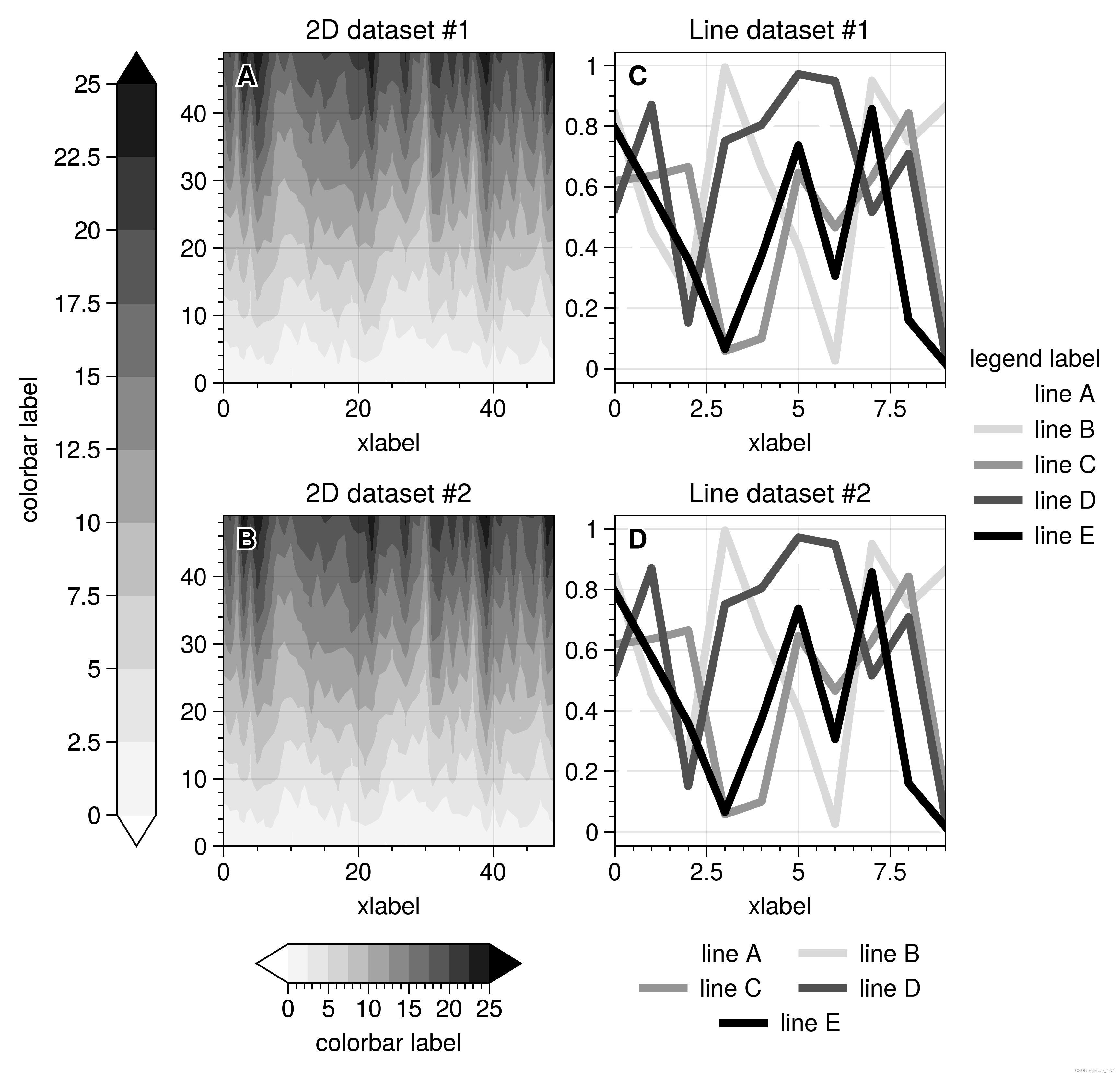

图 2-3-5 为 Figure 对象的 颜色条和图例的绘制效果图

import pandas as pd
import numpy as np
import proplot as pplt
import matplotlib.pyplot as plt

fig = pplt.figure(share=False, refwidth=2.3)

# Colorbars 颜色条
ax = fig.subplot(121)
state = np.random.RandomState(51423)
m = ax.heatmap(state.rand(10, 10), colorbar='t', cmap='marine')
# cmap='grays'/marine 颜色类型选择

ax.colorbar(m, loc='r')
ax.colorbar(m, loc='ll', label='colorbar label')
ax.format(title='Axes colorbars')

#-----------------------------------------------------------------
# Legends  图例
ax = fig.subplot(122)
ax.format(title='Axes legends', titlepad='0em')
hs = ax.plot(
    (state.rand(10, 5) - 0.5).cumsum(axis=0), linewidth=3,
    cycle='ggplot', legend='t',
    labels=list('abcde'), legend_kw={'ncols': 5, 'frame': False}
)
ax.legend(hs, loc='r', ncols=1, frame=False)
ax.legend(hs, loc='ll', label='legend label')
fig.format(abc="(a)", abcloc="ul",abcsize=15,
           xlabel='xlabel', ylabel='ylabel')

plt.show()

颜色条

图例

2.3.3　更加美观的颜色和字体

科学可视化展示中的一个常见问题是使用像“jet”这样的存在误导的颜色映射（colormap）
去映射对应数值，这种颜色映射在色相、饱和度和亮度上都存在明显的视觉缺陷

ProPlot 库封装了大量的颜色映射选项，不但提供了来自 Seaborn、cmOcean、
SciVisColor 等拓展包和 Scientific colour maps 等项目中的多个颜色映射选项，而且定义了一些
默认颜色选项和一个用于生成新颜色条的 PerceptualColormap 类。

• 不同绘图库的颜色映射展示

Matplotlib 的默认绘图字体为 DejaVu Sans，这种字体是开源的，但是，从美学角度来说，
它并不太讨人喜欢。

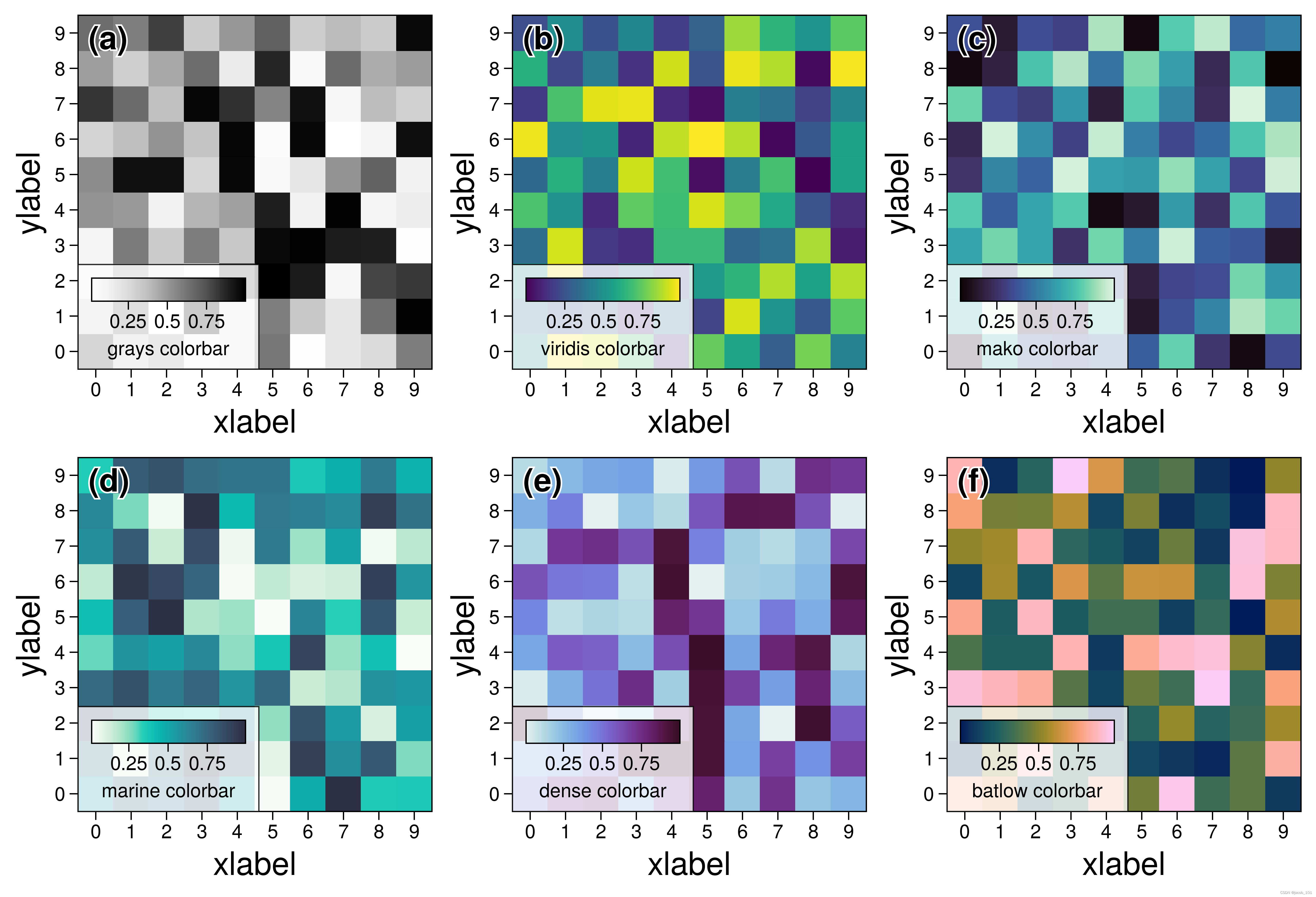

ProPlot 库还附带了其他几种无衬线字体和整个 TeX Gyre 字体系列，这些字体 更加符合一些科技期刊对科研论文配图的绘制要求。图
2-3-6 为使用 ProPlot 的不同颜色映射选 项绘制的不同颜色映射的效果图。

其中，图 2-3-6（a）为灰色（grays）系颜色映射，
图 2-3-6（b）为 Matplotlib 默认的 viridis 颜色映射，
图 2-3-6（c）为 Seaborn 中的 mako 颜色映射，

图 2-3-6（d）为 ProPlot 中的 marine 颜色映射，
图 2-3-6（e）为 cmOcean 中的 dense 颜色映射，
图 2-3-6（f）为 Scientific colour maps 中的 batlow 颜色映射。更多颜色映射的绘制请参考 ProPlot 官方教程。
