ARM汇编 - (3) ARM数据处理指令

By:Ailson Jack

Date:2016.04.14

个人博客:www.only2fire.com

本文在我博客的地址是：http://www.only2fire.com/archives/69.html，排版更好，便于学习。

ARM的数据处理指令大致可以分为3类：数据传送指令，运算指令，比较指令。

       数据处理指令只能对寄存器的内容进行操作，而不能对内存中的数据进行操作。所有ARM数据传送或算术逻辑运算指令均可选择使用S后缀，以使指令影响CPSR中的标志。

1、ARM指令集-基本指令格式

ARM是三地址指令格式，指令的基本格式如下：

<opcode>  {<cond>}  {S}  <Rd> ,<Rn>{,<operand2>}

其中<>号内的项是必须的，{} 号内的项是可选的。各项的说明如下：

opcode：指令助记符；

cond：执行条件；

S：是否影响CPSR寄存器的值；

Rd：目标寄存器；

Rn：第1个操作数的寄存器；

operand2：第2个操作数；

灵活的使用第2个操作数“operand2”能够提高代码效率。它有如下的形式：

1）、#immed_8r——常数表达式：

如：ADD R0, R1, #3 ;R0 = R1 + 3

2）、Rm——寄存器方式：

如：SUB R0, R1, R2 ;R0 = R1 – R2

3）、Rm,shift——寄存器移位方式：

如：ADD R0, R1, R2, LSL, #3 ;R0 = R1 + R2<<3

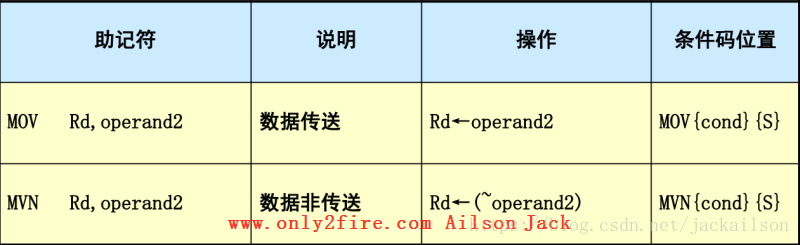

2、数据传送指令

       ARM的数据传送指令有两条，如下所示：

注：当后缀有S时，这些指令根据结果更新标志N和Z，在计算Operand2时更新标志C，不影响标志V。

3、运算指令

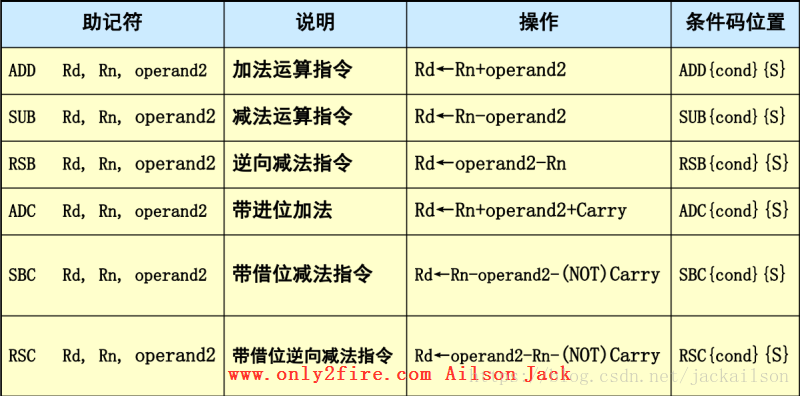

1）、算术运算指令

注：当后缀有S时，这些指令根据结果更新标志N、Z、C、V。

2）、逻辑运算指令

注：当后缀有S时，这些指令根据结果更新标志N和Z，在计算Operand2时更新标志C，不影响标志V。

4、比较指令

注：这些指令直接影响N，Z，C和V标志位（不需要加后缀S）。

       MOV R0, #3

CMN R0, #-2 ;Z=0

CMN R0, #-3 ;Z=1

       CMN可以理解为，判断两个数是否互为相反数。

排版更好的内容见我博客的地址：http://www.only2fire.com/archives/69.html

 注：转载请注明出处，谢谢！^_^
