UML类图和时序图

      在软件开发中，软件的需求设计和架构设计影响软件的好坏和生命周期，编写一个清晰直观的设计文档对软件的开发和维护有重要作用，今天总结一下软件设计>>详细设计中用到的类图和时序图。为后面的设计模式做一个铺垫

一、类图

     类图主要描述类的信息和类之间的关系，分为类图和类关系图

     1、类图

        在java中用一下图形表示，一般包含3个组成部分。第一个是类名；第二个是属性（attributes）；第三个是该类提供的方法（ 类的性质可以放在第四部分；如果类中含有内部类，则会出现第五个组成部分）。类名部分是不能省略的，其他组成部分可以省略。以学生为例：



      2、类关系图

         实际开发过程中的类不是独立存在的，类之间有着多种关系。类与类之间主要有6种关系，包括依赖，关联，聚合，组合，继承，实现。他们的耦合度是依次增强的。这些关系在数据库设计过程中体现尤为明显

    2.1 依赖关系（dependecy）

        依赖关系主要体现在两个独立的对象之间存在关联关系，但是这种关系不太强烈，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化； 依赖关系也可能发生变化。

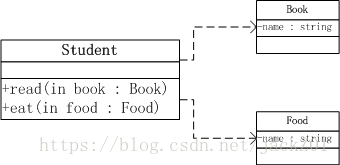

         依赖关系是用一套带箭头的虚线表示的；如下图表示学生依赖于书和食物；他描述一个对象在运行期间会用到另一个对象的关系；通常体现为类构造方法及类方法的传入参数，



    2.2 关联关系（association）

        关联关系和依赖关系很相似，但是关联关系描述对象之间的关系更强烈而且是静态的，不会在运行时发生任何变化。

        关联关系 是用一套带箭头的实线表示的；如下图的学生依赖教室，通常体现是将一个类的对象作为另一个类的成员变量。注意：这种关联关系有可能是双向的，也就是数据库中所说的多对多的关系



   2.3 聚合关系（aggregation）

        聚合关系的对象之间存在着一种 "弱" 拥有和包容关系，体现的是A对象可以包容B对象，但是B对象不是A对象的一部分。他们之间是“整体-个     体”的关系。

        聚合关系使用一套带空心菱形的实线表示；主要体现成员对象通常作为构造方法、Setter方法或业务方法的参数注入到整体对象中，如下图：



     2.4 组合关系（composition）

         聚合关系的对象之间存在着一种 "强" 拥有关系，描述的是A对象由B对象组成。他们之间是“整体-部分”的关系，单独存在没有任何意义。

          组合关系使用带实心菱形的直线表示；通常是讲一个对象作为另一个对象的属性进行注入，如下图：



    2.5 继承关系（Generalization）

        继承关系也叫泛化关系，描述的是is A，通过继承关系来重写类中的方法

        继承关系使用一套到三角符号的直线表示，在java中用extends体现。



   2.6 实现关系（Implementation)

        实现关系表现在类的层次关系上，类实现一个接口，来实现接口中的方法。

        实现关系使用一套带三角的虚线表示。



二、序列图
