USB2.0 集线器 GM8220Q

1 产品概述

芯片为一款支持 USB2.0 的 2 端口集线器，充分满足 USB2.0 和充电协议（ BC1.1/1.2 ）。

器件有完整的扫描链，内建自测试模式，可工作在高速、全速、低速三种模式。芯片可

支持充电，可为便携式设备提供充电。

主要应用于独立的 USB hub 、 PC 电脑 USB hub 、笔记本、游戏机、 LCD 检测 HUB 。

2 产品特征

A) 、兼容 USB2.0 协议；

1) 通过 I/O 配置支持 2/1 下行端口；

2) 上行端口支持高速和全速模式；

3) 下行端口支持高速、全速和低速三种模式；

4) 1 个控制通道（端点 0,64 字节有效载荷）和 1 个中断通道（ 1 字节有效载荷）；

5) 向下兼容 USB1.1 协议；

B) 、单个转移器；

STT 为所有的下行端口共享同一个下行端口控制器；

C) 、集成了 USB2.0 收发器；

D) 、支持内部电源失败检测；

E) 、上行端口具有 1.5K 欧姆上拉电阻，下行端口具有 15K 欧姆下拉电阻；

F) 、集成内部 USB 信号串行终端电阻；

G) 、支持下行端口的过流检测；

H) 、支持自供电模式和 BUS 供电模式；

I) 、端口全开，不单独关闭某个端口

J) 、集成 PLL 支持外围 12M 晶振时钟输入；

K) 、集成 5V 到 3.3V 电源转换器；

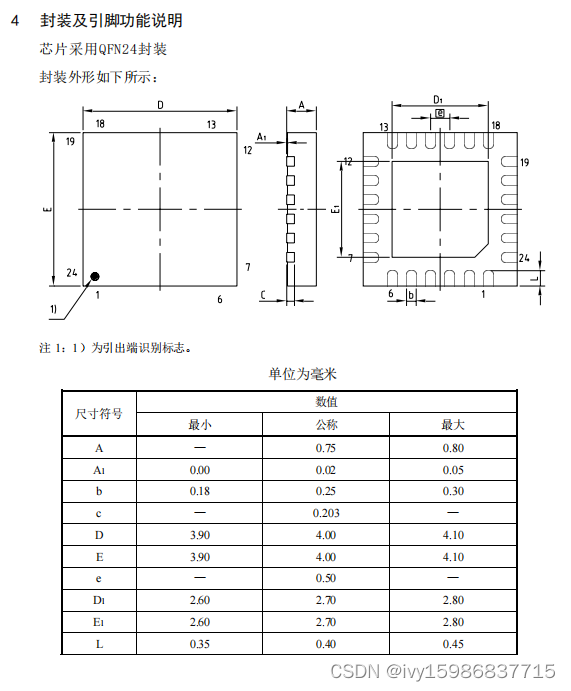

L) 、支持 QFN24 脚封装；

M) 、工作温度范围： -40 ℃ ~+85 ℃；

N) 、 ESD 等级：≥ 2000V ；

O) 、兼容麒麟系统；

------------------------------------------------------------------------------------------------------
