USB转高速串口芯片 CH343

概述

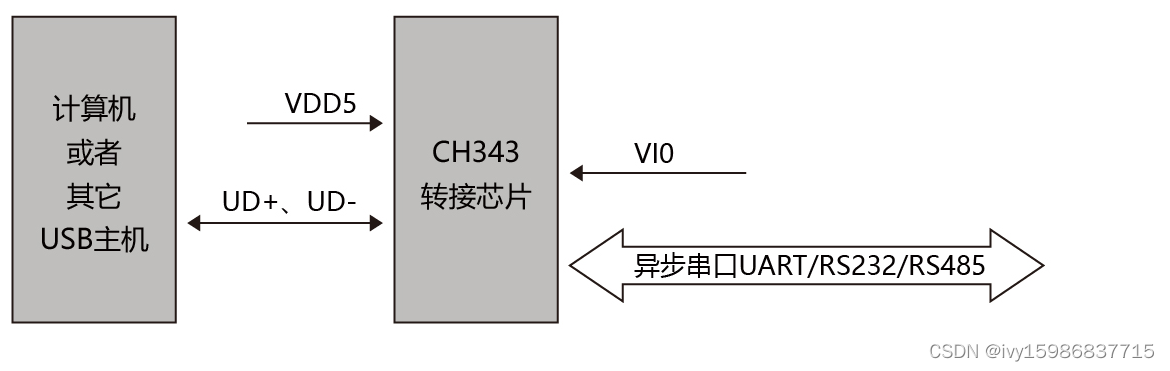

CH343是一个USB总线的转接芯片，实现USB转高速异步串口，同时支持115200bps及以下通讯波特率的自动识别和动态自适应，提供了常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。

特点

• 全速USB设备接口，兼容USB V2.0。
• 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
• 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
• 支持免安装的操作系统内置CDC类驱动程序或者多功能高速率的VCP厂商驱动程序。
• 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率50bps～6Mbps。
• 可选自动识别和动态自适应在115200bps及以下的常用通讯波特率。
• 串口支持5、6、7或者8个数据位，支持奇校验、偶校验、空白、标志以及无校验。
• 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
• 支持CTS和RTS硬件自动流控。
• 支持半双工，提供正在发送状态TNOW支持RS485切换。
• 通过外加电平转换器件，支持RS232接口。
• USB端支持5V电源电压和3.3V电源电压。
• 串口I/O独立供电，支持5V、3.3V、2.5V、1.8V电源电压。
• 内置上电复位，内置时钟，无需外部晶振。
• CH343P内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
• 芯片内置Unique ID(USB Serial Number)。
• 提供SOP16和ESSOP10及QFN16无铅封装，兼容RoHS。

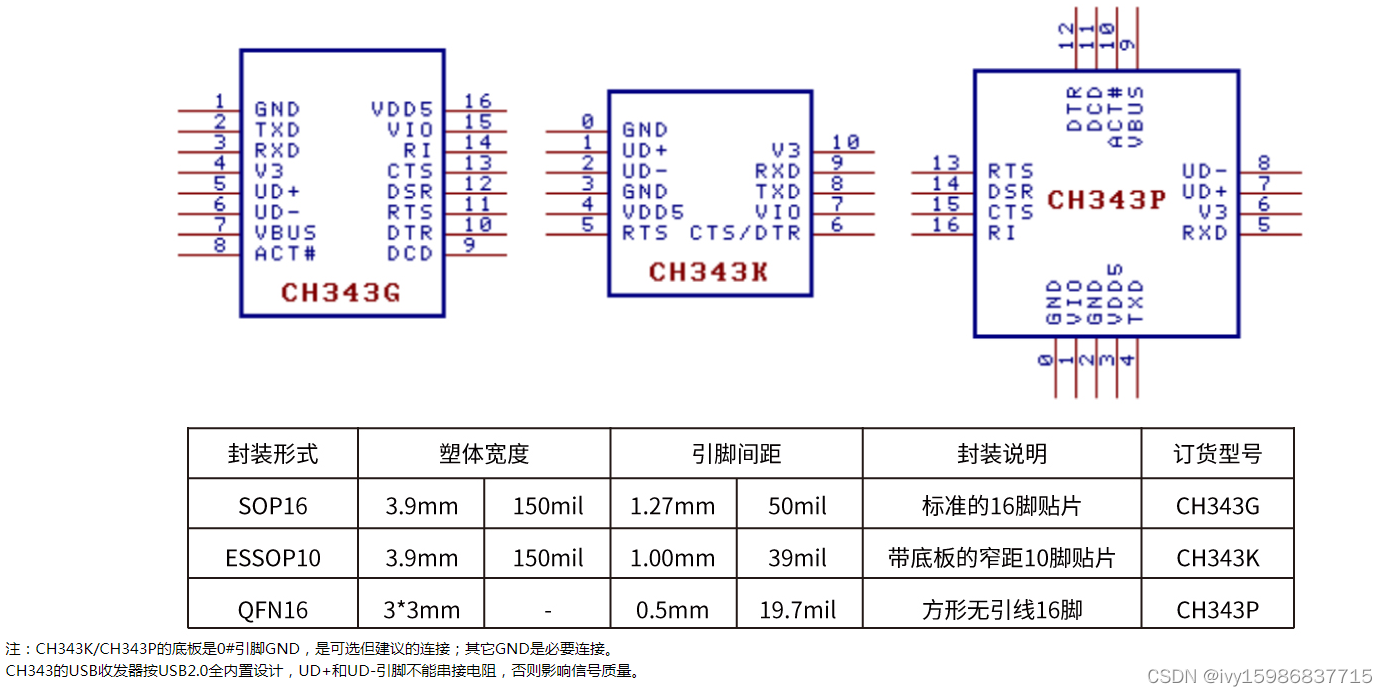

封装

-------------------------------------------------------------------------------------------------------------------------
