使用GDK3开发魔法键盘心得

前言

GDK3（GEDU Development Kit 3）是格蠹科技旗下基于ARM Cortex-M3 SoC设计的开发板，CPU框架是ARMv7-M。搭配公司其他相关软硬件工具，我们可以使用它来学习ARM和嵌入式，产品体积小，功耗低，且功能非常强大。

一、开发目标

把GDK3开发成一个特殊的键盘设备，自动发送键盘事件，这时从用户的角度看：电脑的键盘像会魔法一样自己打字，非常好玩有趣。

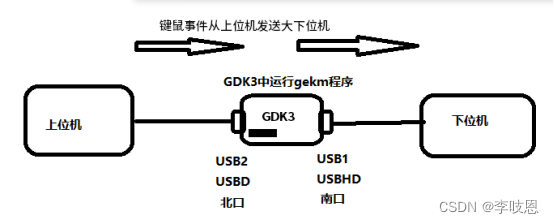

连接示意图

工作流程

正常来说键盘应该是从上位机发送到下位机，但我们这里修改GDK3中运行的程序，直接让GDK3自主的发送键盘事件，不使用上位机，并在下位机进行接收和测试

二、开发过程

1. 引入gekm项目源码，我们在gekm项目的基础上开发。

2. 测试原本的gekm项目，只有当原本的项目功能和逻辑均正确时，我们才可以在在他基础上开发新项目。

a. 打开GNU工具来编译

b. 引入gcc gdb等编译调试工具的路径：
export PATH=/d/gedu_work/GNU/bin/:$PATH

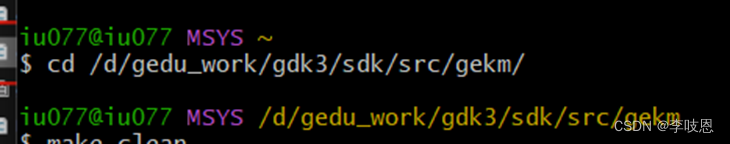

c. 切换到项目所在的工作目录：
cd /d/gedu_work/gdk3/sdk/src/gekm/

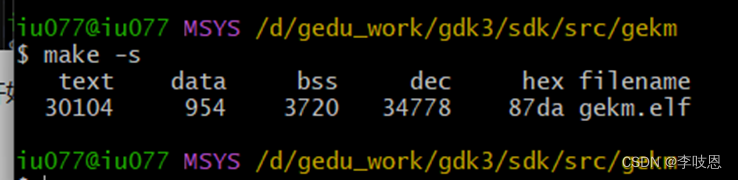

d. 开始编译
make -s

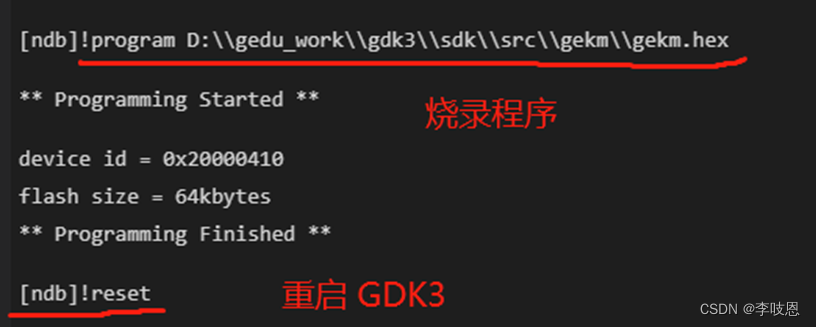

e. 烧录运行
!program D:\\gedu_work\\gdk3\\sdk\\src\\gekm\\gekm.hex
!reset

f. 检查GDK3是否可以作为usb设备被识别
打开usbview软件，观察主机接入GKD3的USB端口。（usbview 是一个usb设备查看器，能够对系统中全部的USB设备进行枚举，可以查看每个设备的详细信息）。

g. 至此，测试完毕，原本的gekm项目一切正常。

3. 测试完毕之后，我们可以在项目原有的基础上开发魔法键盘项目了。

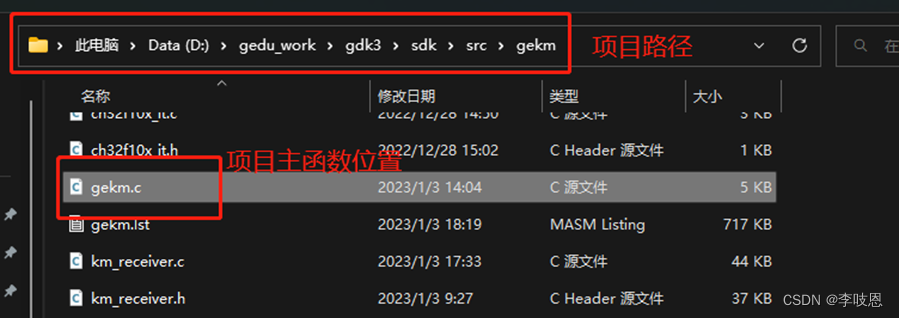

a. 编写自己的键盘发送函数，并在主函数中调用这个发送函数。

void KB_Send_Data(void)
{
    // 测试发送 gedu
    uint8_t KB_Data[8] = {0, 0, KC_G, KC_E, KC_D, KC_U, 0, 0};
    uint8_t KB_Empty[8] = {0};

    // 开始发送数据
    Delay_Ms(700);
    USBHD_Endp_DataUp(DEF_UEP1, KB_Data, sizeof(KB_Data), DEF_UEP_CPY_LOAD);
    Delay_Ms(700);
    USBHD_Endp_DataUp(DEF_UEP1, KB_Empty, sizeof(KB_Empty), DEF_UEP_CPY_LOAD);
    Delay_Ms(700);
}

b. 重新编译程序
make -s

c. 烧录程序，并重启
!program D:\\gedu_work\\gdk3\\sdk\\src\\gekm\\gekm.hex
!reset

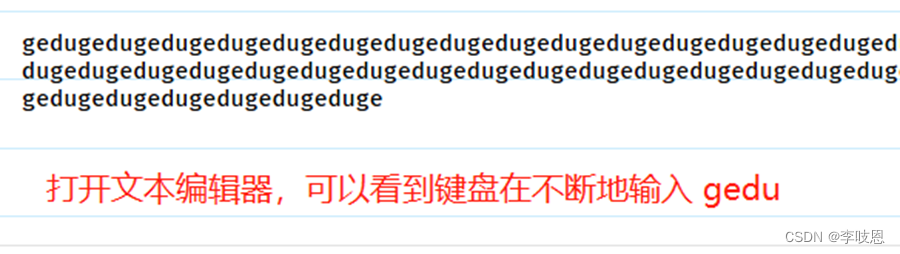

d.打开文本编辑器来观察项目的结果

看到上述结果就说明魔法键盘开发成功了。而这个魔法键盘不仅支持发送单个字母，同时也支持发送 shift Ctrl Alt等，我们可以利用这个特性开发更好玩的项目，例如发送一套游戏里的连招，或者发送一些有意义的文字。

三、总结

由于我本身专业知识不够扎实，并且也缺少嵌入式的开发经验，所以刚开始做这个项目的时总想着追根溯源，想着先看明白，先理清思路再动手，所以就这样，傻傻的看了半天也没什么实质性的进展，张老师指点道：你有任何想法和思路就去尝试啊，不要在这里空想，想法能不能成只有做了才能验证，你在这里空想是没有结果的。于是我每遇到一个想法，就上手测试一下，并记录下来。在这个验证的过程中，我对这个项目的理解逐渐加深，同时我也明白，动手实践远比脑袋空想来的实际。

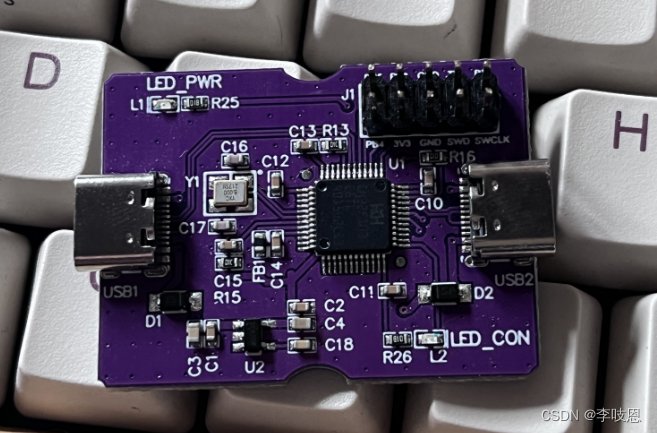

最后放一张小伙伴的照片,加油吧,少年.
