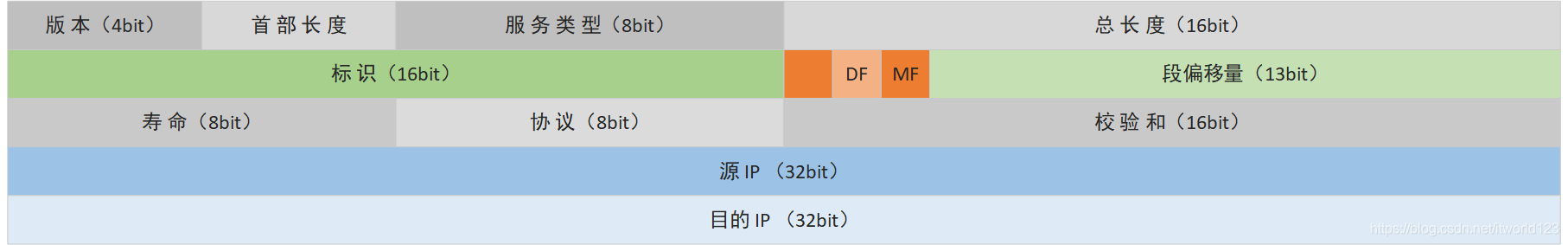

TCP/IP / IP 头

1、版本

• b0100，IPv4 。
• b0110，IPv6 。

2、首部长度，固定为 20B 。

3、服务器类型，略。

4、总长度，IP 头 + 数据 的总字节数量，因为占用16bit，故最大长度为 65525 。

5、标识，该字段 和 标志、段偏移量 字段联合使用，对较大的上层数据包进行分段（fragment）操作。路由器将一个包拆分后，所有拆分开的小包被标识相同的值，以便目的端设备能够区分哪个包属于被拆分开的包的一部分。

6、标志字段中的 DF（Don't Fragment）位，DF位设为 1 时表明路由器不能对该上层数据包分段。如果一个上层数据包无法在不分段的情况下进行转发，则路由器会丢弃该上层数据包并返回一个错误信息。

7、标志字段中的 MF（More Fragments）位，当路由器对一个上层数据包分段，则路由器会在除了最后一个分段的IP包的包头中将 MF 位设为 1。

8、段偏移，表示该IP包在该组分片包中位置，接收端靠此来组装并还原 IP 包。

9、寿命，TTL，当IP包进行传送时，先会对该字段赋予某个特定的值。当IP包经过每一个沿途的路由器的时候，每个沿途的路由器会将IP包的TTL值减少1。如果TTL减少为0，则该IP包会被丢弃。这个字段可以防止由于路由环路而导致IP包在网络中不停被转发。

10、协议，标识了上层所使用的协议。以下是比较常用的协议号：

值	协议名称
1	ICMP
2	IGMP
6	TCP
17	UDP

11、校验和，用来做 IP 头部的校验，但不包含数据部分。 因为每个路由器要改变TTL的值，所以路由器会为每个通过的数据包重新计算这个值。

12、源 IP 和目的 IP，略。



（SAW：Game Over！）
