阿里架构之旅（二）——Dubbo解析

一、架构图解

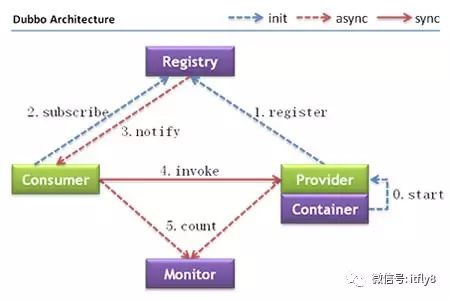

1、架构图

2、角色

Provider: 暴露服务的服务提供方。

• 1

Consumer: 调用远程服务的服务消费方。

• 1

Registry: 服务注册与发现的注册中心。

• 1

Monitor: 统计服务的调用次调和调用时间的监控中心。

• 1

Container: 服务运行容器。

• 1

3、调用关系

0 服务容器负责启动，加载，运行服务提供者。

• 1

1 服务提供者在启动时，向注册中心注册自己提供的服务。

• 1

2 服务消费者在启动时，向注册中心订阅自己所需的服务。

• 1

3 注册中心返回服务提供者地址列表给消费者，如果有变更，注册中心将基于长连接推送变更数据给消费者。

• 1

4 服务消费者，从提供者地址列表中，基于软负载均衡算法，选一台提供者进行调用，如果调用失败，再选另一台调用。

• 1

5 服务消费者和提供者，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到监控中心

• 1

二、重点解析

      这里我们可能最不明白的还是生产这和消费者。那么服务的提供方就是生产者，服务的调用方就是消费者。

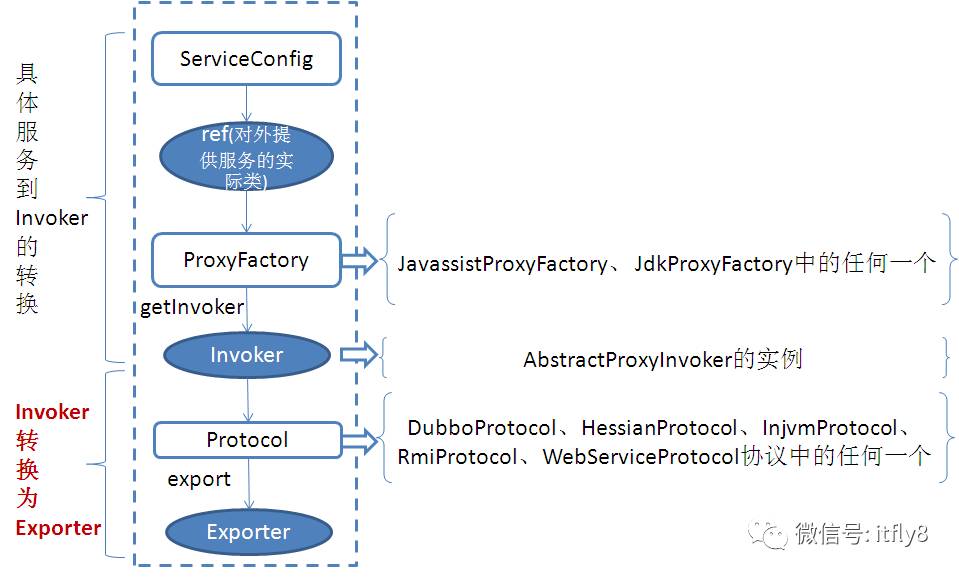

1、服务提供者暴露一个服务的详细过程

      具体服务到Invoker的转化 Invoker转换到Exporter

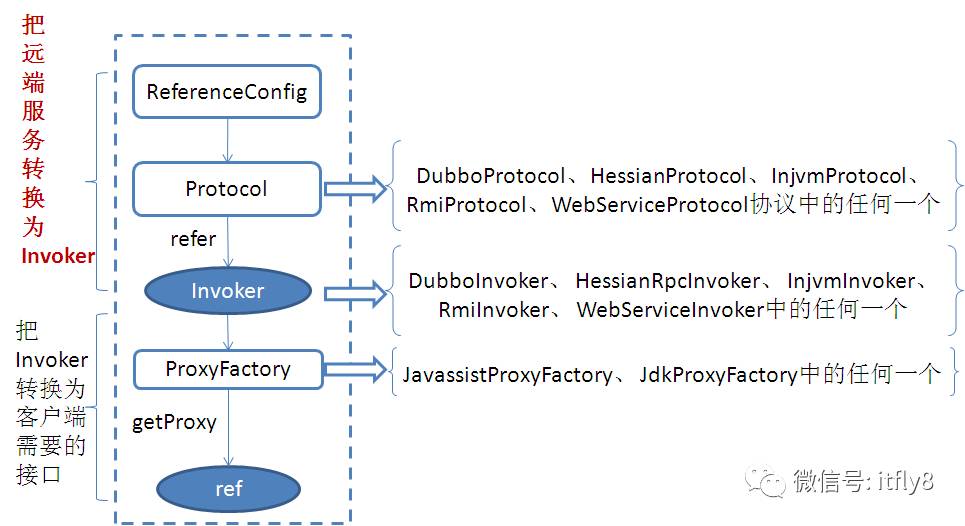

2、服务消费者消费一个服务的详细过程

      首先ReferenceConfig类的init方法调用Protocol的refer方法生成Invoker实例(如上图中的红色部分)，这是服务消费的关键。接下来把Invoker转换为客户端需要的接口(如：HelloWorld)。

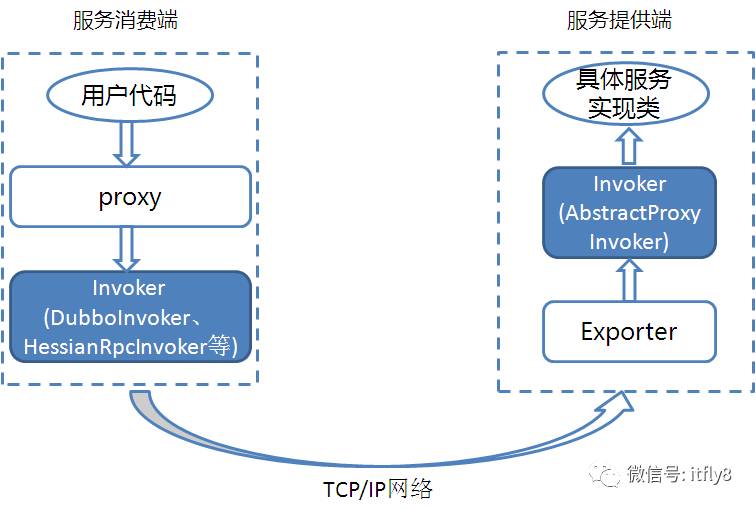

3、详解Invoker

      由于Invoker是Dubbo领域模型中非常重要的一个概念，很多设计思路都是向它靠拢。这就使得Invoker渗透在整个实现代码里，对于刚开始接触Dubbo的人，确实容易给搞混了。

总结：

      通过此次学习，我们知道了Dubbo架构的工作原理，知道了服务如何提供并消费，但是什么是注册，为什么要注册我们还不太明白，后边我们在介绍zookeeper的时候会一一讲解。

出处：http://m.blog.youkuaiyun.com/article/details?id=50738153
