【推荐】Dubbo架构与底层实现

一、Dubbo的设计角色

1）系统角色

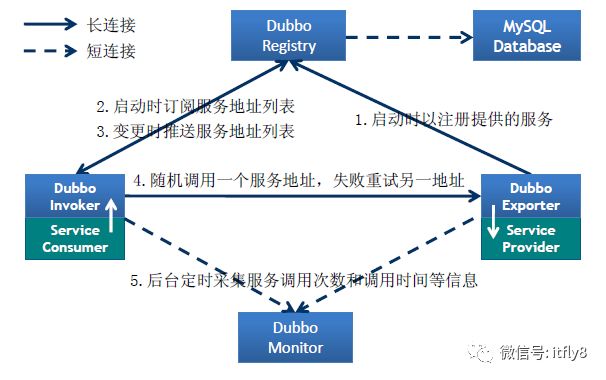

（2）调用关系

 二、Dubbo是如何架构的

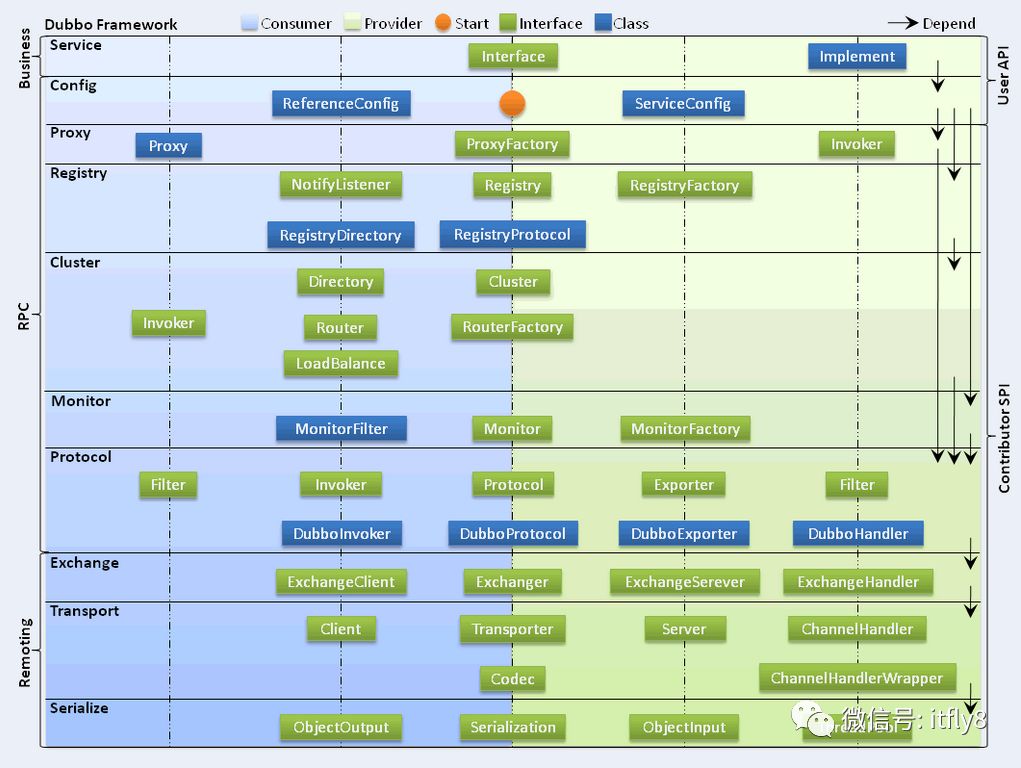

Dubbo的总体架构如图所示：

框架分层架构中，各个层次的设计要点：

服务接口层（Service）：该层是与实际业务逻辑相关的，根据服务提供方和服务消费方的业务设计对应的接口和实现。

三、Dubbo的底层实现

（1）协议支持

Dubbo支持多种协议，如下所示：在通信过程中，不同的服务等级一般对应着不同的服务质量，那么选择合适的协议便是一件非常重要的事情。你可以根据你应用的创建来选择。例如，使用RMI协议，一般会受到防火墙的限制，所以对于外部与内部进行通信的场景，就不要使用RMI协议，而是基于HTTP协议或者Hessian协议。

（2）默认使用Dubbo协议

连接个数：单连接

（3）Dubbo源码模块图

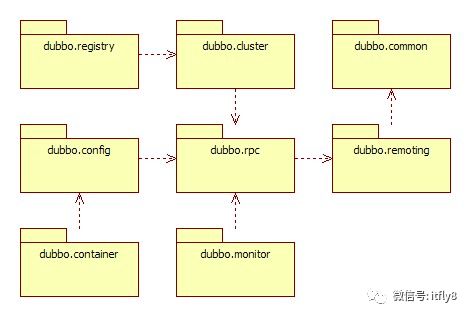

Dubbo以包结构来组织各个模块，各个模块及其关系，如图所示：

以通过Dubbo的代码（使用Maven管理）组织，与上面的模块进行比较。简单说明各个包的情况：

四、服务暴露和消费的详细过程

（1）服务提供者暴露一个服务的详细过程

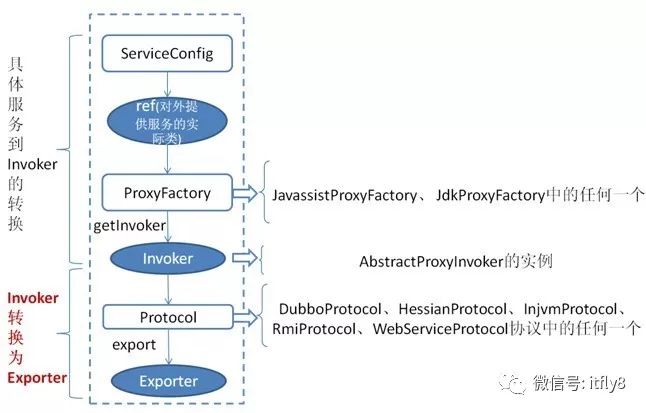

服务提供者暴露服务的主过程：

首先ServiceConfig类拿到对外提供服务的实际类ref(如：HelloWorldImpl),然后通过ProxyFactory类的getInvoker方法使用ref生成一个AbstractProxyInvoker实例，

到这一步就完成具体服务到Invoker的转化。接下来就是Invoker转换到Exporter的过程。

Dubbo处理服务暴露的关键就在Invoker转换到Exporter的过程(如上图中的红色部分)，下面我们以Dubbo和RMI这两种典型协议的实现来进行说明：

Dubbo的实现

Dubbo协议的Invoker转为Exporter发生在DubboProtocol类的export方法，它主要是打开socket侦听服务，并接收客户端发来的各种请求，通讯细节由Dubbo自己实现。

RMI的实现

RMI协议的Invoker转为Exporter发生在RmiProtocol类的export方法，

（2）服务消费者消费一个服务的详细过程

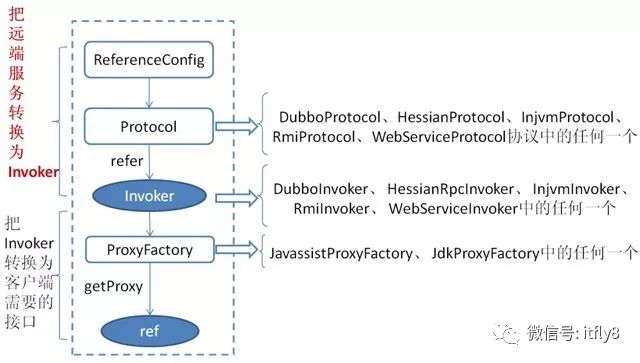

服务消费的主过程：

首先ReferenceConfig类的init方法调用Protocol的refer方法生成Invoker实例(如上图中的红色部分)，这是服务消费的关键。

接下来把Invoker转换为客户端需要的接口(如：HelloWorld)。

出处：https://blog.youkuaiyun.com/sduliding/article/details/79386887
