作为Android应用的开发，要想确保用户拥有比较顺滑的体验，就一定要从原理上深入理解Android UI的渲染流程。只有真正理解了UI的渲染流程，才能在Android应用的开发过程中尽量避免影响UI性能的设计和实现，并且能够在UI性能的优化上有的放矢。

背景

KitKat引入了Project Butter用于提升图形系统的流畅度。Project Butter对Android图形显示系统进行了重构，引入了Vsync（垂直同步）、Triple Buffer（三重缓存）和Choreographer。

问题

在一个典型的显示系统中，一般包括CPU、GPU和显示控制器这3个部分。CPU用于数据计算，计算结果交给GPU进行渲染，渲染之后的数据被放到buffer中缓存起来，最后由显示控制器将buffer中的数据显示到屏幕上。这个过程存在两个问题。

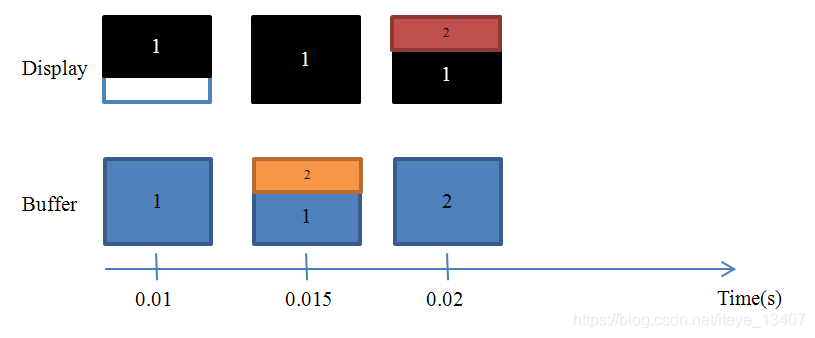

图形撕裂

在图形绘制速度大于显示速度的情况下，CPU/GPU将当前帧的数据写入buffer后，显示控制器还来不及显示它，CPU/GPU就开始把下一帧的数据写入到buffer中了。当显示控制器开始读取buffer并显示到屏幕上的时候，就会出现屏幕的上半部分是下一帧的情况，这就是所谓的图形撕裂。
在这里插入图片描述

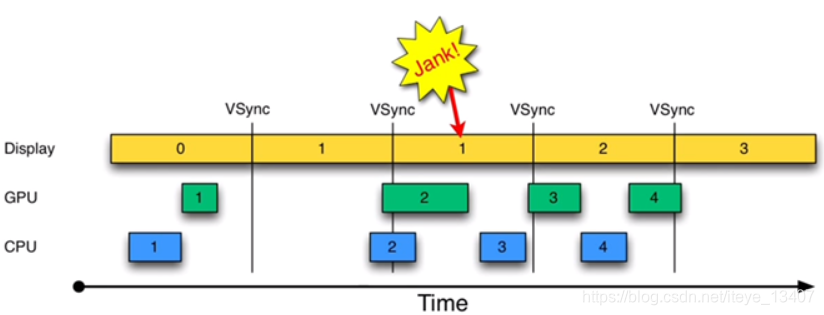

卡顿

图形的绘制速度过慢的时候，同一帧会在屏幕上至少显示2次。
在这里插入图片描述
在第一个16ms内，屏幕显示的是第0帧，CPU/GPU开始处理第1帧。进入第二个16ms，因为在上一个16ms的时间内，第1帧已经由CPU/GPU处理完毕。因此屏幕可以正常显示第1帧。然而，在第二个16ms的时间内，CPU/GPU并未能及时完成第2帧的绘制工作。因此，进入第三个16ms后，屏幕显示的依旧是第1帧的数据，从而产生了一个卡顿。
