自定义 CircleView - 继承 View 重写 onDraw

一、画一个圆形的 View

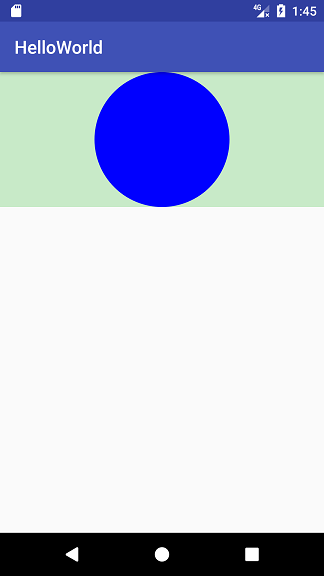

如图，该圆形控件的宽为 match_parent，高 150dp，为了看到控件的整体宽高效果，为控件加了背景色即浅绿色：#3300aa00

1. 该页面的布局

   <?xml version="1.0" encoding="utf-8"?>
   <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       android:orientation="vertical">


       <cc.catface.helloworld.view.CircleView
           android:id="@+id/cv_ver01"
           android:layout_width="match_parent"
           android:layout_height="150dp"
           android:background="#3300aa00" />

   </LinearLayout>


2. 初始化工作

   public class CircleView extends View {

       private Paint mPaint;

       public CircleView(Context context) {
           super(context);
           init();
       }

       public CircleView(Context context, @Nullable AttributeSet attrs) {
           super(context, attrs);
           init();
       }

       public CircleView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
           super(context, attrs, defStyleAttr);
           init();
       }

       // 初始化画笔，并为画笔设置为蓝色
       private void init() {
           mPaint = new Paint();
           mPaint.setColor(Color.BLUE);
       }

   	......
   }


3. 绘制

   @Override protected void onDraw(Canvas canvas) {
       super.onDraw(canvas);

   	// get到控件的宽为match_parent，即根布局LinearLayout宽度即屏幕宽度
       int width = getWidth();
       // get到控件的高度，即150dp
       int height = getHeight();

   	// 取控件宽高最小值作为直径，然后画圆
       int radius = Math.min(width, height) / 2; // 半径
   	// (控件宽度/2, 控件高度/2)即为圆心坐标
       canvas.drawCircle(width / 2, height / 2, radius, mPaint); // 画圆
   }


二、为圆形控件添加 margin值

1. 控件布局添加 margin

   android:layout_margin="20dp"


2. 分析

   • margin 即外边距。看到 layout，可以知道这是父容器来控制子控件的

   • 若设置了 margin，即为该控件设置了距离其父控件或其兄弟控件的边距

3. 效果



三、将圆形控件的宽设置为 wrap_content

1. 控件布局添加 padding

   <cc.catface.helloworld.view.CircleView
       android:id="@+id/cv_ver01"
       android:layout_width="wrap_content"
       android:layout_height="150dp"
       android:layout_margin="20dp"
       android:background="#3300aa00" />


   运行会发现效果与设置为 match_parent 一样

2. 分析

   按下表很容易得出原因：父容器的 layout_width 是 match_parent 即测量模式为 EXACTLY，圆形控件的宽 LayoutParams 为 wrap_content 即得出圆形控件的测量模式为 AT_MOST，其宽度即为父容器的建议宽度 parentSize，所以效果与使用 match_parent 一样。

   ---

   childLayoutParams↓ &&& parentSpecMode→	EXACTLY	AT_MOST	UNSPECIFIED
   dp/px	EXACTLY(childSize)	EXACTLY(childSize)	EXACTLY(childSize)
   match_parent	EXACTLY(parentSize)	AT_MOST(parentSize)	UNSPECIFIED(0)
   wrap_content	AT_MOST(parentSize)	AT_MOST(parentSize)	UNSPECIFIED(0)

   ---

   解决办法：在 onMeasure方法 中指定 wrap_content 模式的默认宽/高，比如此处将默认宽/高分别设置为 800px和 200px

   // 解决 wrap_content 无效的问题，手动设置宽/高的大小
   @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
       super.onMeasure(widthMeasureSpec, heightMeasureSpec);
       int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
       int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
       int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
       int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

       if (widthSpecMode == MeasureSpec.AT_MOST && heightSpecMode == MeasureSpec.AT_MOST) {
           setMeasuredDimension(800, 200);

   	// 由上2.分析我们得出控件的宽测量模式是AT_MOST(wrap_content)，高测量模式是EXACTLY(150dp)，故走此判断
       } else if (widthSpecMode == MeasureSpec.AT_MOST) {
   	    // 手动设置控件的宽为800px，高即为父容器建议的值，也就是控件设置的layout_height值150dp
           setMeasuredDimension(800, heightSpecSize);
       } else if (heightSpecMode == MeasureSpec.AT_MOST) {
           setMeasuredDimension(widthSpecSize, 200);
       }
   }


   分析：走完 onMeasure，最后在 setMeasuredDimension方法 中将宽 800px，高 150dp的设置值交给了系统

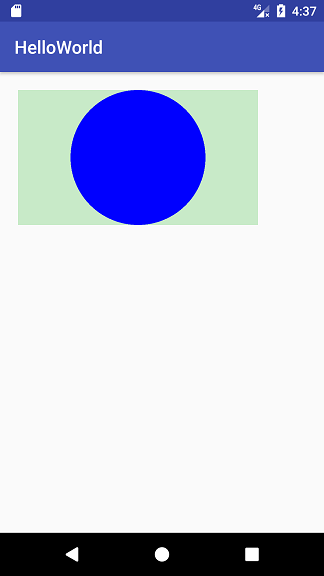

3. 效果



四、为圆形控件添加 padding值

1. 控件布局添加 padding

   android:padding="20dp"


2. 分析

• padding 即内边距。是控件自己控制自己的属性

• 若设置了 padding，即设置了控件距其子控件或其内部内容(如文本)的边距

• 需要在代码中得到 padding值，并做相应的修改即可得到 padding 的效果

  @Override protected void onDraw(Canvas canvas) {
      super.onDraw(canvas);

      // 分别获取上下左右的padding值，其实此处都相同，因为设置的padding对上下左右都有效且相同
      final int paddingLeft = getPaddingLeft();
      final int paddingRight = getPaddingRight();
      final int paddingTop = getPaddingTop();
      final int paddingBottom = getPaddingBottom();

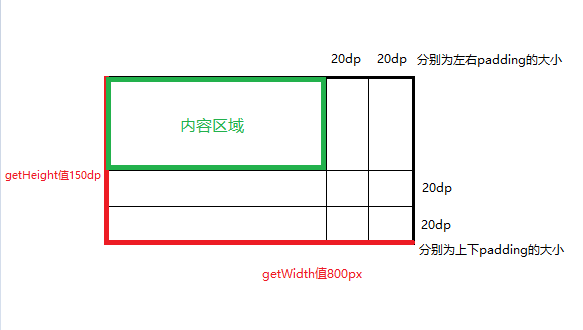

  	// 控件内容的宽度即为setMeasuredDimension得到的宽度值800px-左右padding值
      int width = getWidth() - paddingLeft - paddingRight;
      // 控件内容的高度即为setMeasuredDimension得到的高度值150dp-上下padding值
      int height = getHeight() - paddingTop - paddingBottom;

      int radius = Math.min(width, height) / 2;
      canvas.drawCircle(paddingLeft + width / 2, paddingTop + height / 2, radius, mPaint);
  }


• onDraw方法中的 width/height 即内容区域的宽/高，再分别加上对应 padding值，即为圆心坐标



3. 效果
