算法原理

扫描线填色算法的基本思想是：用水平扫描线从上到下扫描由点线段构成的多段构成的多边形。每根扫描线与多边形各边产生一系列交点。将这些交点按照x坐标进行分类，将分类后的交点成对取出，作为两个端点，以所填的色彩画水平直线。多边形被扫描完毕后，填色也就完成。

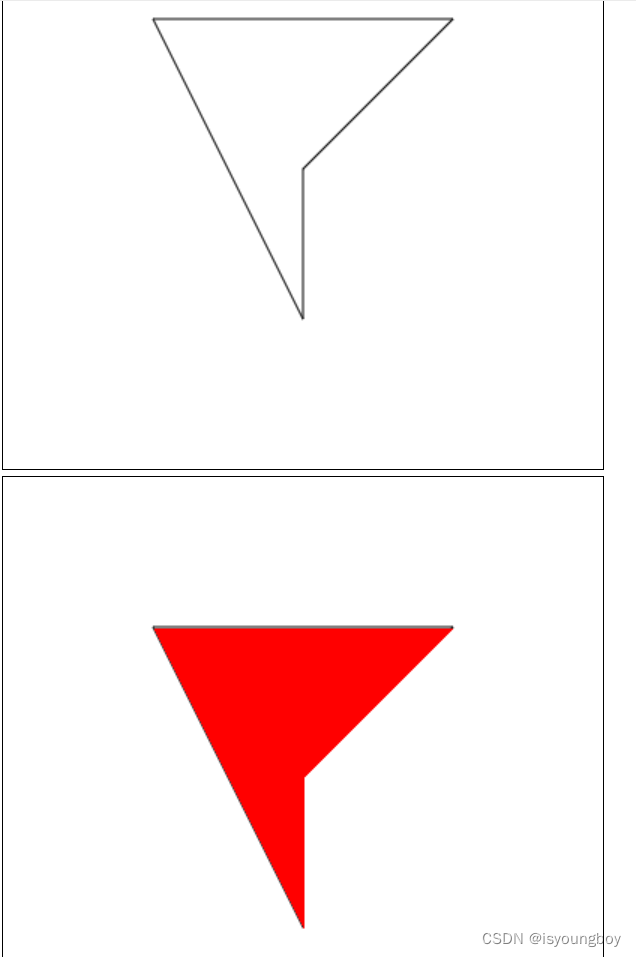

效果

在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Scanline Seed Fill Algorithm</title>
<style>
    canvas {
        border: 1px solid black;
    }
</style>
</head>
<body>
<canvas id="canvas" width="400" height="400"></canvas>
<br/>
<canvas id="canvasFill" width="400" height="400"></canvas>
<script>
    // Define the path
    const path = [
        { x: 100, y: 100 },
        { x: 300, y: 100 },
        { x: 200, y: 200 },
        {x:200,y:300}
    ];

    // Function to sort points by x-c
