适用于12V步进驱动芯片SS6849H可替代TMI8549

SS6849H是一款工采网代理的电机驱动芯片,兼容TMI8549和LV8549,提供1A峰值电流,广泛应用于打印机、舞台灯光及智能家居。它支持4路PWM控制,具备过流、短路等保护功能,采用SSOP10封装和无铅设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

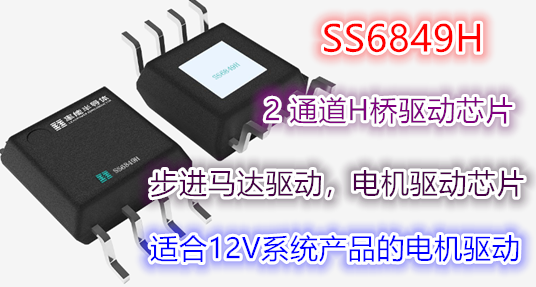

由工采网代理的的SS6849H是一款双通道H桥驱动芯片适用于12V系统产品的电机驱动,可兼容替代TMI8549LV8549;其工作电压为4.0~20V,每个通道的负载电流可达1.0A;非常适用于打印机、舞台灯光以及智能家居产品中。

产品描述:

支持4路PWM控制接口,导通阻抗为0.96Ω;具有两个H桥驱动器,每个H桥可提供最大峰值电流1A和均方根电流0.7A(在12V和Ta=25℃适当散热条件下)可以驱动两台直流电机,一台并联直流电机,也可以驱动步进电机,步进电机驱动支持全步或半步。

SS6849H采用小体积SSOP10封装且是无铅产品,引脚框架采用100%无锡电镀;内部保护关断功能包含过流保护,短路保护,欠压锁定保护和过温保护。

产品特性:

■VCCmax = 20V,IOmax =1A

■4V至16V工作电源电压范围

■不需要控制系统 3.3V 电源

■采用N+P MOS输出,RON < 1Ω typ(HS+LS)

■采用紧凑型封装(SSOP10)

■待机时电流零消耗

■可并联使用(驱动通道并联)

■内置刹车功能

应用范围:

■ 冰箱

■ POS 打印机、标签打印机

■ PoE 销售点终端

■ 干衣机

■ 吸尘器

■ 舞台灯光

引脚配置和功能:

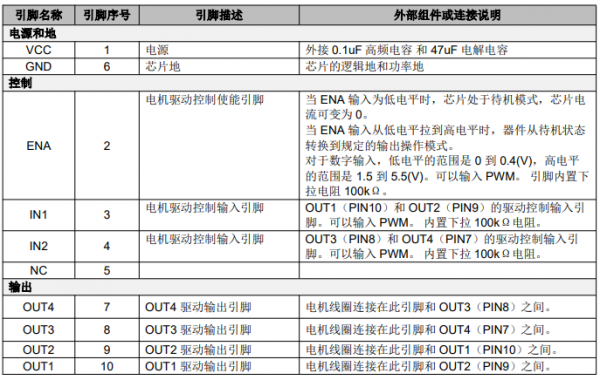

管脚列表:
