MPC814 DIP4封装交流输入光电晶体管耦合器

最新推荐文章于 2025-02-28 14:22:21 发布
原创 最新推荐文章于 2025-02-28 14:22:21 发布 · 628 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#光耦 #光电耦合器 #MPC814 #光电晶体管耦合器

本文介绍了晶体管光电耦合器的工作原理，特别提到MPC814系列器件采用红外发射二极管和硅平面光电晶体管，具有高转换效率、宽温工作范围、稳定隔离及多种安全认证。还提供了相关的测试电路图信息。
部署运行你感兴趣的模型镜像

晶体管光电耦合器是一种将光信号转换为电信号的器件，其工作原理是通过光电二极管将光信号转换为电流信号，然后经过晶体管放大，输出相应的电压信号；具有高转换效率较高的灵敏度和快速响应等特点。

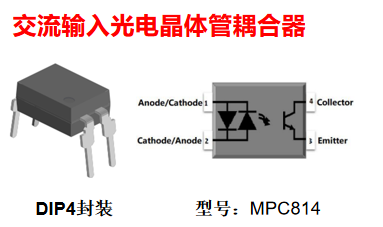

由工采网代理的MPC814系列结合了两个algaas红外发射二极管作为交流输入，其等光耦合到具有不同引线形成选项的塑料dip4封装中的硅平面光电晶体管检测器；具有坚固的共面双模结构，提供最稳定的隔离特性。

特性：

■高隔离5000 VRMS

■CTR的灵活性可用，请参见订单信息

■交流输入与晶体管输出

■工作温度范围- 55℃至110℃

■REACH达到符合性

■无卤素（技术）

■MSL类1

■监管批准

√UL - UL1577

√VDE- EN60747-5-5(VDE0884-5)

√CQC– GB4943.1, GB8898

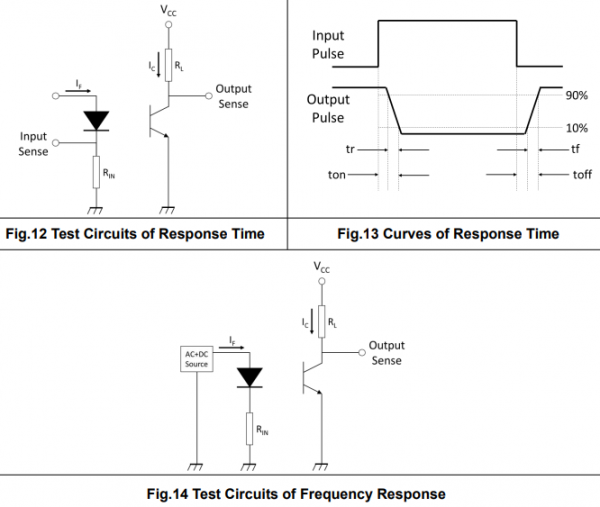

测试电路图：
