HPE磁盘阵列管理05——SMU管理界面针对磁盘操作

一、文章概述

前面博主用了四篇文章来详细说明HPE磁盘阵列SMA和SMU的特点，并对磁盘相关的术语、事件、指示灯等进行了举例说明。

通过这些知识让读者对SMA的组件和SMU管理界面有基础的了解。

在有了初步了解后，本文再次深入介绍“SMU管理界面的主题内“操作”与磁盘相关的内容”，希望帮助读者面对问题能快速对应到相应的主题。

---

二、SMU管理界面的主题“操作”与磁盘相关的内容

第二段主要写“SMU管理界面的主题内“操作”与磁盘相关的内容”，这个在遇到故障尤其是硬盘故障时，对于针对性的处理非常重要。

1.“主页”主题

HPE SMU“主页”主题点击操作，可执行下列内容（一般新机器上电需要进行配置）：

（1）配置向导；

（2）设置系统信息；

（3）管理用户；

（4）设置通知；

（5）管理计划；

（6）安装许可证。

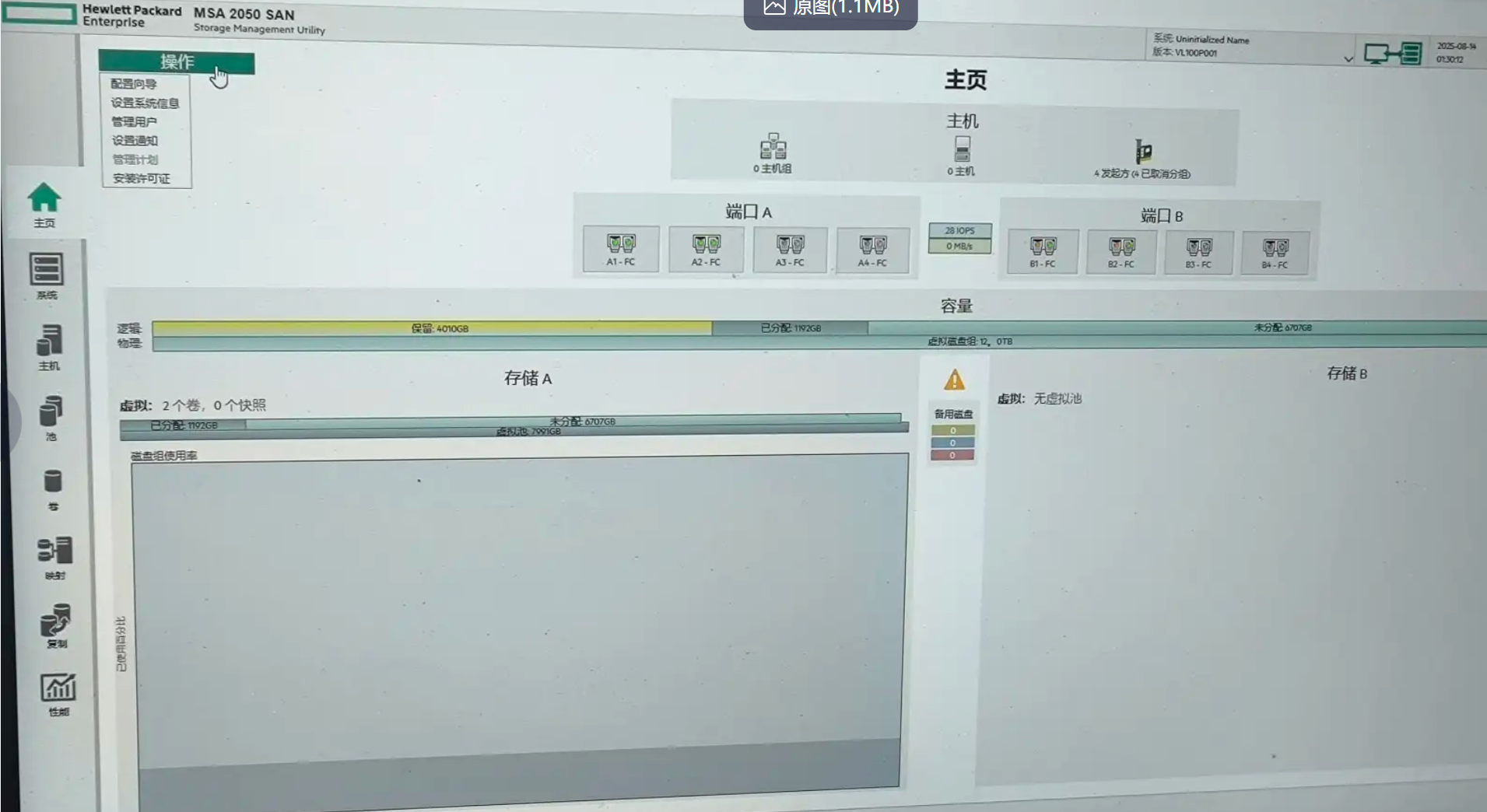

图1     “主页”——主题“操作”界面

2.“系统”主题

HPE SMU“系统”主题点击操作，可执行下列内容：

（1）更改全局备用磁盘；

（2）设置系统服务；

（3）设置网络；

（4）设置主机端口；

（5）重新扫描磁盘通道；

（6）清除元数据；

（7）更新固件；

（8）更新磁盘加密；

（9）高级设置；

（10）重新启动系统。

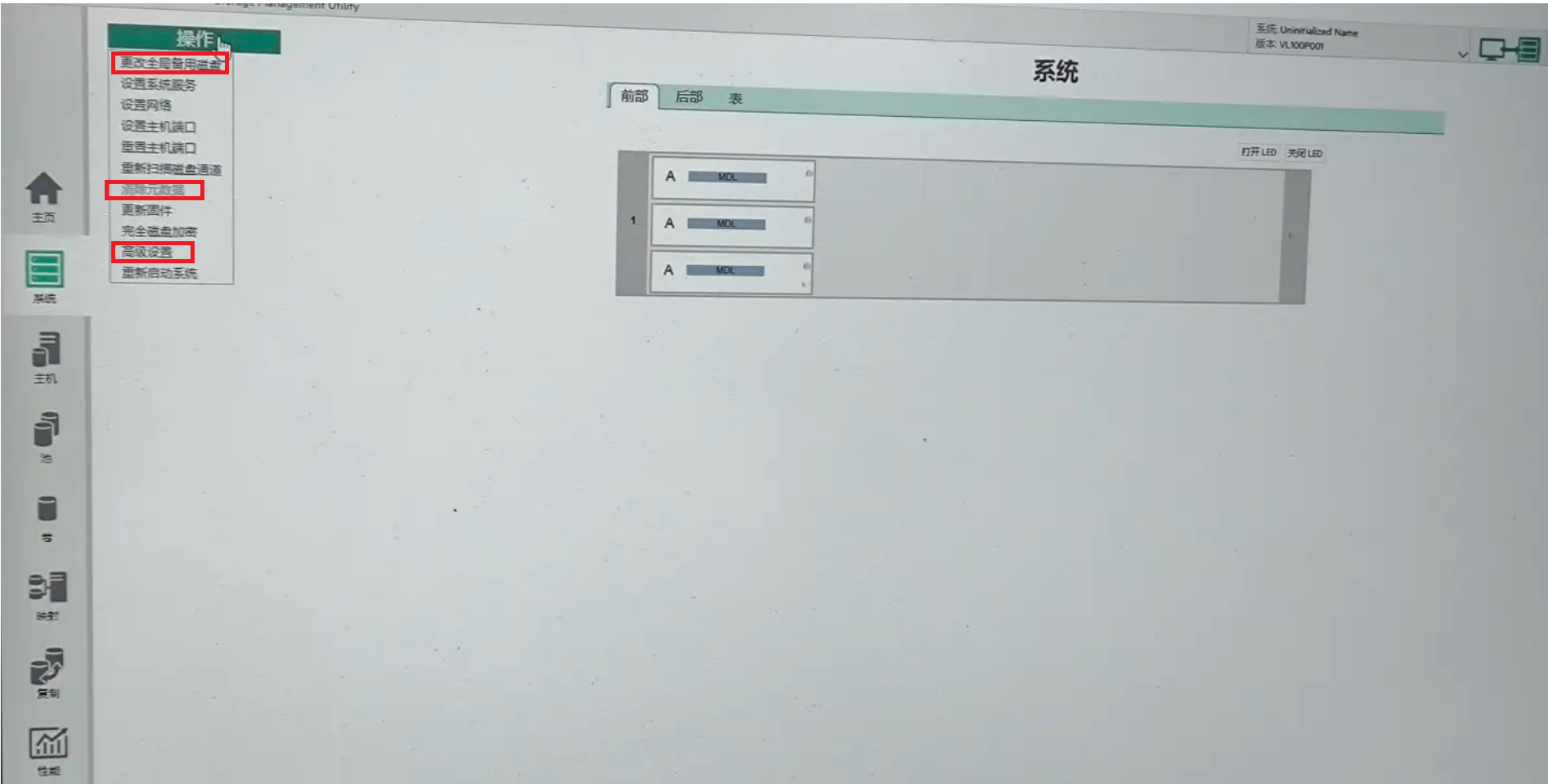

图2     “系统”——主题“操作”界面

3.“池”主题

HPE SMU“池”主题点击操作，可执行下列内容：

（1）添加磁盘组；

（2）修改磁盘组；

（3）移除磁盘组；

（4）创建卷；

（6）更改池设置；

（7）磁盘组使用程序。

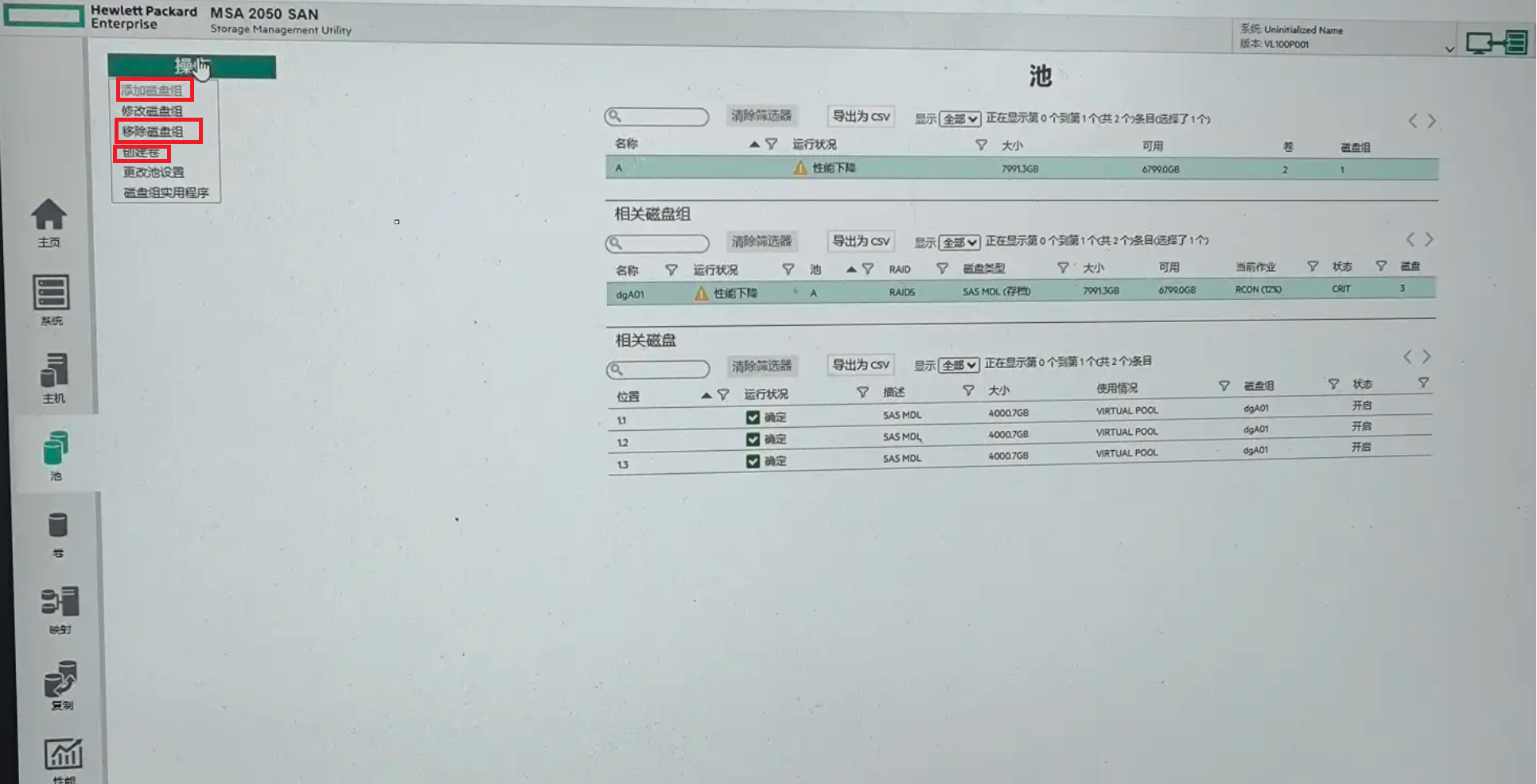

图3     “池”——主题“操作”界面

4."卷"主题

HPE SMU“卷”主题点击操作，可执行下列内容：

（1）创建虚拟卷；

（2）创建快照；

（3）修改卷；

（4）映射卷；

（5）添加到卷组；

（6）删除卷;

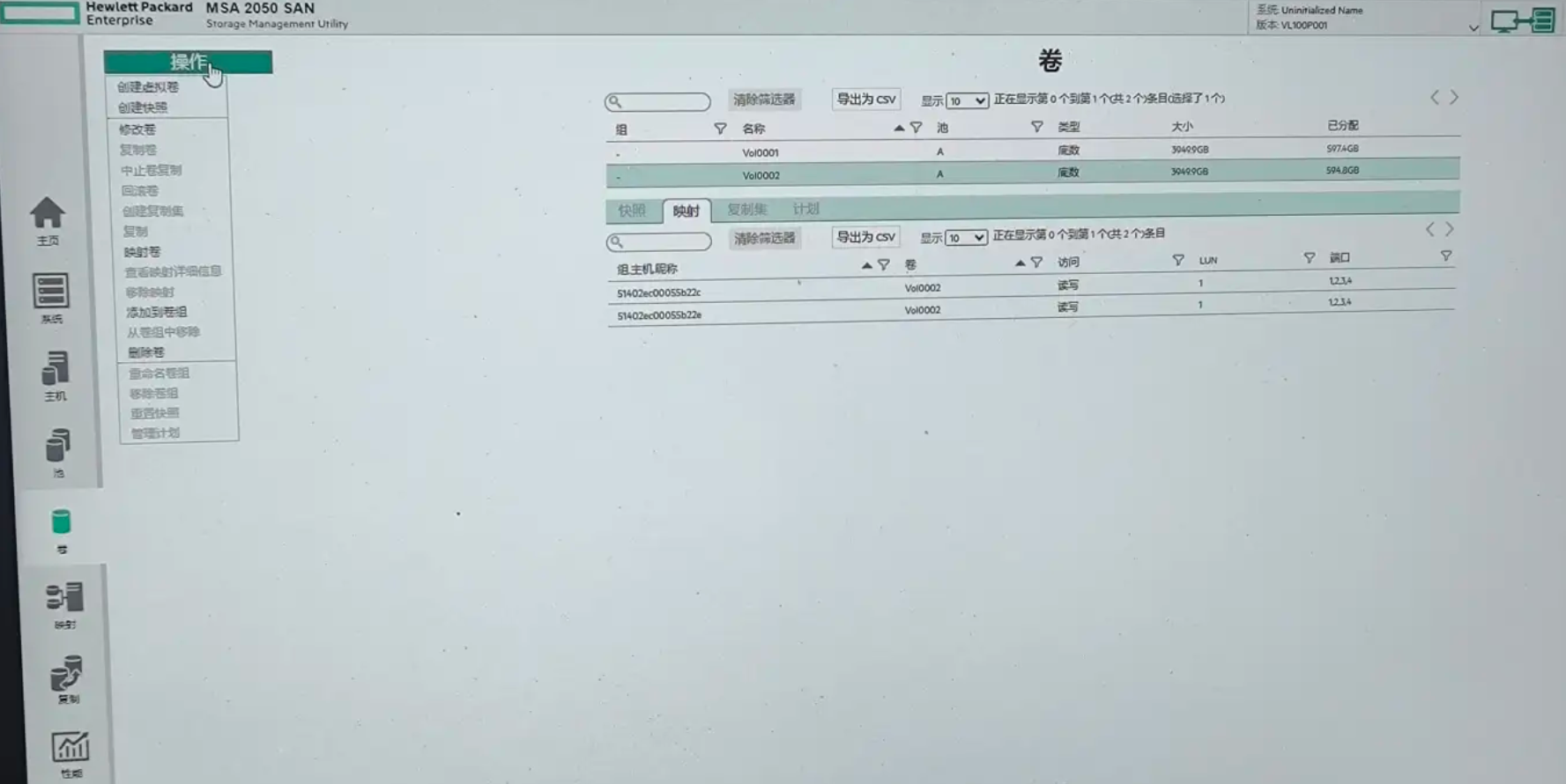

图4     “卷”——主题“操作”界面

... ...(注：其他无关部分省掉)

---

三、SMU相关的磁盘信息

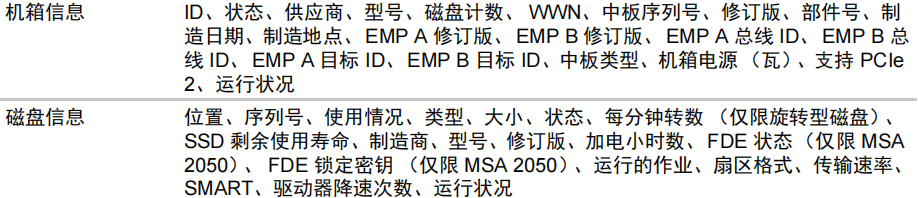

1.机箱前视图信息

针对机箱前面部件，使用SMU可以查看下列信息：

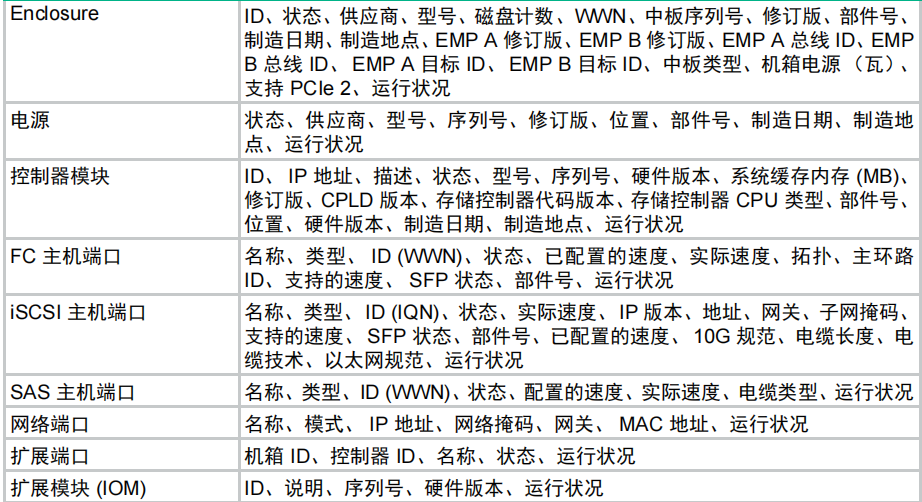

2.机箱后视图信息

针对机箱背部部件，使用SMU可以查看下列相关信息：

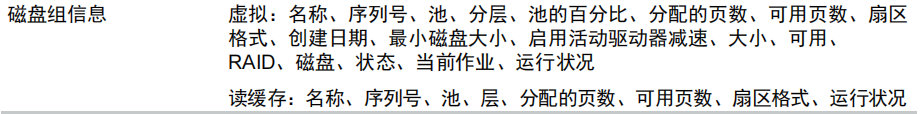

3.磁盘组信息

针对磁盘组，使用SMU可以查看下列磁盘相关信息：

4.池信息

针对池表，SMU可以查看和显示下列信息:

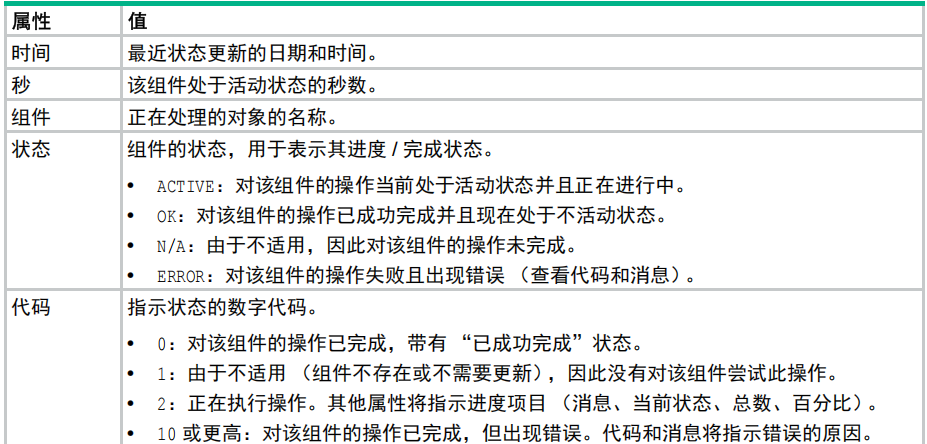

5.活动进度属性和值

活动进度属性和值包含下列内容:

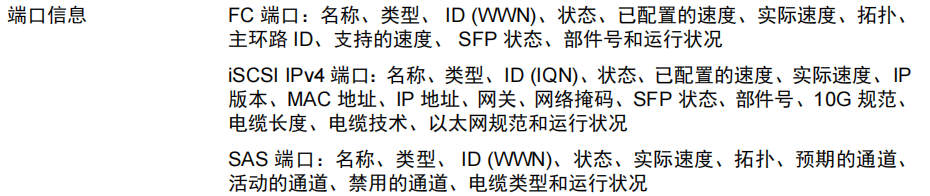

6.主页端口信息

针对主页主题，SMU可以查看和显示端口信息：
