HPE磁盘阵列管理02——MSA状态查看及处理

一、本文简述

前文简述了惠普MSA机箱以及SMU应用的一些基础知识。

本篇来对常见的MSA硬件模块故障进行简单的举列。

并附以MSA用户指南的处理建议。

---

二、MSA常见故障

MSA常见的模块故障为电源模块故障、控制器模块故障，磁盘故障，以及其他线路连接故障（如网口、尾纤连接异常等）。

MSA机箱硬件为模块化设计，且相关设备如电源、控制器、磁盘、以太网口等都备有工作状态指示灯，因此从硬件上讲通过灯位显示对比手册可以比较直观的看出异常部件。

---

2.1 MSA前面板灯位

MSA前面板主要部件为磁盘，即存储的关键物件硬盘就是安装在面罩后的卡槽中。

前面板有两种灯位，一类是磁盘状态灯位；一类是MSA状态灯位。

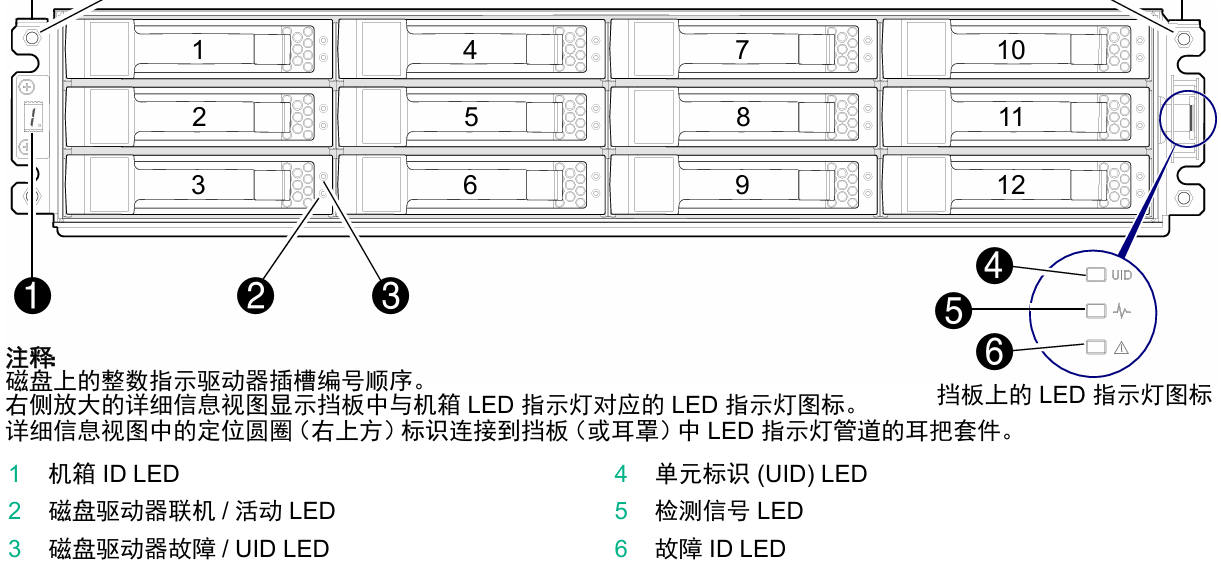

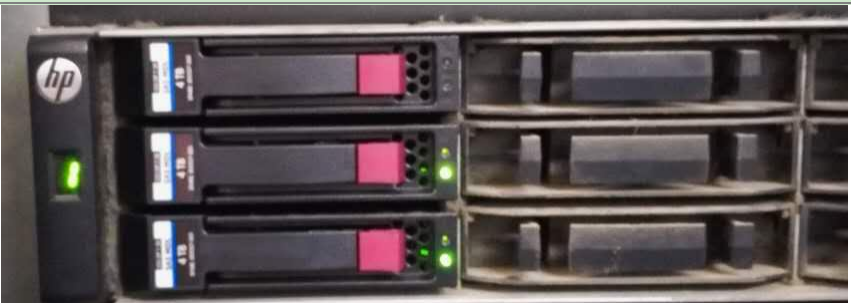

图1         前面板插槽磁盘灯位

灯位亮绿色表示设备或部件正常，琥珀色的灯位表示设备出现异常。

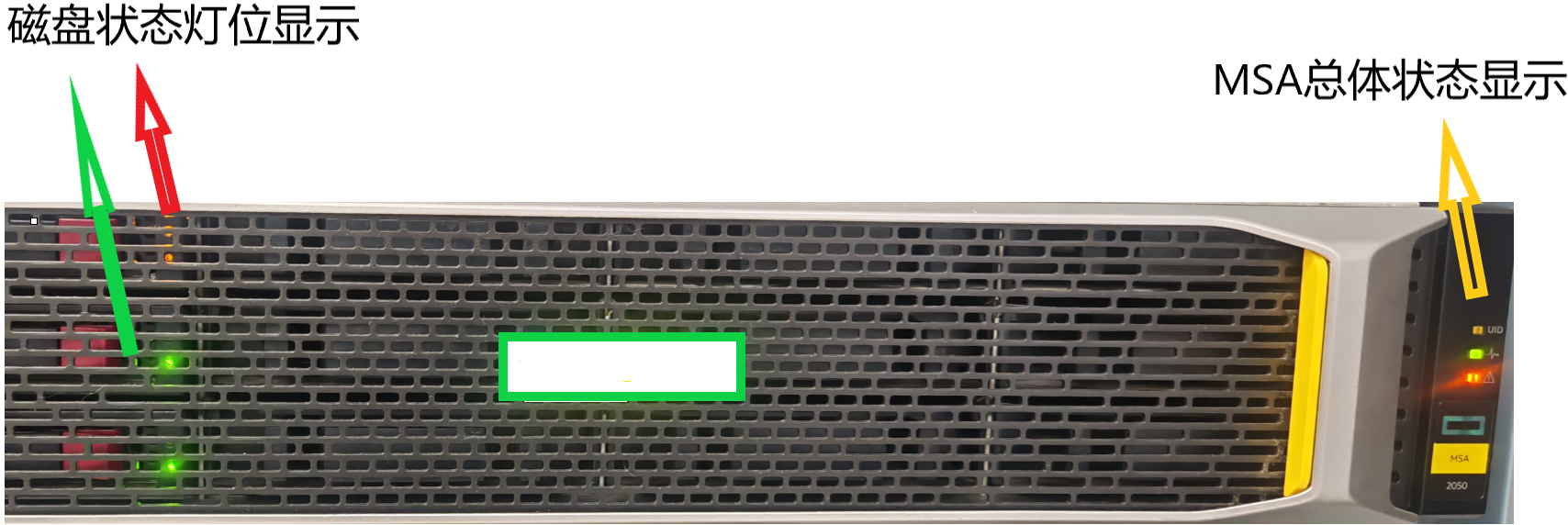

图2     MSA前面板灯位显示

2.2 MSA后面板部件

MSA后面板主要包括图3的下列模块：控制器、电源，以及光纤和以太网口接口。

为双模块布置，即具有一定的容错性和可靠性。

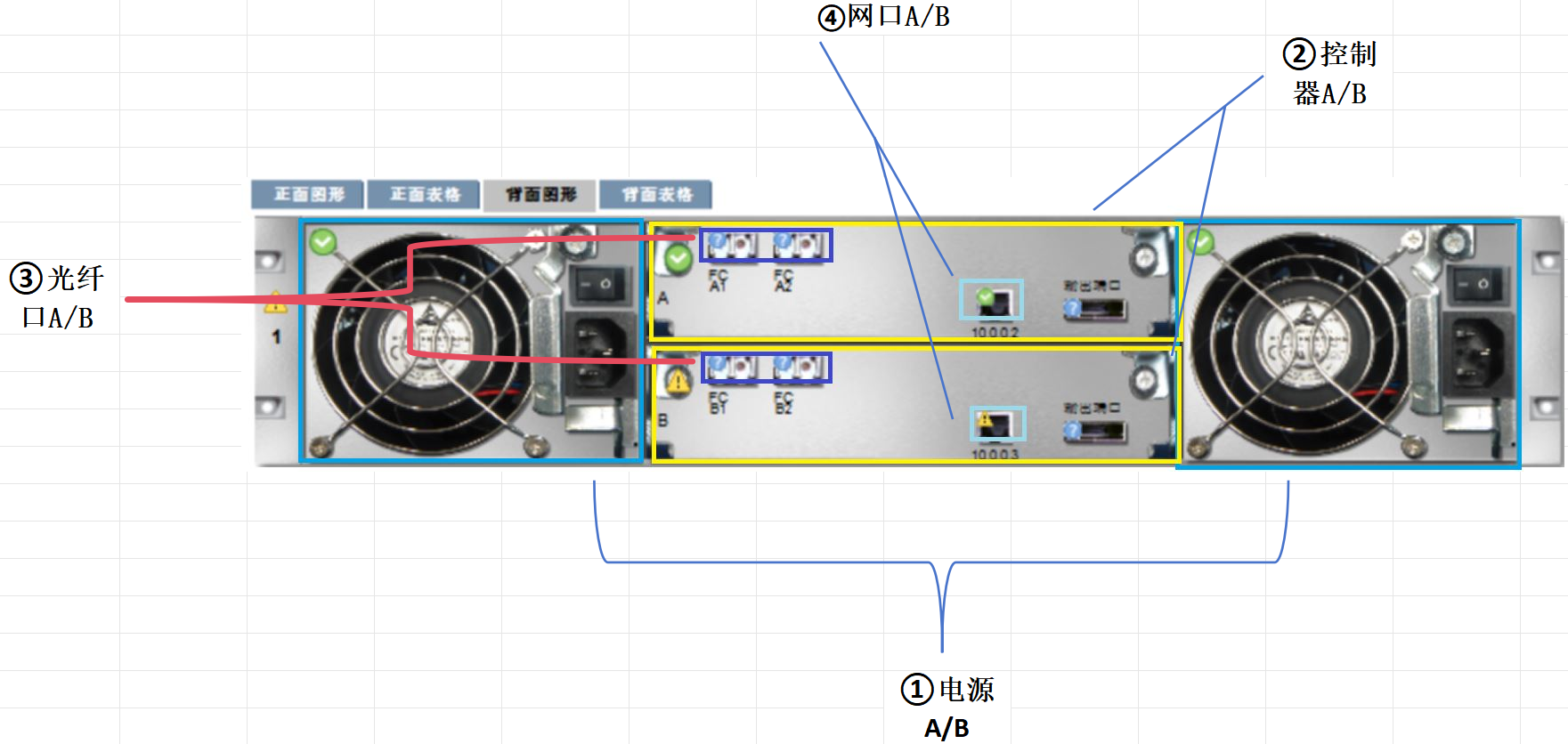

图3     MSA后面板部件图

机箱后面板的模块也可通过对应的灯位查看有无异常情况。

---

三、机箱面板灯位显示含义

3.1 灯位显示种类

MSA前后面板灯位总共有三类显示：

图4        前面板灯位分布

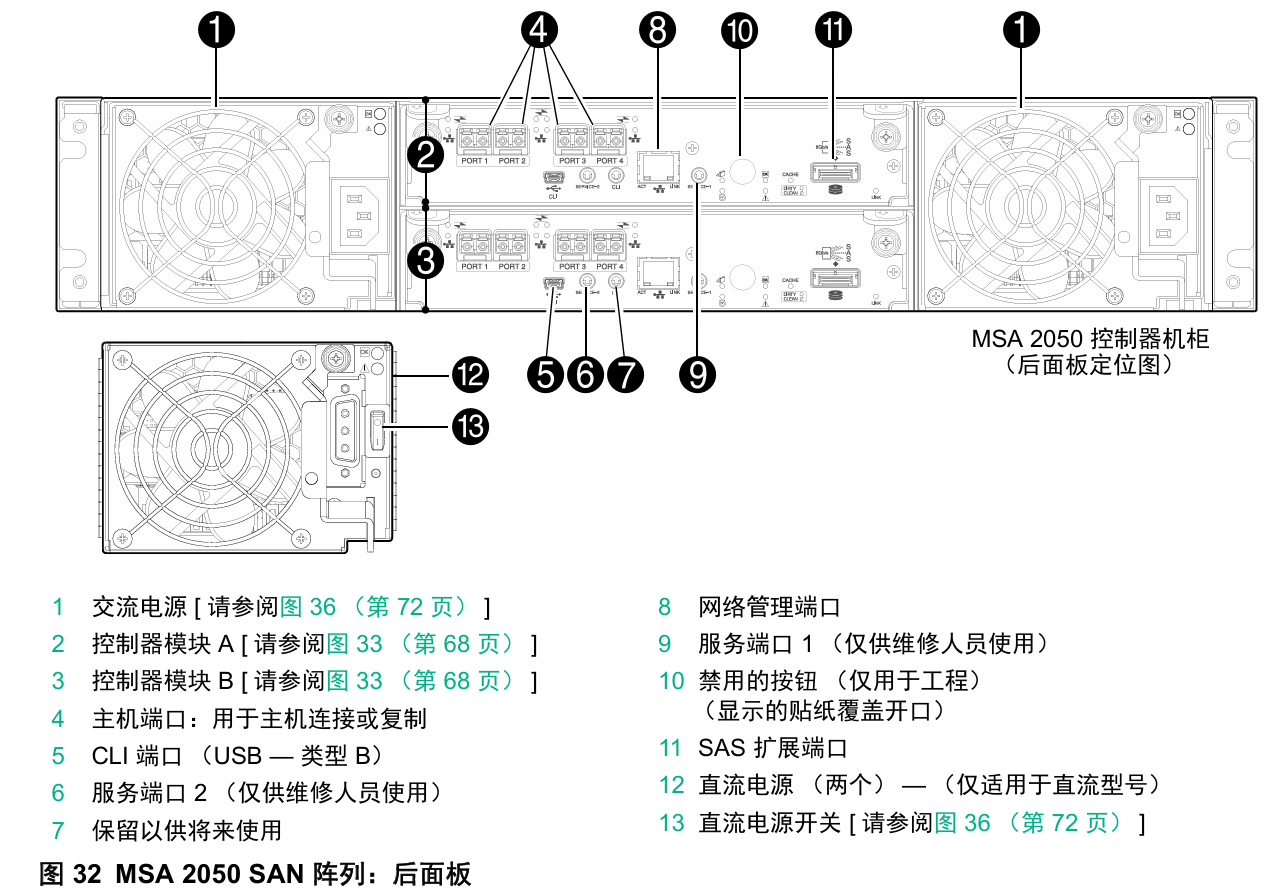

图5       后面板灯位分布

3.1.1熄灭

根据MSA用户指南琥灯位熄灭为部件“未上电 / 链路中断”。

3.1.2绿色

根据MSA用户指南，绿色亮灯表示部件“正常运行或状态正常”。

3.1.3琥珀色

根据MSA用户指南琥珀色亮灯为部件“故障 / 需要维修”。

---

四、MSA 灯位指南

4.1 机箱前面板

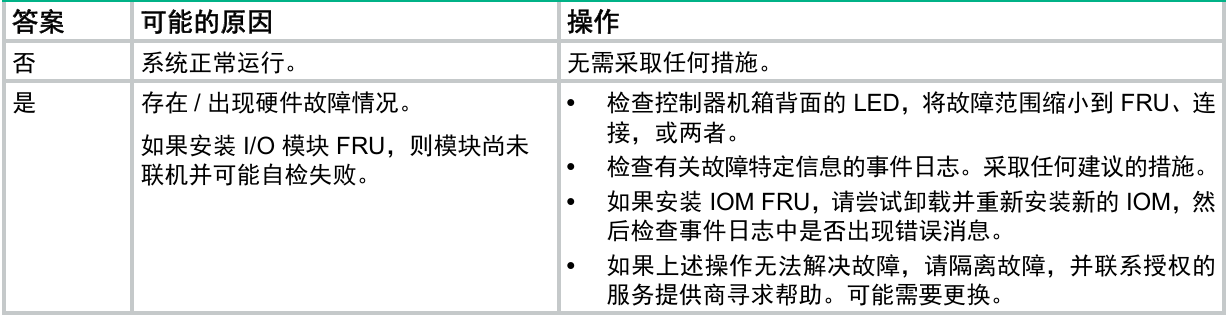

“故障/需要维修”LED 是否为琥珀色

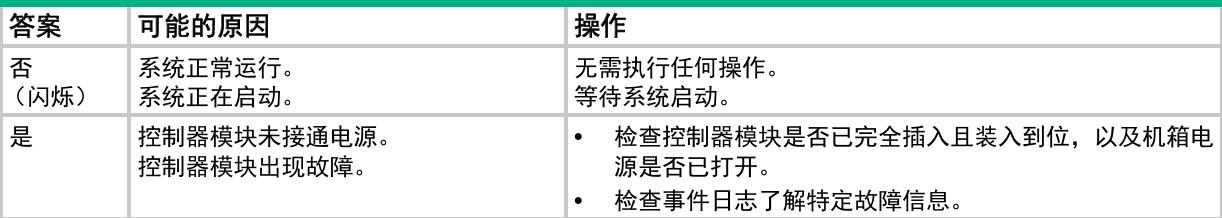

4.2 机箱后面板“FRU 正常”LED 是否已熄灭

4.3 机箱后面板“故障/需要维修”LED 是否为琥珀色

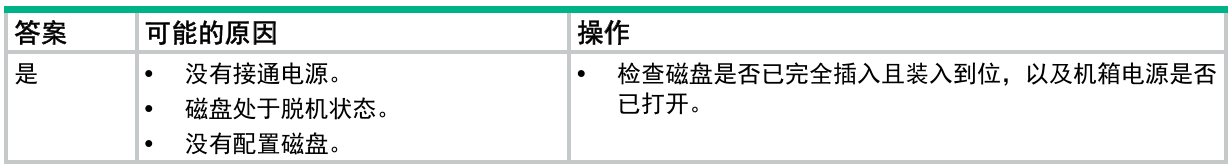

4.4 两个磁盘驱动器模块 LED 是否已熄灭（联机/活动和故障/UID）

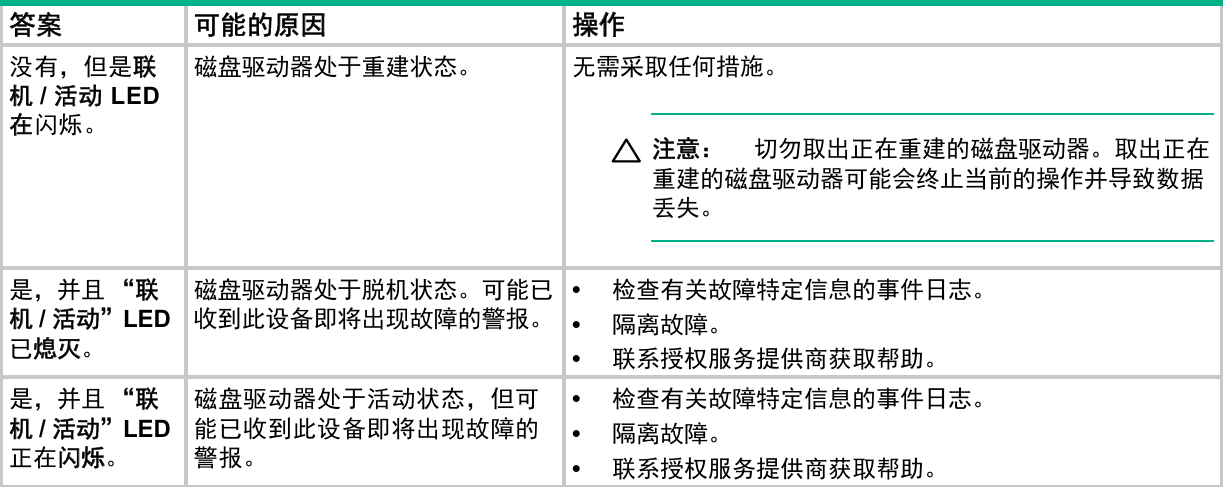

4.5 磁盘驱动器模块“故障/UID”LED 是否闪烁琥珀色

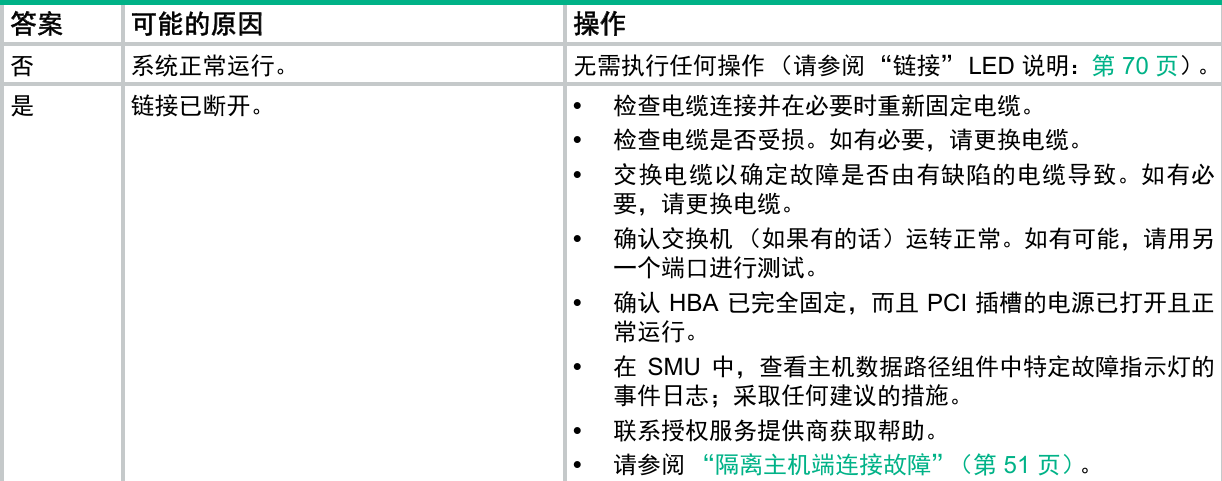

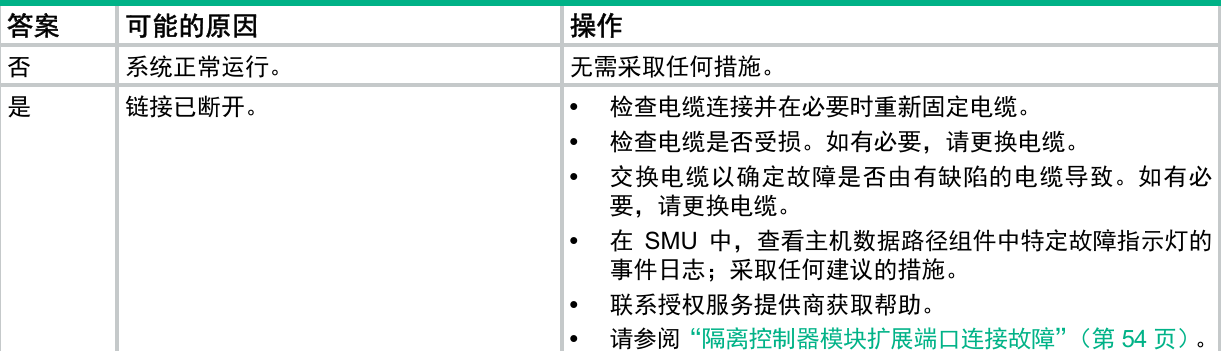

4.6 已连接主机端口的“主机链路状态”LED 是否已熄灭

4.7 已连接端口的“扩展端口状态”LED 是否已熄灭

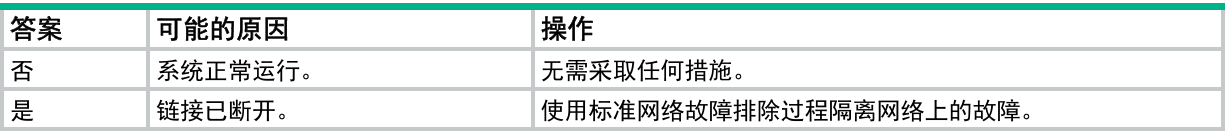

4.8 已连接端口的“网络端口链接状态”LED 是否已熄灭

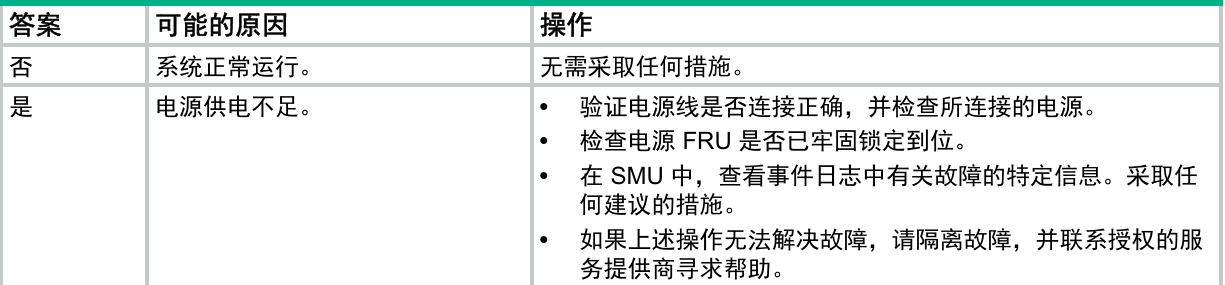

4.9 电源的“输入电源”LED 是否已熄灭

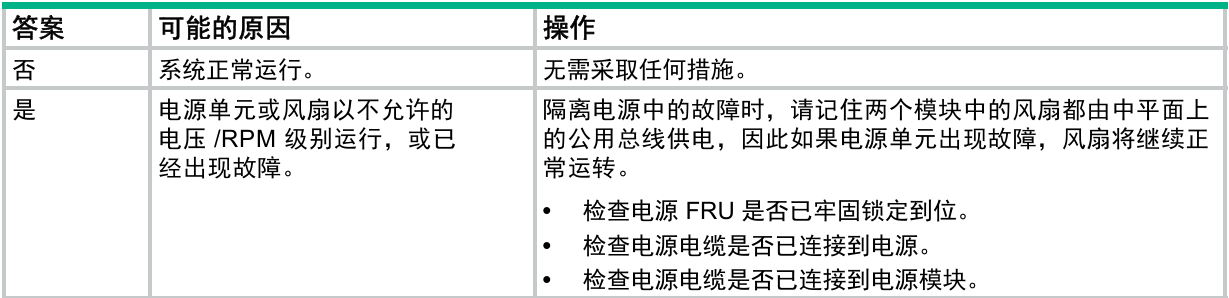

4.10 电源的“电压/风扇故障/需要维修”LED 是否呈琥珀色

4.11  控制器故障

在控制器出现故障或电源切断的情况下，缓存内存会刷新到 CompactFlash。写入到 CompactFlash 过程 期间，超级电容器仅为需要将缓存写入 CompactFlash 的组件供电。此过程通常是每写入 1 GB 缓存需要 60 秒钟时间。将缓存复制到 CompactFlash 后，超级电容器中的剩余电量将用于刷新缓存内存。当超级电 容器正在维护缓存时，“缓存状态”LED 以 1/10 秒亮起和 9/10 秒熄灭的速度闪烁。

---

重要信息： 可传输缓存仅适用于单控制器配置。在双控制器配置中，不需要将发生故障的控制器的缓存 传输到更换控制器，因为已在伙伴控制器之间复制缓存（取决于卷缓存优化设置）。

---

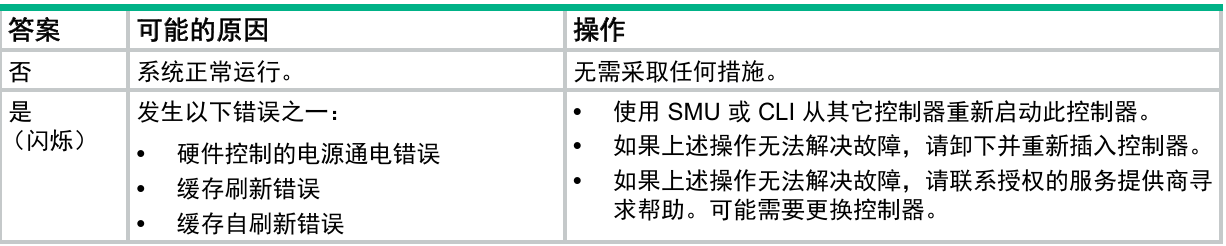

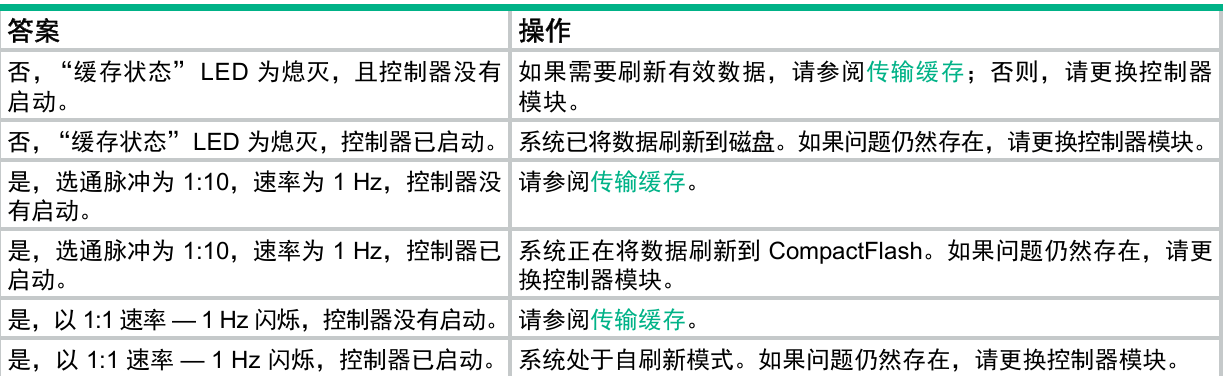

如果控制器出现故障或没有启动，则“缓存状态”LED 是否亮起/闪烁

---

五、模块更换指南

附惠普HPE官网组件更换视频链接：

HPE官网部件更换视频链接
